4.4.1.3.10. Рычаг регулируемой разблокировки рулевой колонки

Произведите следующие проверки.

ПОРЯДОК ВЫПОЛНЕНИЯ

Убедитесь в том, что рулевая колонка движется гладко, когда рычаг регулируемой разблокировки колонки находится в нижнем положении (т.е. рулевая колонка не заблокирована).
Рулевая колонка должна быть надежно зафиксирована, когда рычаг регулируемой разблокировки колонки находится в верхнем положении (т.е. рулевая колонка заблокирована).

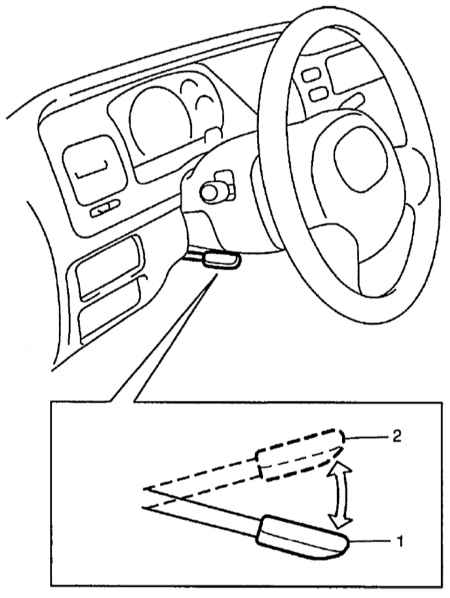

1 — нижнее положение
2 — верхнее положение
