17.3.4.1. Масляный сальник задней коробки

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите задний карданный вал, как описано в Главе Карданные валы в Разделе Карданный вал.

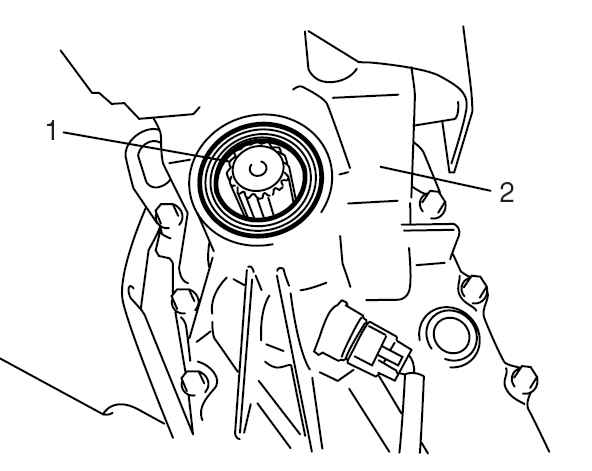

При помощи отвертки с плоской головкой или подобного приспособления снимите масляный сальник (1) с корпуса передачи (2).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

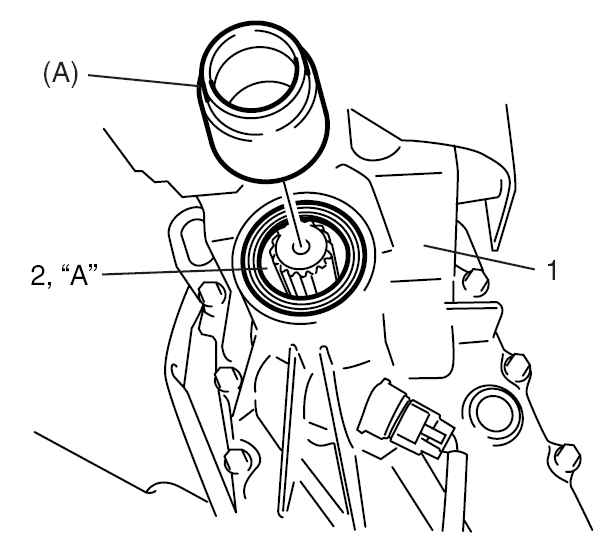

При помощи специального инструмента (A) и пластмассового молотка забейте новый масляный сальник (2) до поверхности задней коробки передачи. Не забудьте нанести смазку на край масляного сальника. “A”: смазка 99000-25010. Специальный инструмент (A): 09940-53111.

Установите задний карданный вал, как описано в Главе Карданные валы в Разделе Карданный вал.
