17.3.2. Рычаг переключения передач

ПОРЯДОК ВЫПОЛНЕНИЯ

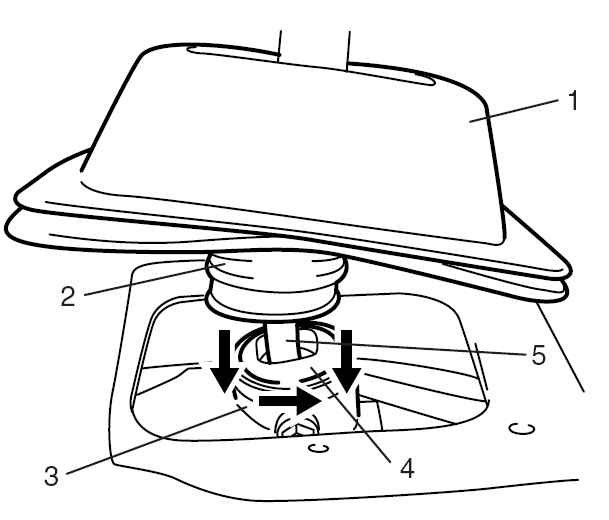

Снимите зажим кожуха, а затем поднимите кожух №1 (2) с корпуса рычага переключения коробки передач (3).
Пальцами надавите вниз крышку корпуса переключения передач (4), поверните ее против часовой стрелки и вытащите рычаг переключения передач (5).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте нижнюю часть рычага переключения передач и установочный лист рычага на чрезмерный износ.
Проверьте кожух на повреждения.
При необходимости, замените или исправьте.

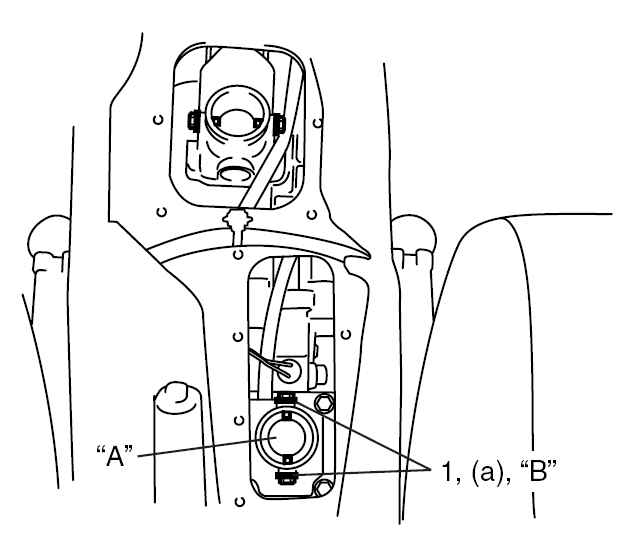

Если установочные болты (1) рычага переключения заменяются или перетягиваются, затягивайте их до указанного значения момента затяжки.

При замене установочных болтов (1) рычага переключения потребуется фиксатор резьбы для блокировки резьбы. “B”: фиксатор резьбы 99000-32110. Момент затяжки (a): 17 Н•м (1.7 кг-м, 12.5 фунтов-фут).
Нанесите смазку на вращающиеся части и гнездо, затем установите рычаг переключения передач. “A”: смазка 99000-25010.

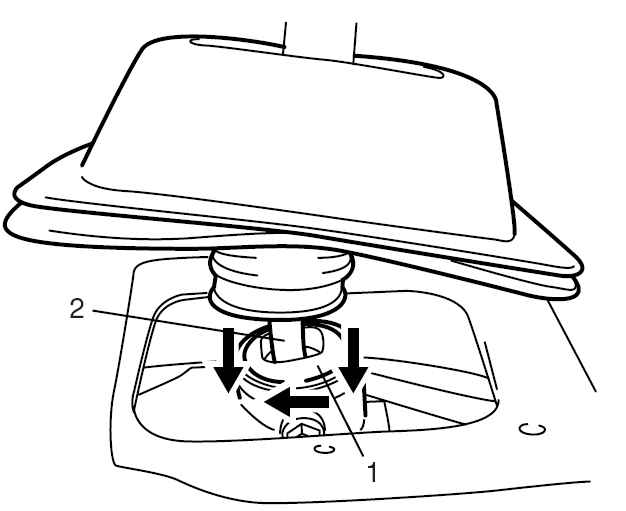

Нажав рукой вниз крышку корпуса рычага переключения передач (1), поверните ее (1) по часовой стрелке.

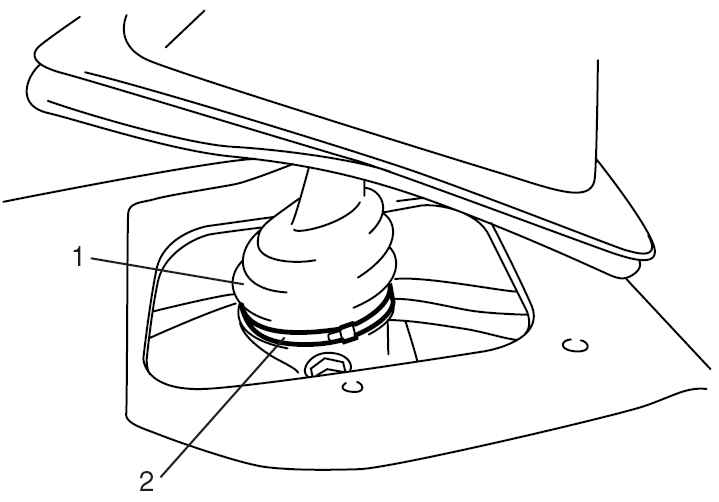

Установите кожух №1 (1) изнутри салона и надежно закрепите его новым зажимом (2).

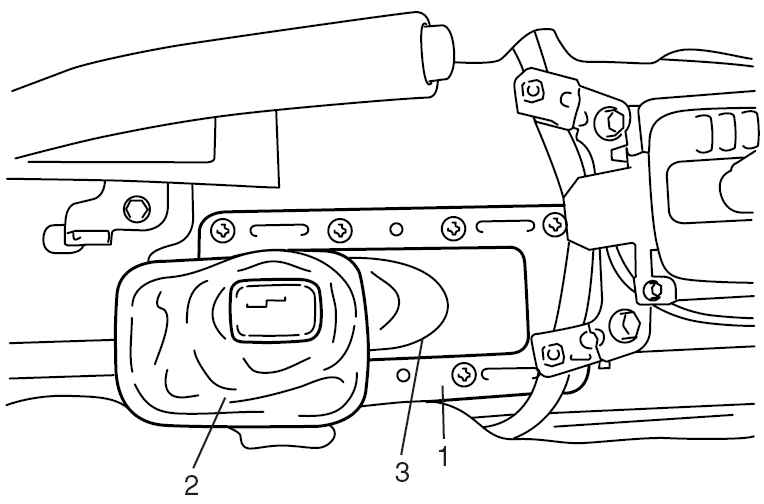

Установите кожух №2 (2) с крышкой кожуха (3) и кронштейном консольной коробки (1).

Убедитесь, что расширяющийся конец кожуха №3 совместился с консольной коробкой.

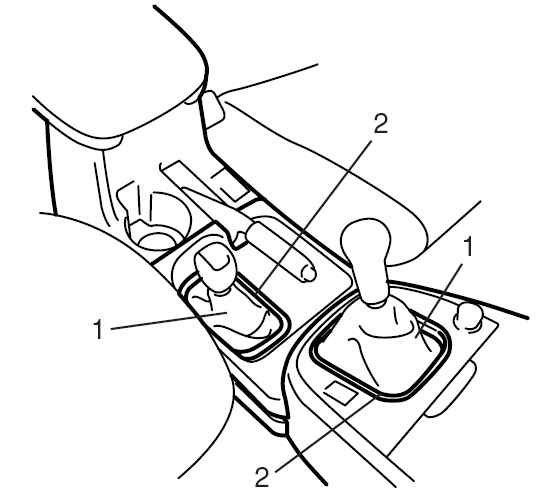

Совместив кожух №3 (1) с крышками (2), установите крышки (2) на центральные консольные коробки. (a): 17 Н•м (1.7 кг-м, 12.5 фунтов-фут).
