15.3.7.3. Установка

При перемещении коробки передач с установленным на ней гидротрансформатором следите за тем, чтобы она находилась в горизонтальном положении. Если она наклонится передней частью, гидротрансформатор может упасть, что может привести к травме.

Для установки на место выполните процедуру снятия в обратном порядке. Следуйте приведенными ниже и слева значениями момента затяжки.

Момент затяжки	Н•м	кг-м	фунтов - фут
Болты и гайки соединения выхлопной трубы №1 и магистральной	50	5.0	36.5
Гайки соединения глушителя с выхлопной трубой №2	60	6.0	43.5
Универсальные фланцевые соединительные болты и гайки	50	5.0	36.5
* Болты трубки заполнения масла * Болты кронштейна кабеля выбора передачи	23	2.3	17.0

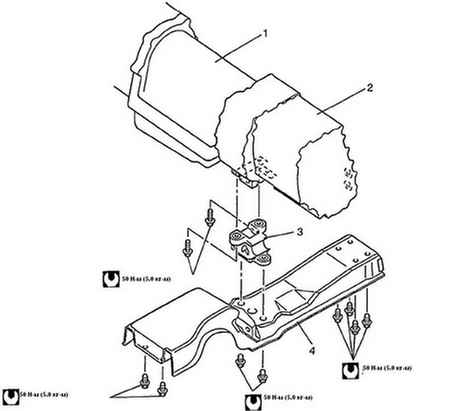

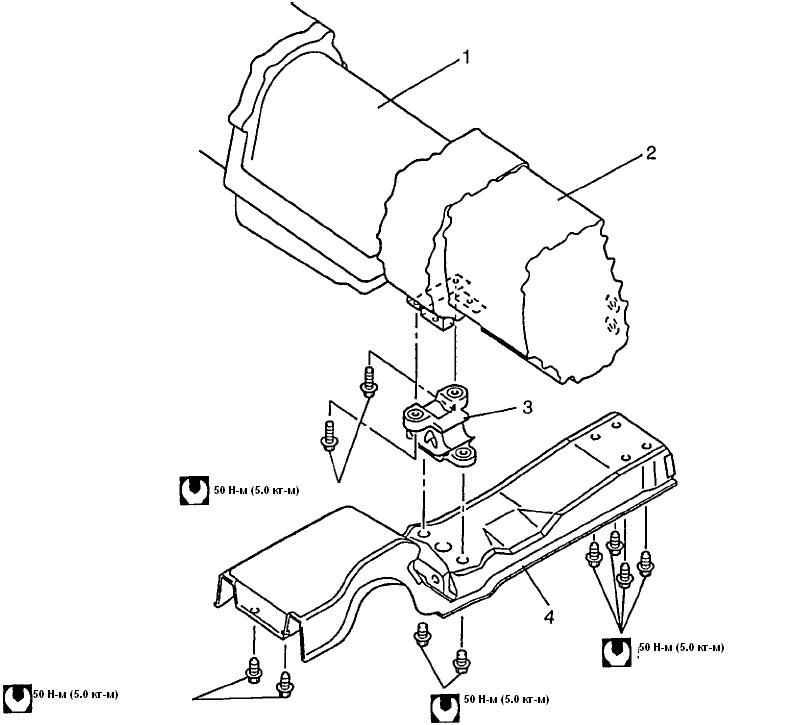

1 — автоматическая коробка передач 2 — передача (полный привод)	3 — задний крепеж двигателя 4 — задний крепежный элемент двигателя

Момент затяжки.

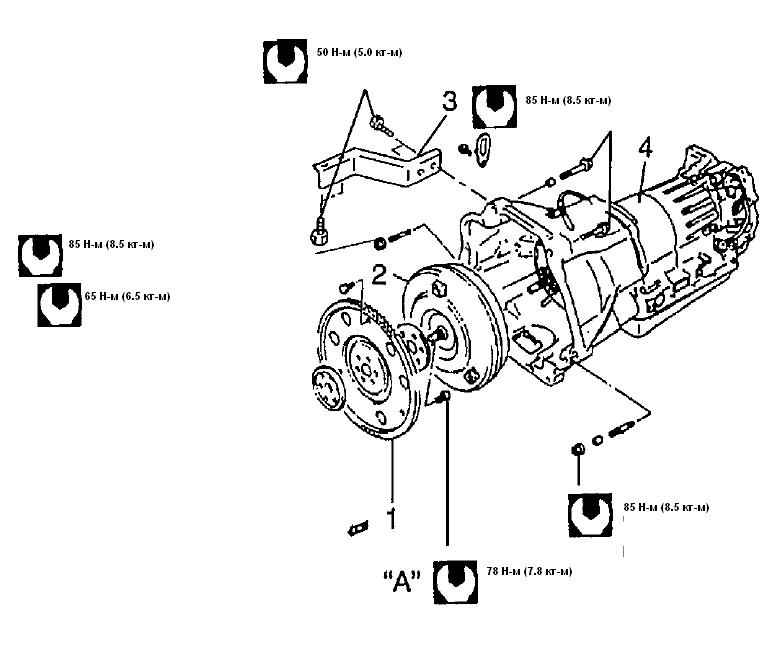

1 — пластина привода 2 — гидротрансформатор 3 — жесткое крепление корпуса справа (если есть)	4 — автоматическая коробка передач А — герметик 99000-31110

Момент затяжки.

ПОРЯДОК ВЫПОЛНЕНИЯ

Надежно закрепите провода и шланги.
Регулировка кабеля выбора передачи описана в Разделе Кабель переключения передач.
Настройка кабеля дросселя автоматической коробки передач описана в Разделе Кабель дросселя автоматической коробки передач.
Для заливки жидкости автоматической коробки передач и регулировки ее уровня следуйте процедуре проверки уровня жидкости.
Присоедините батарею и проверьте, что двигатель и коробка передач работают нормально.
При установке пластины привода пользуйтесь специальными болтами.
