15.3.1.3. Электронная система переключения передач

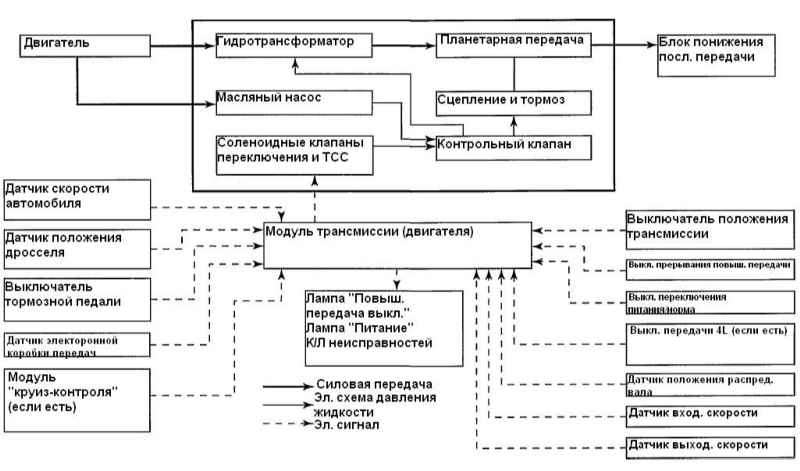

Переключение передачи в положении “D” или “2” и работа сцепления гидротрансформатора контролируются модулем трансмиссии (двигателя).

Двигатели G16/J20

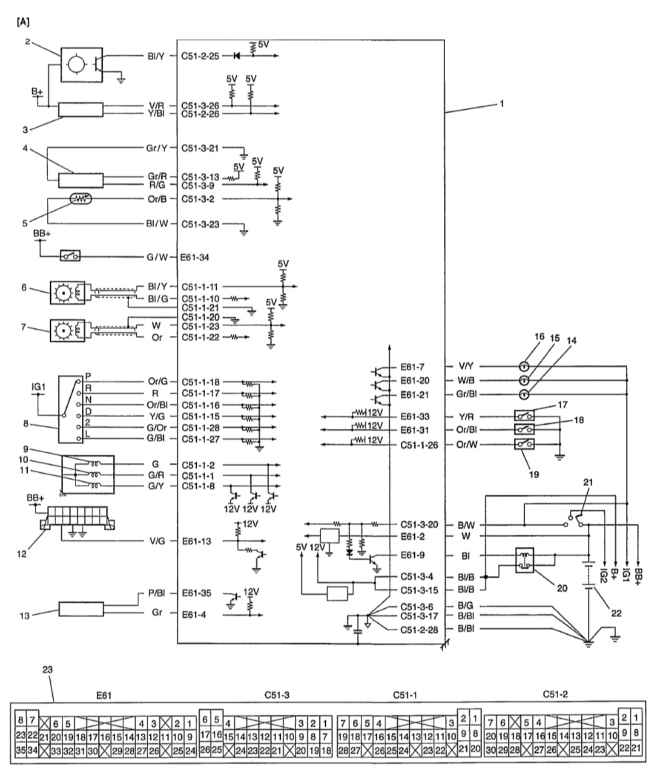

1 — электронный блок управления
2 — датчик скорости автомобиля
3 — датчик положения распредвала
4 — датчик положения дросселя
5 — датчик электронной коробки передач
6 — датчик входной скорости автоматической коробки передач
7 — датчик входной скорости автоматической коробки передач
8 — выключатель положения трансмиссии
9 — соленоид переключения-А
10 — соленоид переключения-В
11 — соленоид ТСС
12 — соединитель передачи данных
13 — модуль «круиз-контроля»

14 — лампа «Питание»
15 — лампа «Повышающая передача выключена»
16 — К/Л неисправностей
17 — выключатель прерывания повышающей передачи
18 — выключатель переключения питания/норма
19 — нижний выключатель полного привода
20 — главное реле
21 — выключатель зажигания
22 — батарея
23 — терминал электронного блока управления (вид со стороны соединительных проводов)
Цветовые обозначения проводов
