15.3.1.1. Функции сцепления / тормоза

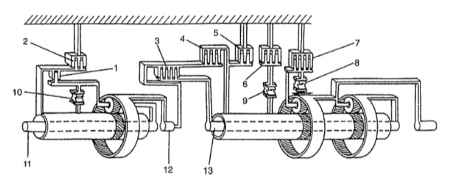

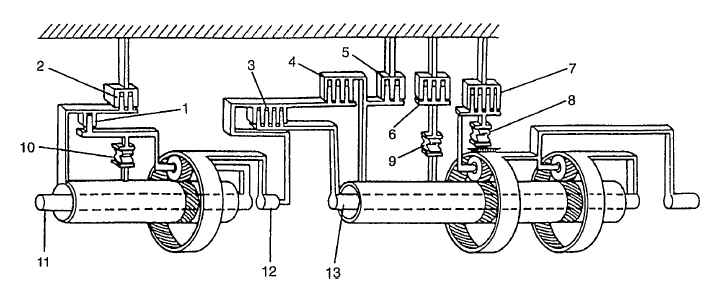

1 — cцепление повышающей передачи
2 — тормоз повышающей передачи
3 — переднее сцепление
4 — прямое сцепление
5 — второе сцепление наката
6 — второй тормоз
7 — тормоз заднего хода

8 — муфта свободного хода №2
9 — муфта свободного хода №1
10 — муфта свободного хода повышающей передачи
11 — ведущий вал повышающей передачи
12 — ведущий вал переднего сцепления
13 — промежуточный вал

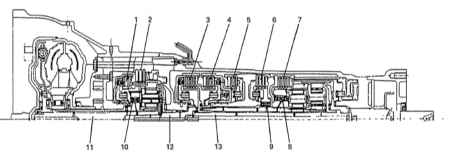

1 — cцепление повышающей передачи
2 — тормоз повышающей передачи
3 — переднее сцепление
4 — прямое сцепление
5 — второе сцепление наката
6 — второй тормоз
7 — тормоз заднего хода

8 — муфта свободного хода №2
9 — муфта свободного хода №1
10 — муфта свободного хода повышающей передачи
11 — ведущий вал повышающей передачи
12 — ведущий вал переднего сцепления
13 — промежуточный вал

Сцепление повышающей передачи

Сцепляет водило повышающей передачи и солнечную шестерню.

Тормоз повышающей передачи

Фиксирует солнечную шестерню повышающей передачи.

Муфта свободного хода повышающей передачи

Сцепляет водило повышающей передачи и солнечную шестерню, только когда приводится двигателем

Переднее сцепление

Сцепляет ведущий вал и промежуточный вал.

Прямое сцепление

Сцепляет ведущий вал с передней и задней солнечными шестернями.

Второй тормоз наката

Фиксирует переднюю и заднюю солнечные шестерни.

Второй тормоз

Фиксирует внешнюю обойму муфты свободного хода №1, чтобы передняя и задняя солнечные шестерни не двигались против часовой стрелки (направление, противоположное направлению вращения двигателя).

Тормоз заднего хода

Фиксирует переднее планетарное водило.

Муфта свободного хода №1

Не дает передней и задней солнечным шестерням поворачиваться против часовой стрелки, только когда второй тормоз в работе.

Муфта свободного хода №2

Не дает переднему планетарному водилу поворачиваться против часовой стрелки.
