15.3.1.3.4. Диаграмма автоматического переключения

Ниже показана схема автоматического переключения в результате контроля переключения. В случае, если рычаг переключения переключен в положение L на скорости более 52 км/ч или 33 миль/ч для двигателя G16 (45 км/ч или 28 миль/ч для двигателя J20), включается вторая или третья передача, а затем переключается вниз на первую на скорости, ниже указанной. В положении L нет повышающего переключения.

Аналогичным образом, если рычаг переключения переключен в положение «2» на скорости более 102 км/ч (64 мили/ч) для двигателей G16/J20, включается 3-я передача, а затем на скорости, ниже указанной, переключается вниз на 2-ю.

Режим включенного двигателя для двигателя G16

	Переключение
Просвет дросселя	1 2	2 3	3 4	4 3	3 2	2 1
Полный дроссель км/ч (миль/ч)	49 (30)	94 (58)	153 (95)	124 (77)	85 (53)	43 (27)
Закрытый дроссель км/ч (миль/ч)	18 (11)	36 (23)	48 (30)	40 (25)	29 (18)	7 (4)

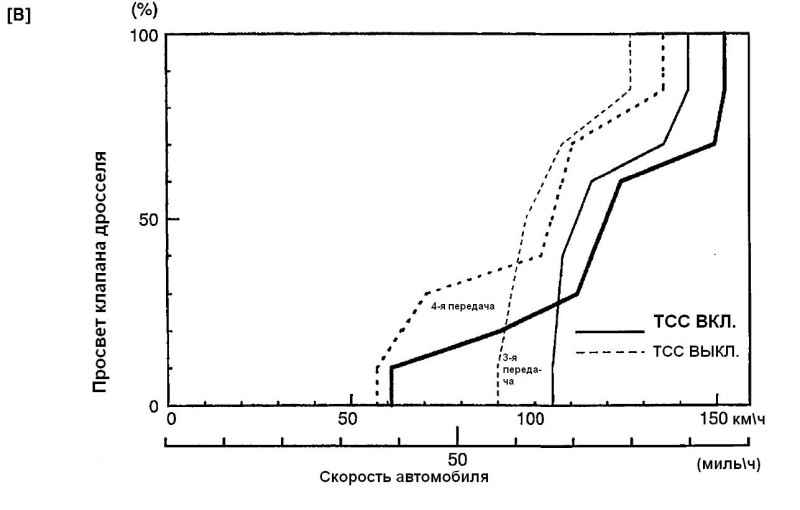

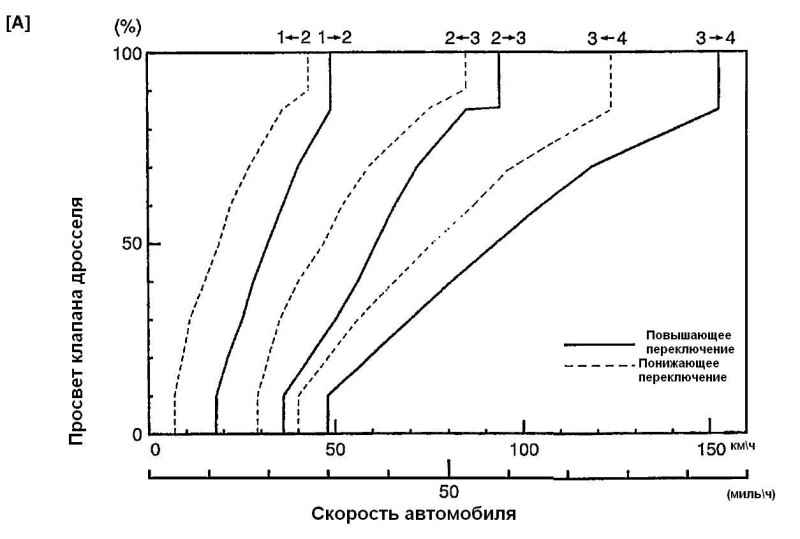

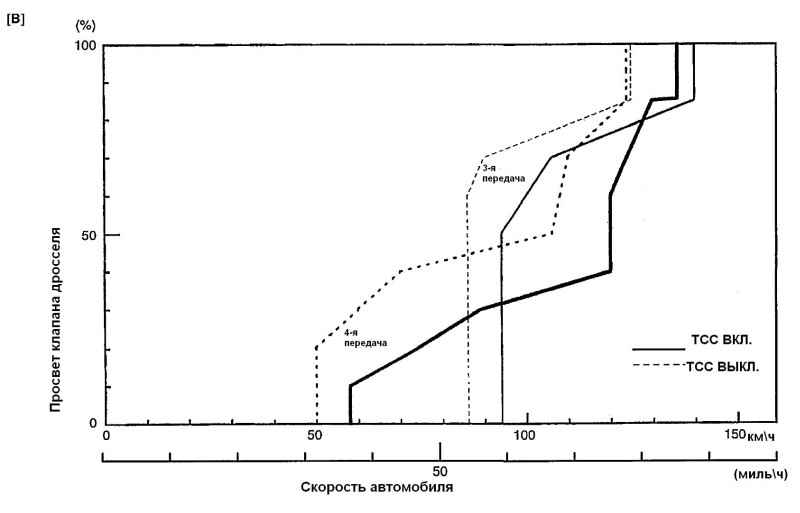

Диаграмма переключения передач [A] и диаграмма блокировки TCC [B]

Нормальный режим двигателя G16

	Переключение
Просвет дросселя	1 2	2 3	3 4	4 3	3 2	2 1
Полный дроссель км/ч (миль/ч)	45 (28)	94 (58)	136 (85)	124 (77)	74 (46)	39 (24)
Закрытый дроссель км/ч (миль/ч)	14 (9)	36 (20)	45 (28)	35 (22)	29 (18)	7 (4)

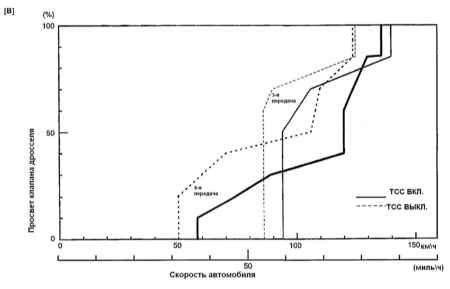

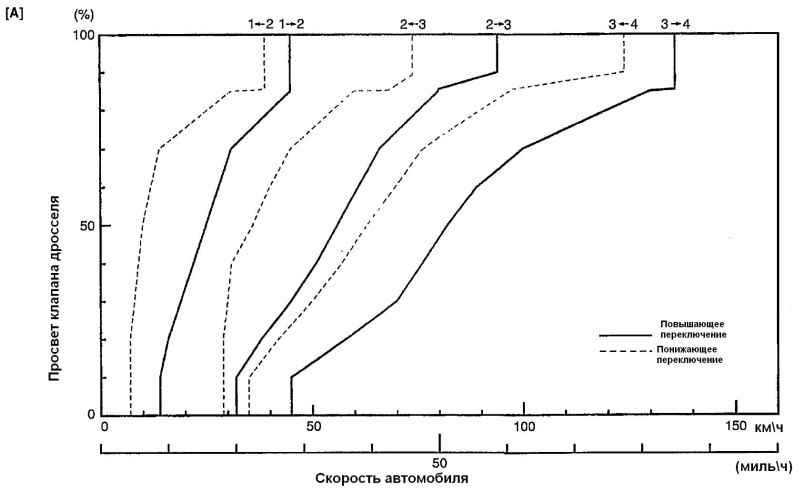

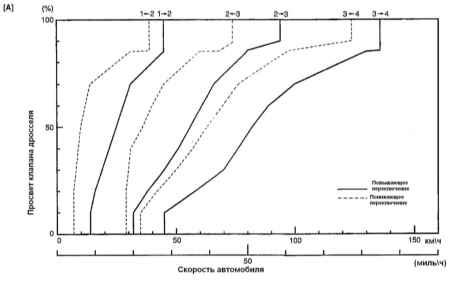

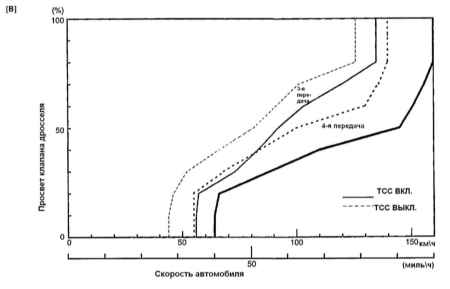

Диаграмма переключения передач [A] и диаграмма блокировки TCC [B]

Режим включенного двигателя для двигателя J20

	Переключение
Просвет дросселя	1 2	2 3	3 4	4 3	3 2	2 1
Полный дроссель км/ч (миль/ч)	50 (31)	98 (61)	—	135 (84)	84 (52)	46 (29)
Закрытый дроссель км/ч (миль/ч)	18 (11)	33 (21)	50 (31)	44 (27)	26 (16)	8 (5)

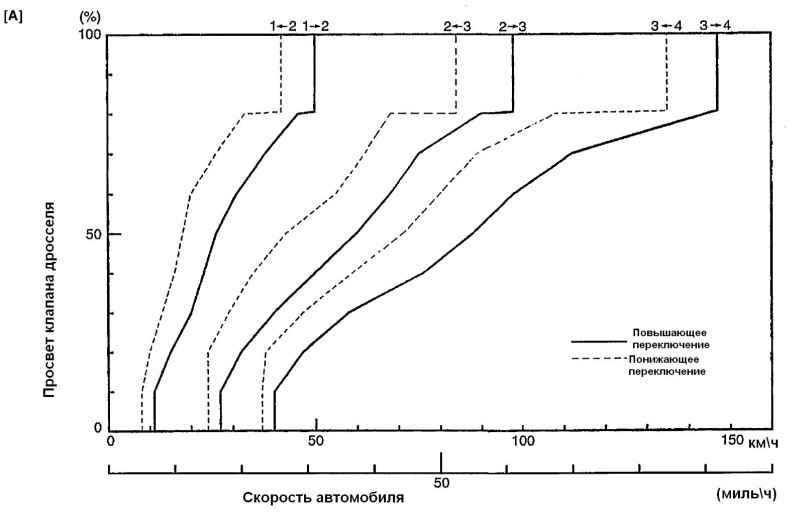

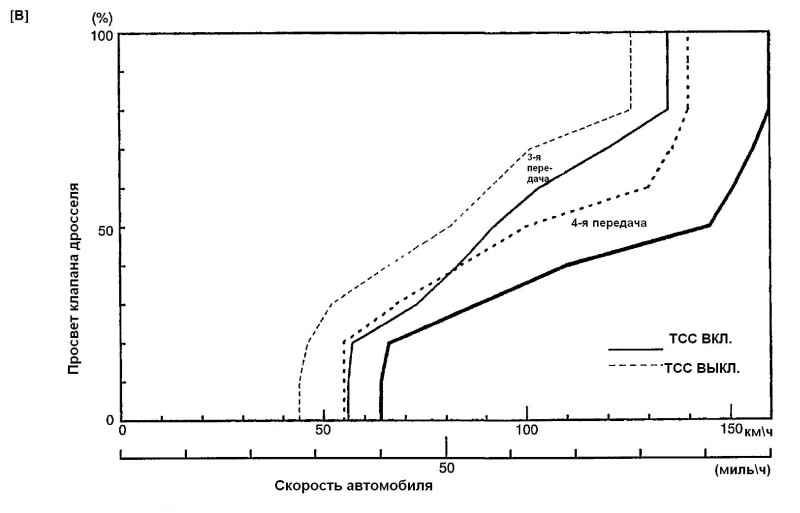

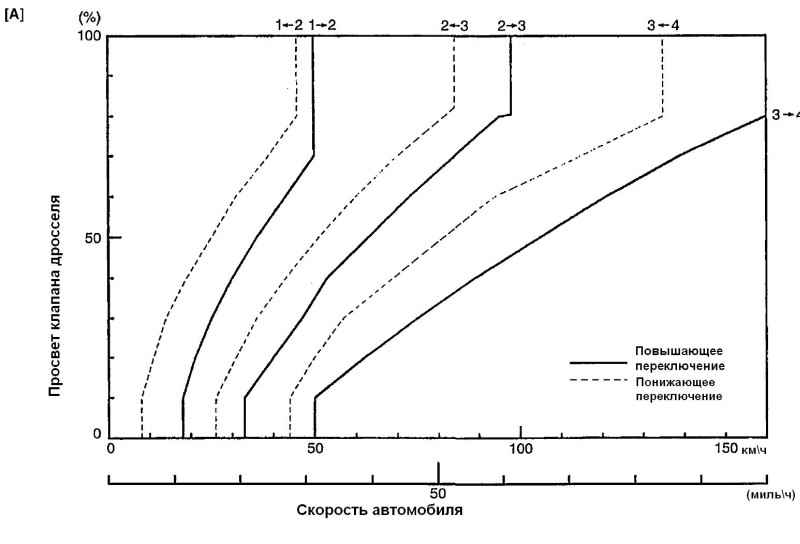

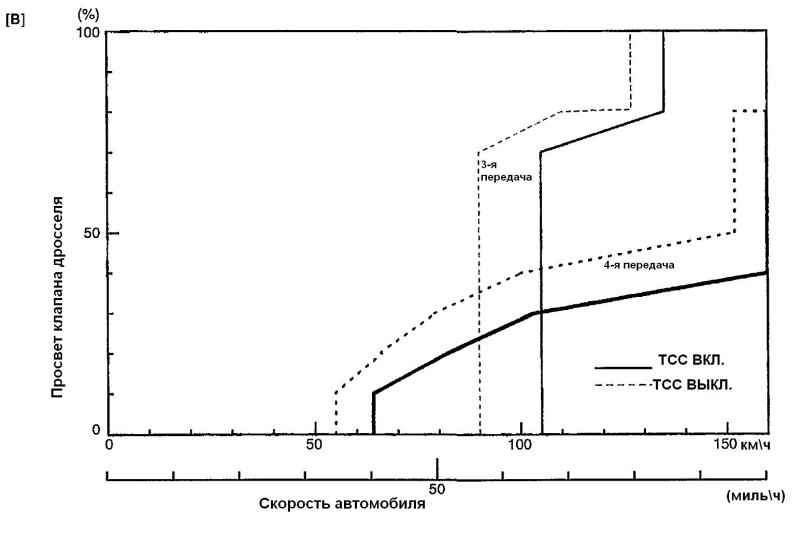

Диаграмма переключения передач [A] и диаграмма блокировки TCC [B]

Нормальный режим для двигателя J20

	Переключение
Просвет дросселя	1 2	2 3	3 4	4 3	3 2	2 1
Полный дроссель км/ч (миль/ч)	50 (31)	98 (61)	147 (91)	135 (84)	84 (52)	42 (26)
Закрытый дроссель км/ч (миль/ч)	11 (7)	27 (17)	40 (25)	37 (23)	24 (15)	8 (5)

Диаграмма переключения передач [A] и диаграмма блокировки TCC [B]
