13.2.3. Сборка
|
- Не разрешается промывать, регулировать или разбирать амортизатор (диск муфты сцепления).
- Новые подшипники без смазки были смазаны, когда поставлялись в качестве запасных частей. Не промывайте маслорастворителем и не смазывайте другим смазочным веществом.
|
|
|
- Проверьте компоненты (см.
Осмотр) и замените на новые при необходимости.
- Нанесите смазку (см.
Стартер).
- Установите якорь на хомут.
- Установите щетки и пружины щеток на щеткодержатель.
- Установите щеткодержатель на якорь, выдавливая 4 щетки наружу.
|

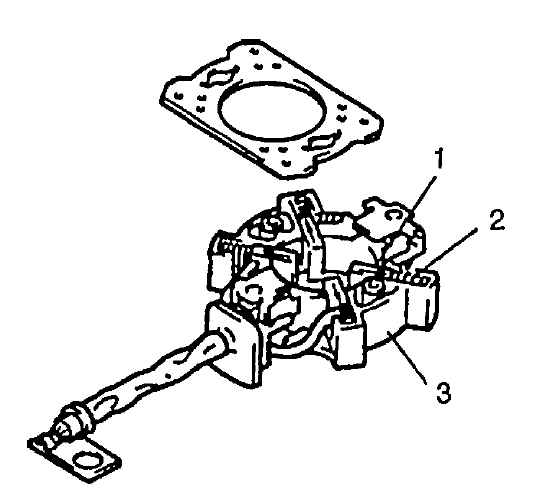

1 — щетка
2 — пружина щетки
3 — щеткодержатель
|
- Установите заднюю гильзу и затем колпачок задней скобы.
- Установите заднюю скобу.
- Затяните винты щеткодержателя.
|

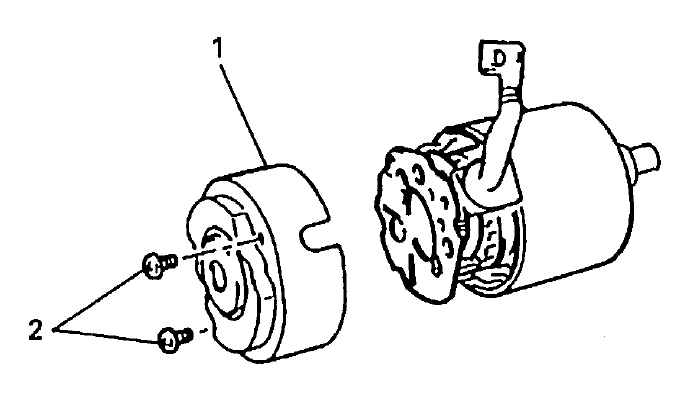

1 — задняя скоба
2 — винты щеткодержателя
|
- Установите сборку обгонной муфты на вал -шестерню, обращая внимание на направление установки стопорного кольца шестеренки.
|

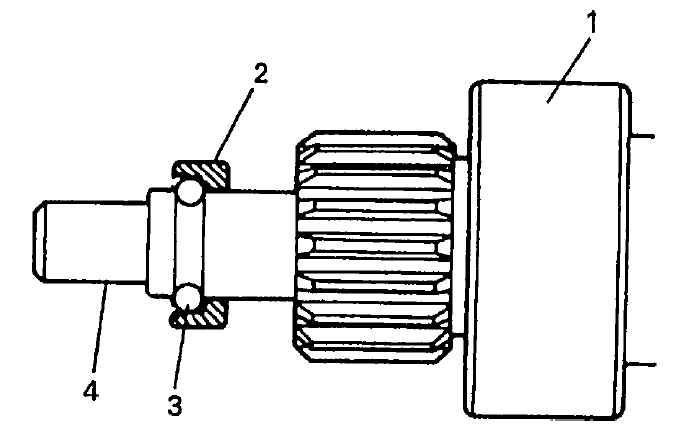

1 — обгонная муфта
2 — стопорное кольцо шестеренки
3 — упорное кольцо
4 — вал-шестерня
|
- Вставьте сборку вала в передний кожух, положение рычага.
|

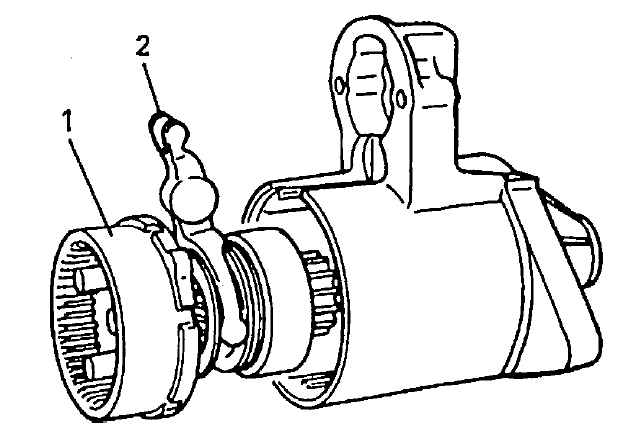

1 — сборка рычага
2 — рычаг
|
- Установите прокладку так, чтобы прорези в ней совместились с отверстиями для сквозных болтов в переднем кожухе.
- Установите пластину и резиновое уплотнение в передний кожух.
|

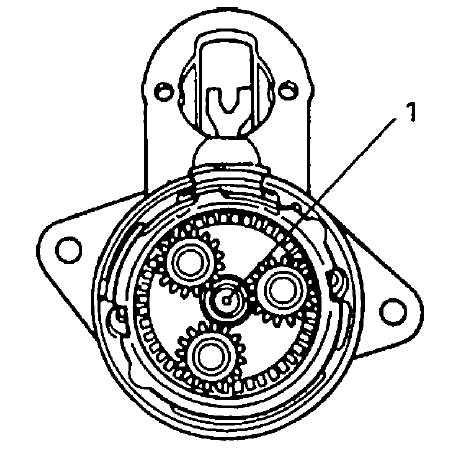

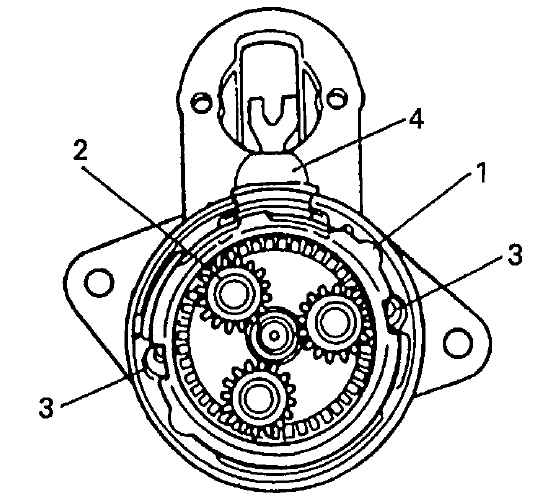

1 — прокладка
2 — планетарная передача
3 — отверстие для болта
4 — резиновое уплотнение
|
- Нанесите смазку на шарик и установите шарик в отверстие вала.
|
1 — шарик
|
- Установите хомут, якорь, щеткодержатель и заднюю скобу в передний кожух, совместив отметки, нанесенные перед снятием.
- Затяните сквозные болты.
|

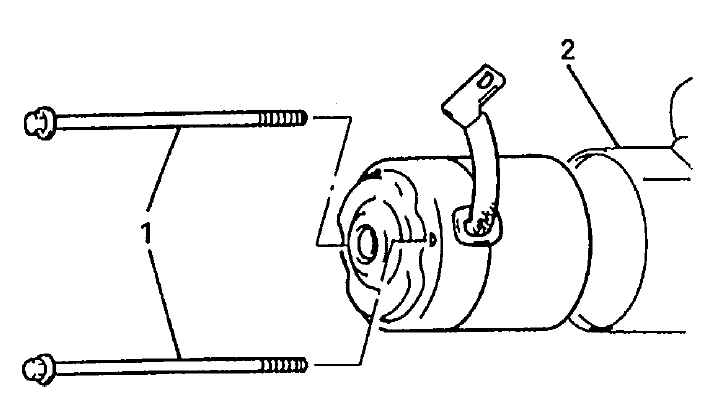

1 — болты
2 — сборка редуктора
|
- Установите сборку электромагнитного переключателя и протектор (если есть). Подключите провод (к мотору) к выводу переключателя.
- После окончания сборки проведите
Проверку работы.
|

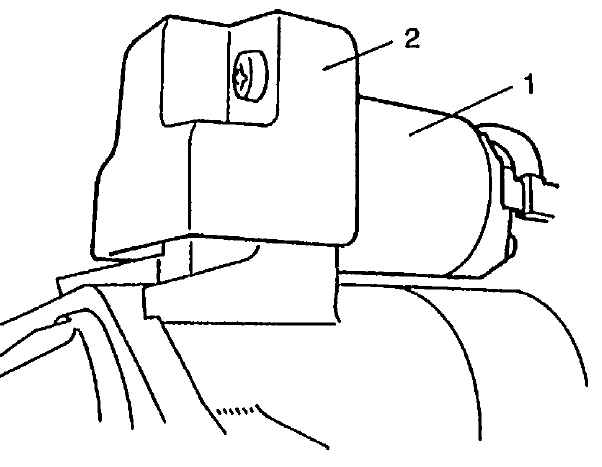

1 — электромагнитный переключатель
2 — протектор
|
|
|
|
|
