13.2.1. Ремонт блока

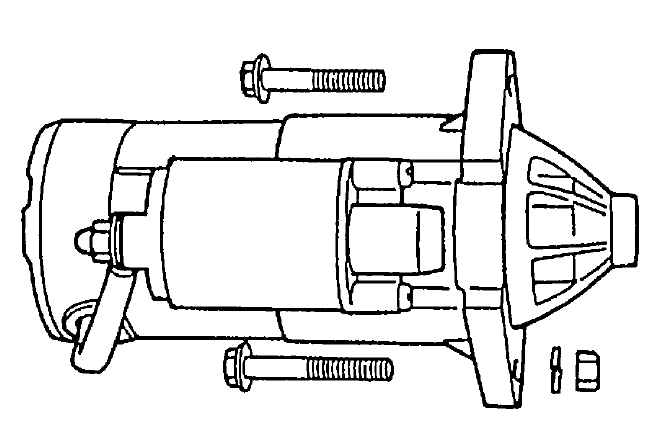

Снимите стартер в следующем порядке.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отключите отрицательный кабель батареи.
Отключите проволочный вывод электромагнитного переключателя и кабель батареи с выводов стартера.
Снимите два монтажных болта стартера.
Снимите стартер.
Для установки, повторите процедуру выше в обратном порядке.
