13.2.4. Осмотр

1. Проверьте щетки на износ.

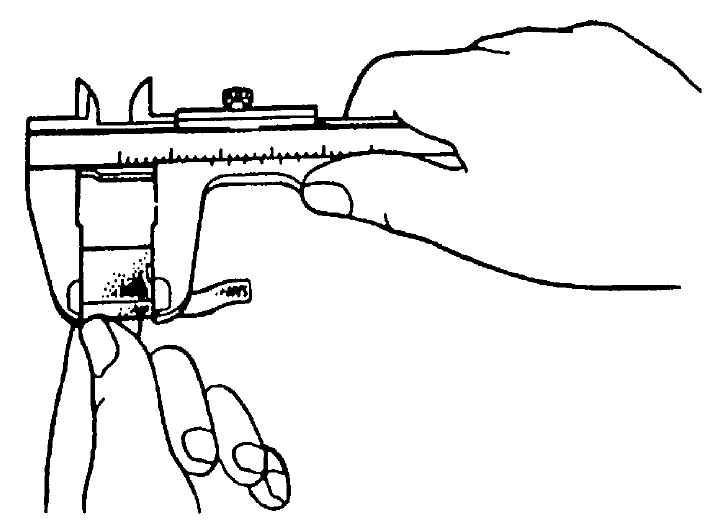

Измерьте длину щетки, и если она ниже предела, замените щетку.

Длина щетки

3. Установите щетки на щеткодержатель и проверьте, плавное ли движение.

Проверьте движение щетки в щеткодержателе. Если щетка в щеткодержателе застревает, поверьте, не искривлен ли щеткодержатель и не запачканы ли скользящие поверхности. Очистите или исправьте, если необходимо.

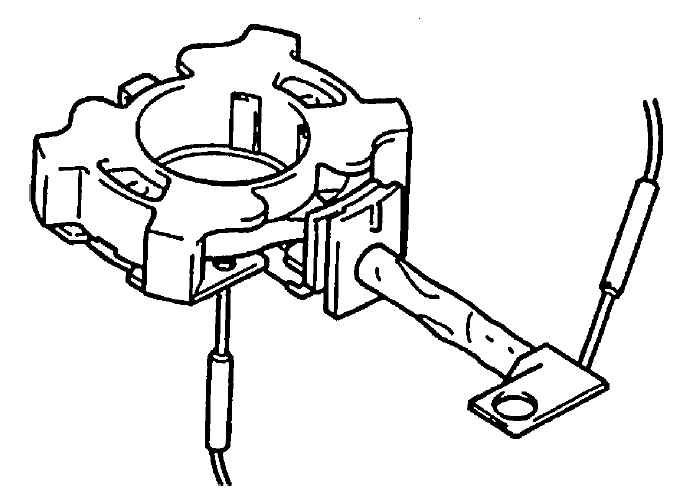

2. Проверьте электропроводимость между положительным выводом щетки и заземленным щеткодержателем. Если есть электропроводимость, щеткодержатель заземлен
   заземлен из-за дефекта изоляции и должен быть заменен.

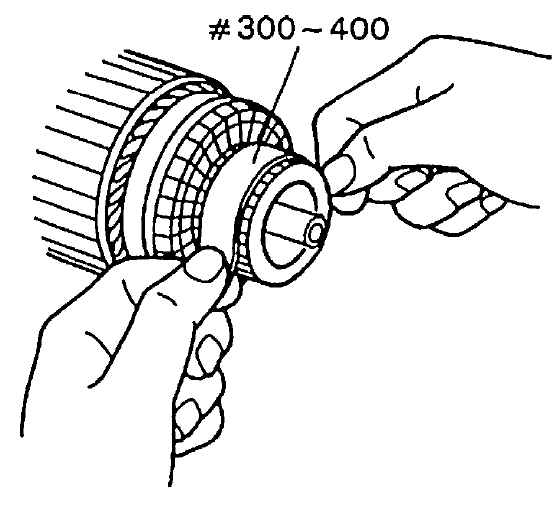

Проверьте коллектор, нет ли грязи и нагара. Исправьте с помощью наждачной бумаги или токарного станка, если необходимо.

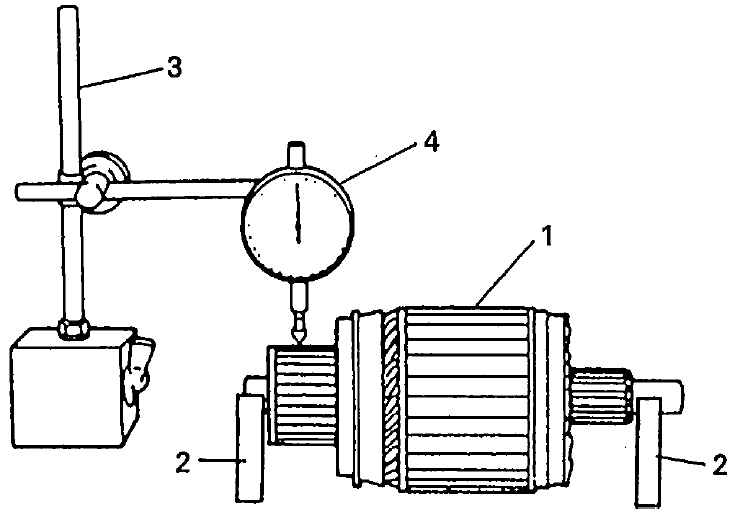

2. Проверьте, равномерно или изношен коллектор, закрепив якорь на V-образных блоках. Если отклонение стрелки индикатора превышает предел, отремонтируйте или замените.

Спецификация ниже предполагает, что якорь не погнут. Погнутый якорь следует заменить.

• Коллектор не круглый
  • Стандарт: 0.05 мм (0.002 дюймов) или менее
  • Предел: 0.4 мм (0.015 дюймов)

1 — якорь 2 — V-блок 3 — магнитная стойка 4 — стрелочный индикатор

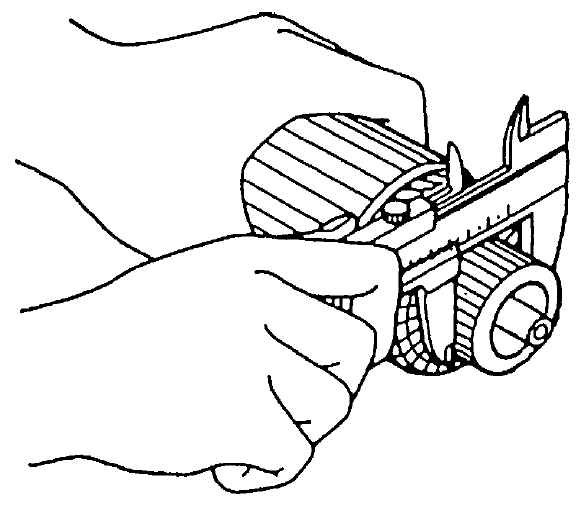

Проверьте коллектор на износ. Если диаметр менее предельного, замените якорь. Внешний диаметр коллектора: стандарт: 29.4 мм (1.16 дюймов) предел: 28.8 мм (1.13 дюймов)

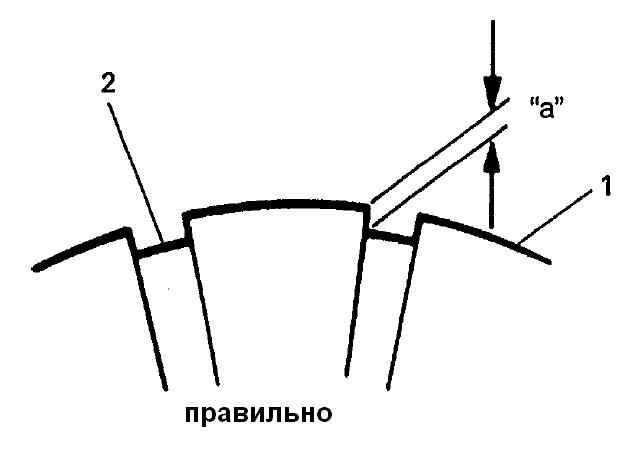

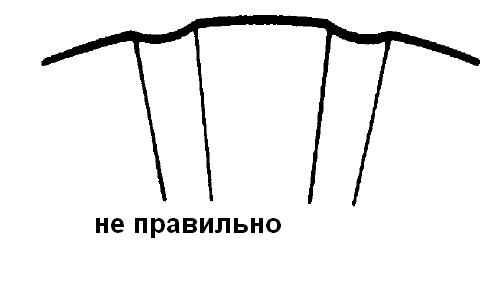

4. Проверьте глубину изоляции коллектора. Исправьте или замените, если она меньше предельной.
• Глубина изоляции коллектора "a":
  • стандарт: 0.4 - 0.6 мм (0.015 - 0.023 дюймов)
  • предел: 0.2 мм (0.008 дюймов)

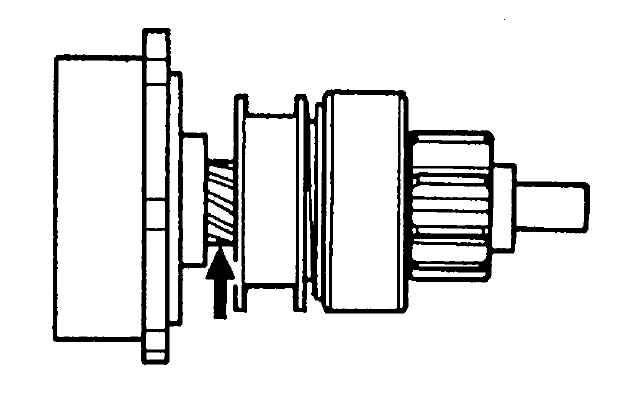

1. Проверьте шестеренку на износ, повреждение или другие повреждения.

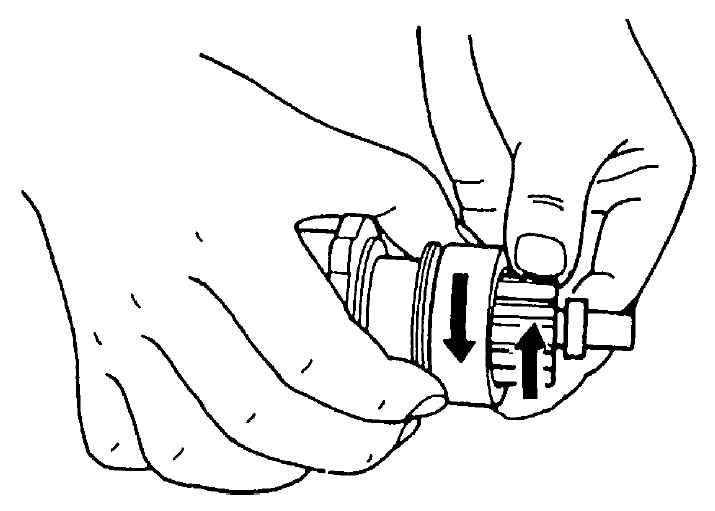

Проверьте, что муфта стопорится, если ее повернуть в направлении привода, и плавно вращается в обратном направлении. Замените, если необходимо.

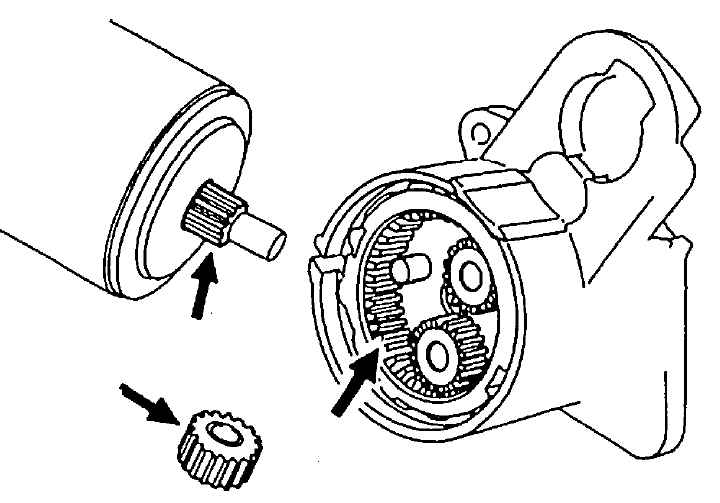

3. Проверьте зубцы вала на износ или повреждение. Замените, если необходимо.

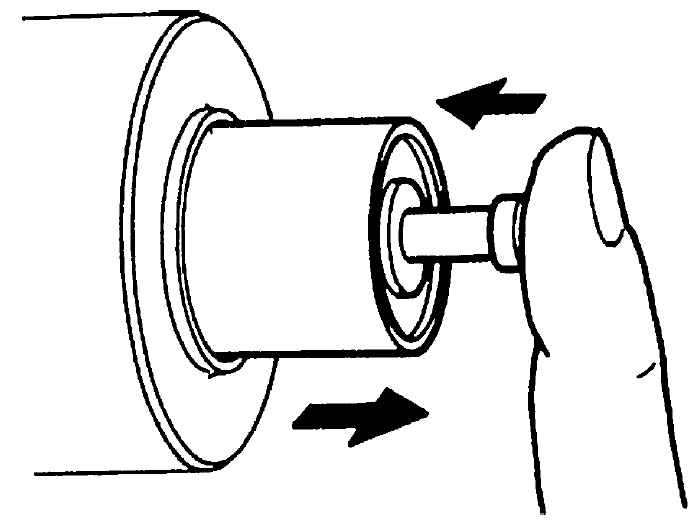

Проверьте плавность движения шестеренки.
