13.1.3. Стартер

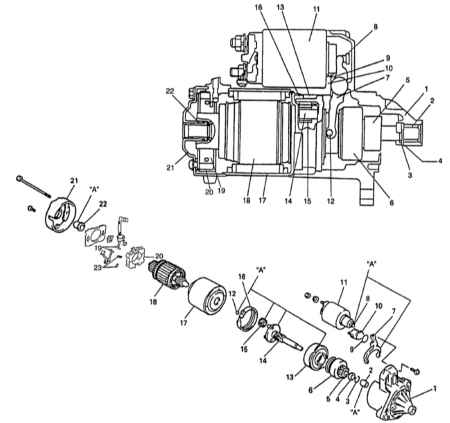

• Обязательно нанесите смазку перед сборкой, где указано значком "A" на рисунке ниже.
• Запасные части уже смазаны.

1 — передний кожух
2 — гильза
3 — стопорное кольцо
4 — шестеренчатое стопорное кольцо
5 — шестеренчатая передача
6 — обгонная муфта
7 — рычаг
8 — поршень
9 — пластина
10 — резиновое уплотнение
11 — магнитный переключатель
12 — шарик

13 — внутренняя передача
14 — вал планетарной передачи
15 — планетарная передача
16 — прокладка
17 — хомут
18 — якорь
19 — щетка
20 — щеткодержатель
21 — задняя скоба
22 — задняя щетка
23 — пружина щетки
“A” — нанесите смазку 99000-25010
