1.5.2. Проверка на короткое замыкание (замыкания на массу)

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините минусовую клемму от АКБ.
Отсоедините коннекторы на обоих концах проверяемой цепи.

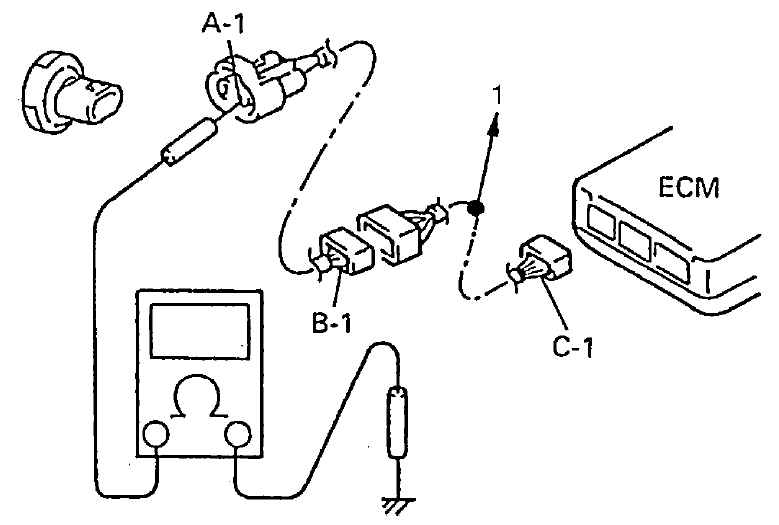

Измерьте сопротивление между клеммой на одном конце цепи (клемма А-1 на рисунке ниже) и массой. Если неразрывность была определена, то это значит что существует замыкание на массу между клеммами А-1 и С-1 цепи.

1 — к другим частям
2 — другие части

Если проверяемая цепь соединена с другими цепями, то отключите все коннекторы от этих цепей, иначе диагностика пойдет по ложному пути.

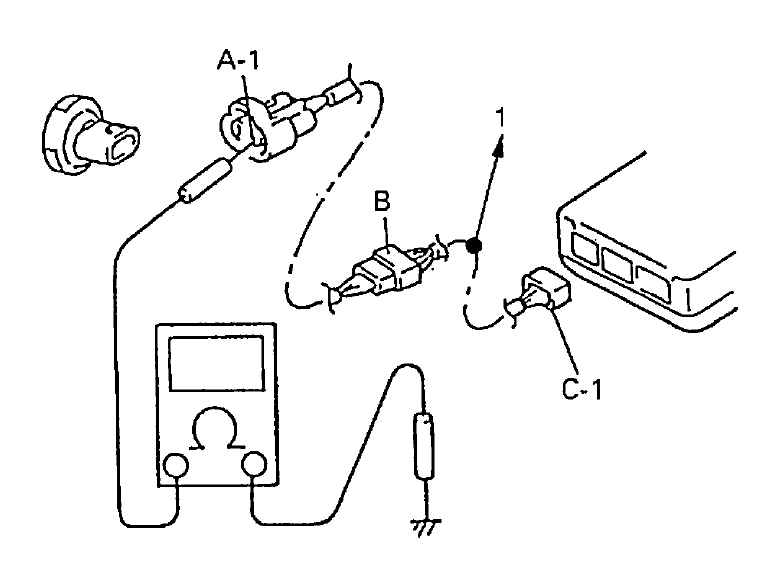

Отсоедините коннектор, включенный в цепь (коннектор В) и измерьте сопротивление между А-1 и массой. Если неразрывность была определена, то, это значит, что цепь замкнута на массу между клеммами А-1 и В-1.

1 — к другим частям
