1.5.1. Проверка цепи на разомкнутость
- Неплотное соединение в коннекторе
- Слабый контакт на клемме (из-за грязи, коррозии или ржавчины, попадание посторонних объектов)
- Обрыв в жгуте проводов
При проверке, цепей включая электронные блоки управления, такие как ECM, TCM, ABS, важно проводить тщательную проверку, начиная с пунктов, которые легче проверить.
|
|
- Отсоедините массу от аккумулятора.
- Проверьте каждый коннектор на обоих концах проверяемой цепи на ослабление соединения. Также проверьте состояние фиксации коннекторов, оборудованных фиксатором.
|

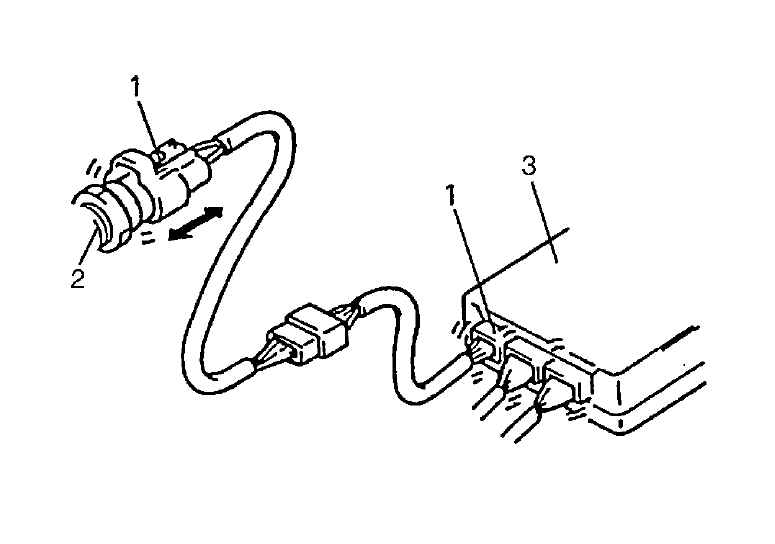

1 — проверка на наличие слабых соединений
2 — датчик
3 — ECM
|

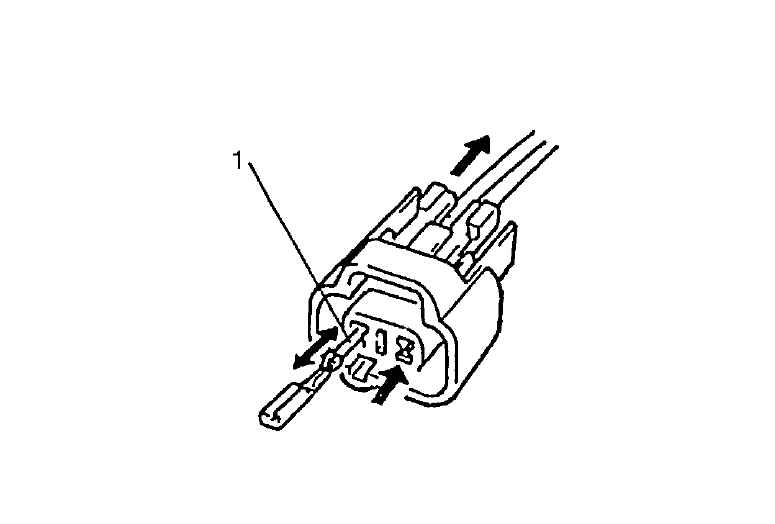

- Используя тестовый охватываемый контакт, проверьте оба контакта проверяемой цепи на прижимание контактов охватывающей клеммы. Проверьте визуально каждую клемму на ослабление контактов (возможно вызванное загрязнением, коррозией, ржавчиной, попаданием посторонних объектов и т.д.) Так же проверьте, чтобы контакты были плотно защелкнуты в коннекторе.
|
1 — проверка напряжения в контактах путем их соединения и разъединения
|
- При помощи процедур последовательной проверки или проверки электрического напряжения, описанных на следующей странице, проверьте электропроводку на обрыв и слабое соединение клемм. Обнаружьте точное местоположение аномалии, если она существует.
|

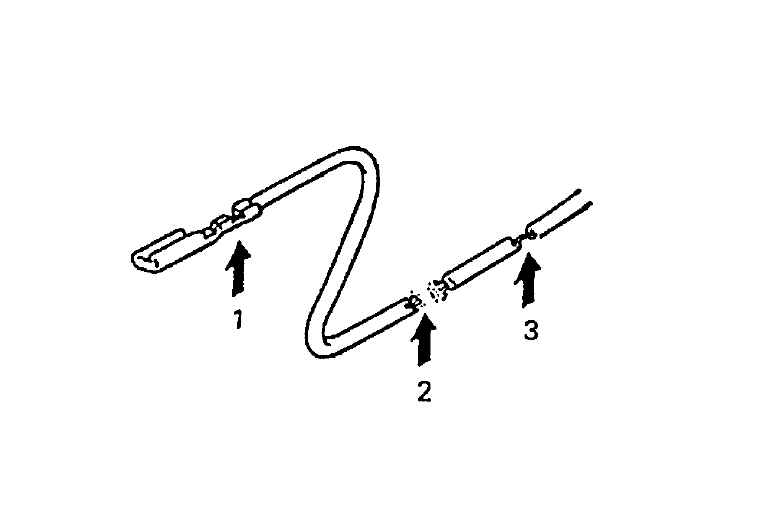

1 — ослабленное обжатие
2 — разрыв
3 — тонкий провод
|
|
|
Последовательная проверка
|
|
|

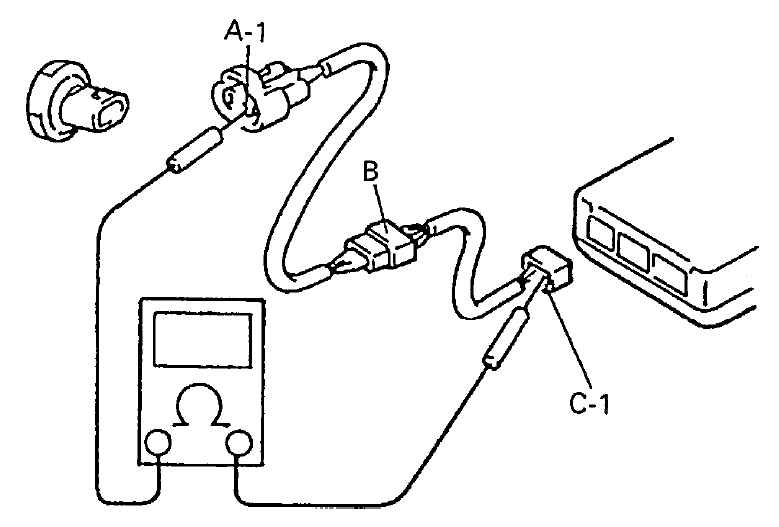

- Измерьте сопротивление между контактами коннектора на обоих концах проверяемой цепи (между А-1 и С-1 на рисунке). Если неразрывность не была определена (бесконечность или превышение лимита), то это значит что цепь между клеммами А-1 и С-1 разомкнута.
|
|

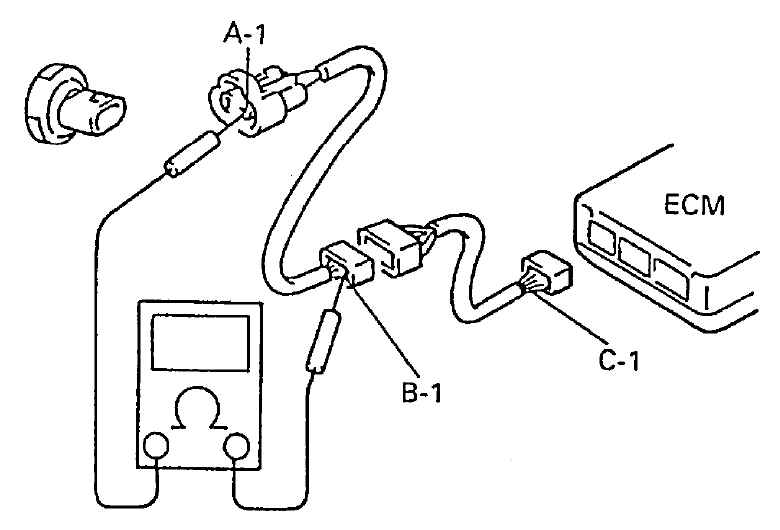

- Отсоедините коннектор, включенный в цепь (коннектор - В на рисунке) и измерьте сопротивление между клеммами А-1 и В-1. Если неразрывность не была определена, то это значит что цепь между клеммами В-1 и С-1 разомкнута или существует аномалия в коннекторе – В.
|
|
|

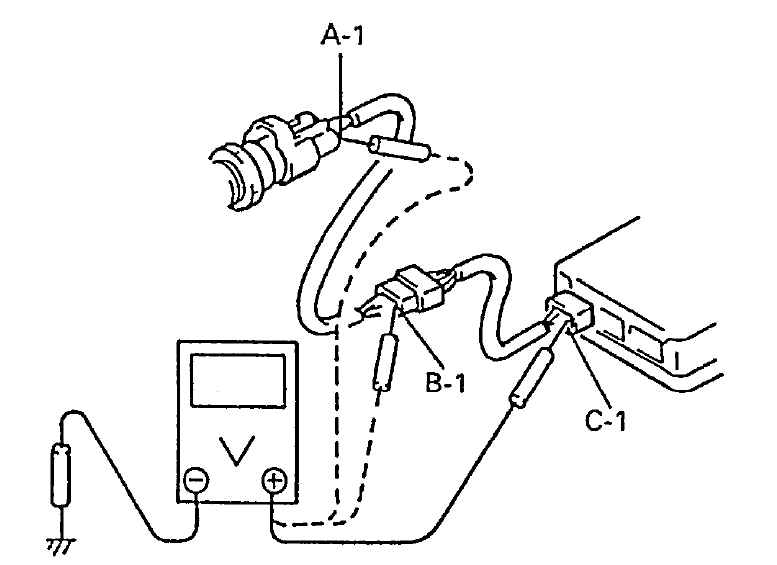

Проверка напряжения
|
|
- Если в проверяемую цепь подается питание, проверка напряжения может использоваться для проверки цепи.

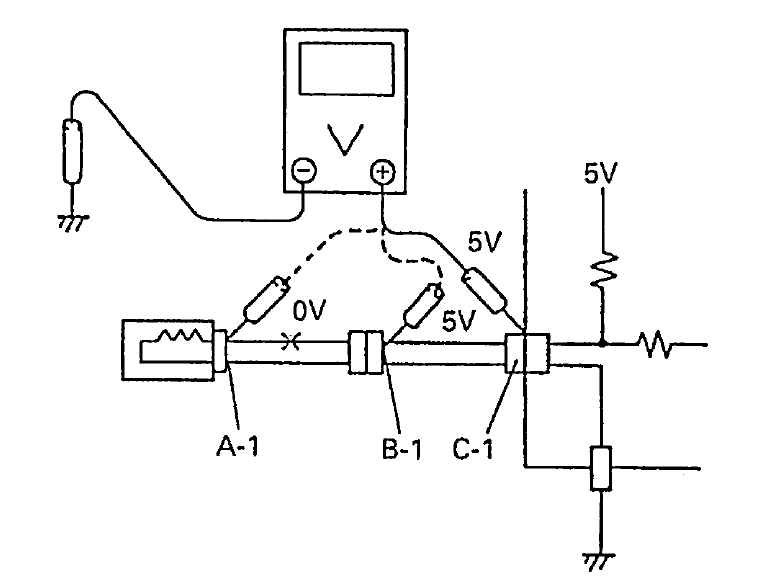

- Со всеми присоединенными коннекторами и напряжением, поданным в проверяемую цепь, измерьте напряжение между каждой клеммой и заземлением.
- Если замеры проводились, и результаты были как на списке внизу, то это значит что цепь между клеммами В-1 и А-1 разомкнута.
Напряжение между:
|
С-1 и массой — примерно 5 В
В-1 и массой — примерно 5
В А-1 и массой — 0 В
|
- Также, если измеренные значения как на списке внизу, то это значит, что существует сопротивление (аномалия) на уровне, отвечающем за падение напряжения в цепи между клеммами А-1 и В-1.
Напряжение между:
|
С-1 и массой — примерно 5 В
В-1 и массой — примерно 5 В
А-1 и массой — 3 В (падения напряжения 2 В)
|
|
|
|
