1.13. Стандартные моменты затяжек

Каждый болт должен быть затянут в соответствии с моментом, указанным в каждом разделе этого руководства. Если такой информации не представлено, то используйте следующую таблицу применимых моментов затяжки, для каждого болта. При использовании болта, более прочного, чем оригинальный, пользуйтесь моментом, указанным для оригинала.

Для фланцевых болтов, фланцевых гаек и самоконтрящихся гаек прочности 4T и 7T прибавляйте 10% к моменту затяжки, указанному в таблице ниже. Таблица применима только для легкосплавных или стальных соединителей.

Таблица моментов затяжки

Класс прочности		Диаметр резьбы (номинальный диаметр) (мм)
		4	5	6	8	10

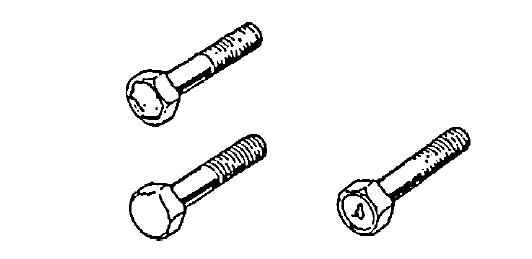

Болты эквивалентные классу прочности 4T	Н•м	1.5	3.0	5.5	13	29
	кг-м	0.15	0.30	0.55	1.3	2.9
	фунты-фут	1.0	2.5	4.0	9.5	21.0

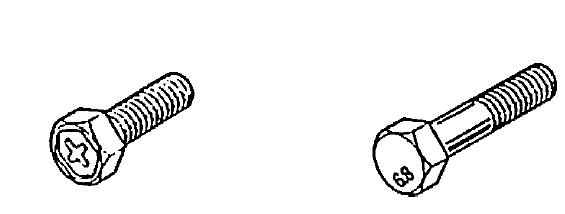

Болты эквивалентные классу прочности 6.8	Н•м	2.4	4.7	8.4	20	42
	кг-м	0.24	0.47	0.84	2.0	4.2
	фунты-фут	2.0	3.5	6.0	14.5	30.5

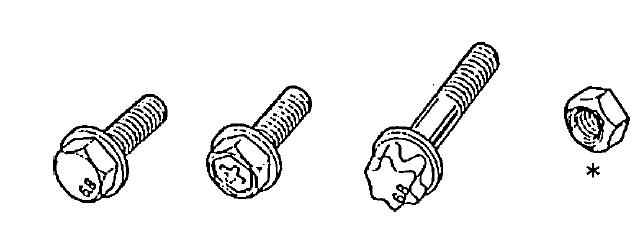

Болты эквивалентные классу прочности 6.8 с фланцем	Н•м	2.4	4.9	8.8	21	44
	кг-м	0.24	0.49	0.88	2.1	4.4
	фунты-фут	2.0	3.5	6.5	15.5	32.0

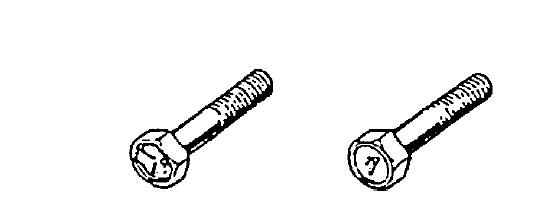

Болты эквивалентные классу прочности 7T	Н•м	2.3	4.5	10	23	50
	кг-м	0.23	0.45	1.0	2.3	5.0
	фунты-фут	2.0	3.5	7.5	17.0	36.5

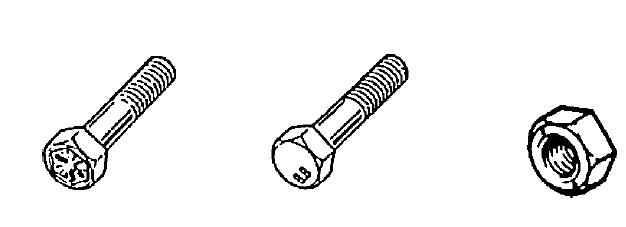

Болты эквивалентные классу прочности 8.8 без фланца	Н•м	2.5	6.3	11	27	56
	кг-м	0.31	0.63	1.1	2.7	5.6
	фунты-фут	2.5	4.5	8.0	19.5	40.5

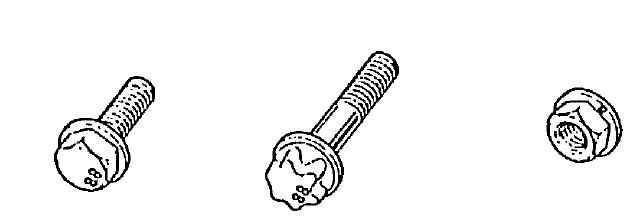

Болты эквивалентные классу прочности 8.8 с фланцем	Н•м	3.2	6.5	12	29	59
	кг-м	0.32	0.65	1.2	2.9	5.9
	фунты-фут	2.5	5.0	9.0	21.0	43.0

Класс прочности		Диаметр резьбы (номинальный диаметр) (мм)
		12	14	16	18
Болты эквивалентные классу прочности 4T	Н•м	45	65	105	160
	кг-м	4.5	6.5	10.5	16
	фунты-фут	32.5	47.5	76.0	116.0
Болты эквивалентные классу прочности 6.8	Н•м	80	125	193	280
	кг-м	8.0	12.5	19.3	28
	фунты-фут	58.0	90.5	139.5	202.5
Болты эквивалентные классу прочности 6.8 с фланцем	Н•м	84	133	263	298
	кг-м	8.4	13.3	20.3	29.8
	фунты-фут	61.0	96.5	147.0	215.5
Болты эквивалентные классу прочности 7T	Н•м	85	135	210	240
	кг-м	8.5	13.5	21	24
	фунты-фут	61.5	98.0	152.0	174.0
Болты эквивалентные классу прочности 8.8 без фланца	Н•м	105	168	258	373
	кг-м	10.5	16.5	25.8	37.3
	фунты-фут	76.0	121.5	187.0	270.0
Болты эквивалентные классу прочности 8.8 с фланцем	Н•м	113	175	270	395
	кг-м	11.3	17.5	27	39.5
	фунты-фут	82.0	126.5	195.5	286.0

* Самоконтрящаяся гайка
