8.8. Снятие, установка и проверка состояния датчика скорости (VSS)СНЯТИЕ
|
|
|
1. Отсоедините отрицательный провод от батареи.
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Снимите коллектор с его приемником.
4. Разъедините разъем VSS.
|

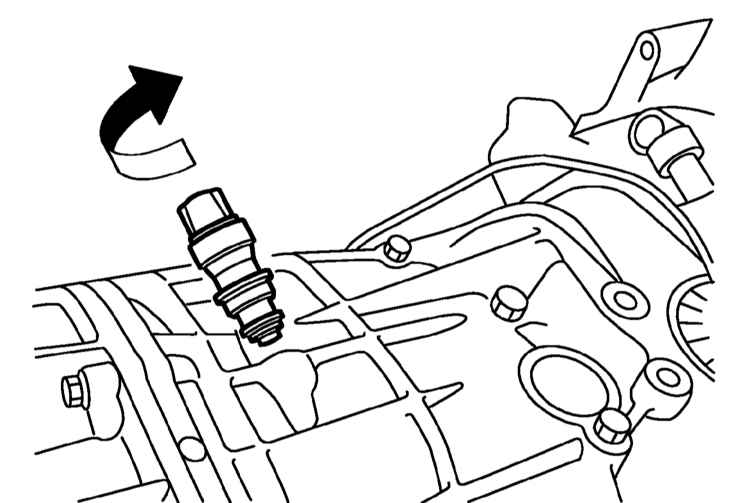

5. Поверните и снимите VSS.
|
|
|
УСТАНОВКА
|
|
|
Снятый VSS подлежит замене
в обязательном порядке. Перед установкой удостоверьтесь в
чистоте отверстия под посадку датчика. Проследите за правильностью
совмещения тонкого конца шпонки со шпоночным пазом на цапфе
вала спидометра.
|
1. Вручную вверните VSS в посадочное отверстие, затем затяните
его с требуемым усилием (5.9 Нм).
2. Подсоедините контактный разъем электропроводки датчика.
3. Дальнейшая установка производится в порядке, обратном порядку
демонтажа компонентов.
|
|
ПРОВЕРКА
|
|
1. Удостоверьтесь в исправности функционирования спидометра.
При положительных результатах проверки переходите к следующему этапу
, в противном случае измерьте сопротивление спидометра. Результат
измерения между синусными и косинусными клеммами должен составить
208 ± 8 Ом, в противном случае следует заменит вентилятор и сборку
из мерителя расхода топлива. Если спидометр в порядке, замените печатную
плату комбинации приборов.
|

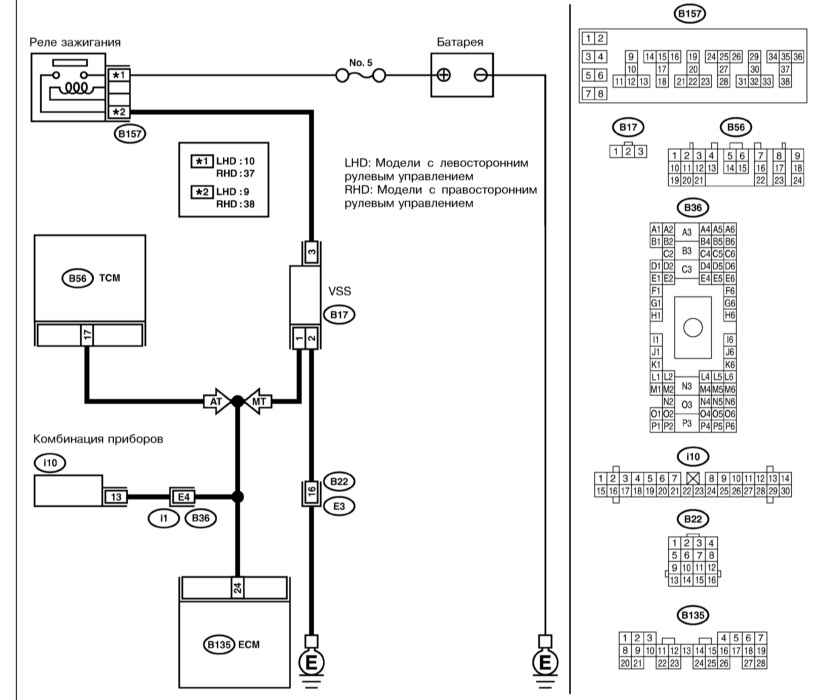

2. Выключите зажигание
и измерьте сопротивление между клеммой № 24 контактного разъема
ECM (В135) и клеммой № 13 контактного разъема комбинации приборов
(i10). Если результат измерения составляет менее 10 Ом, замените
разъем ECM, в противном случае устраните обрыв электропроводки
или нарушение качества контактных соединений в разъемах В135/В36.
|
|
|
|
|
