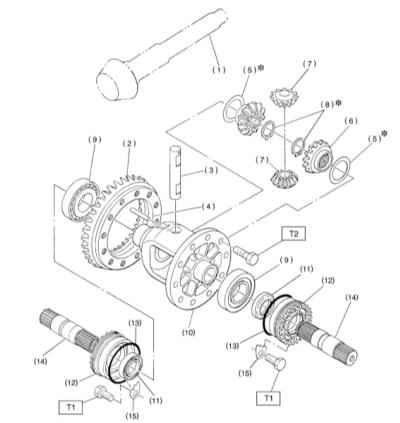

8.19. Снятие, обслуживание, установка и регулировка переднего дифференциала

1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки).
2. Снимите раздаточную коробку с корпусом удлинения (см. Раздел Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
3. Снимите картер трансмиссии (см. Раздел Снятие, установка и проверка состояния картера трансмиссионной сборки).
4. Снимите сборку вала ведущей шестерни (см. Раздел Снятие, обслуживание и установка сборки вала ведущей шестерни главной передачи привода передних колес).
5. Снимите сборку первичного вала (см. Раздел Снятие, обслуживание, установка и регулировка первичного вала РКПП).
6. Снимите сборку переднего дифференциала.

Постарайтесь не перепутать наружные обоймы левого и правого роликовых подшипников и не повредить сальники держателей!

1. Снимите пружинные стопорные кольца и извлеките элементы передачи крутящего момента левому и правому приводным валам.

При сборке оба элемента должны быть установлены строго на свои прежние места!

2. Отпустите крепежных 12 болтов и снимите гипоидную ведомую шестерню главной передачи.

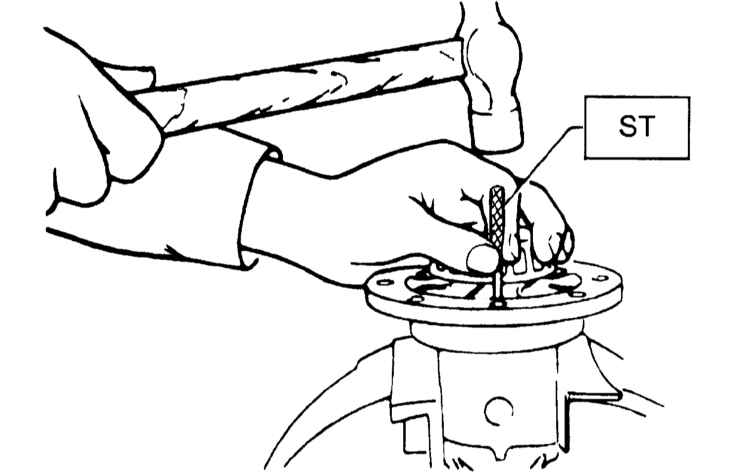

3. При помощи выколотки ST 899904100 выбейте из сборки дифференциала штифт, - штифт выбивается в сторону ведомой шестерни.

4. Извлеките ось сателлитов и внутренние компоненты дифференциала (сателлиты, боковые шестерни и шайбы).

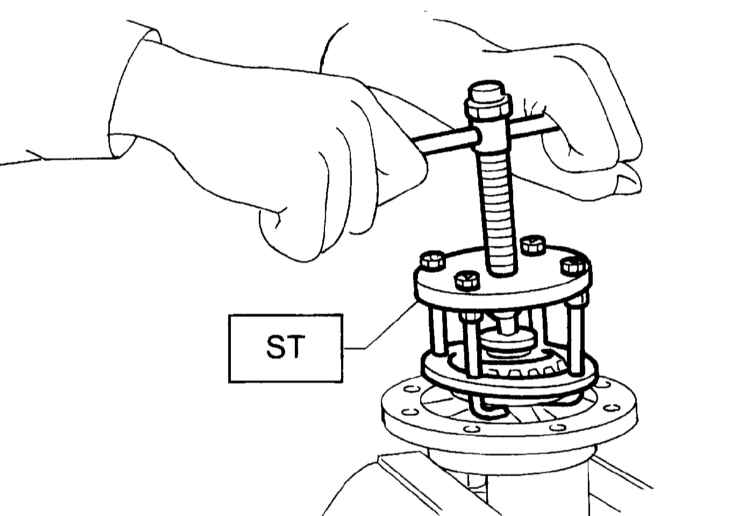

5. При помощи съемника ST 399527700 демонтируйте шариковый подшипник.

1. Снимите уплотнительные кольца и сальники.

При сборке сальники подлежат замене в обязательном порядке!

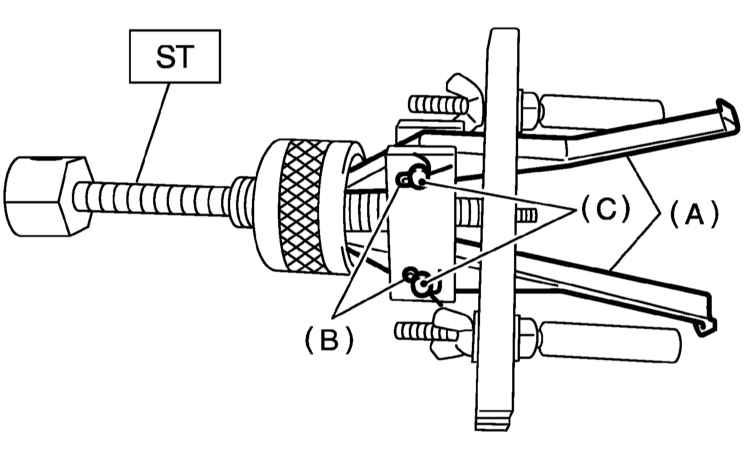

2. Подготовьте к работе съемник ST 398527700: расшплинтуйте и извлеките шплинты, затем снимите захваты. A — Захваты съемника B — Шплинты C — Штифты

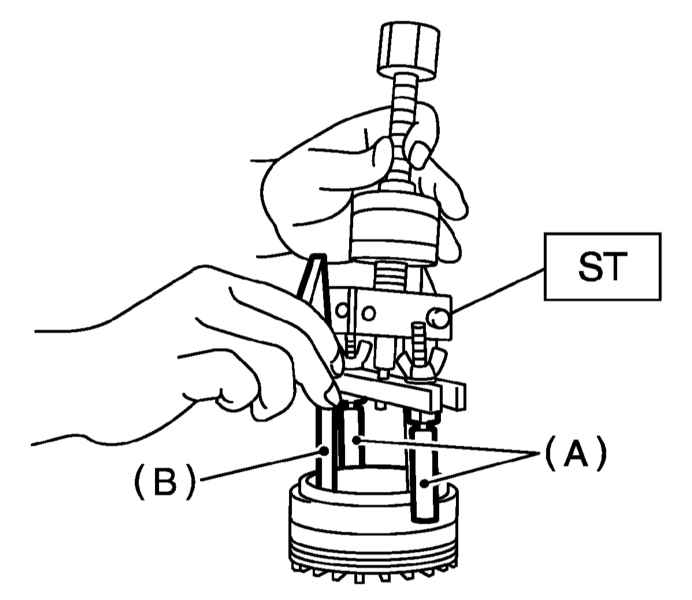

3. Надежно закрепите два захвата на наружной обойме подшипника и установите съемник ST 398527700. Прочно зафиксируйте два шпинделя на боковом держателе, затем при помощи штифтов закрепите захваты к съемнику (не забудьте вставить шплинты). A — Шпиндели B — Захват съемника

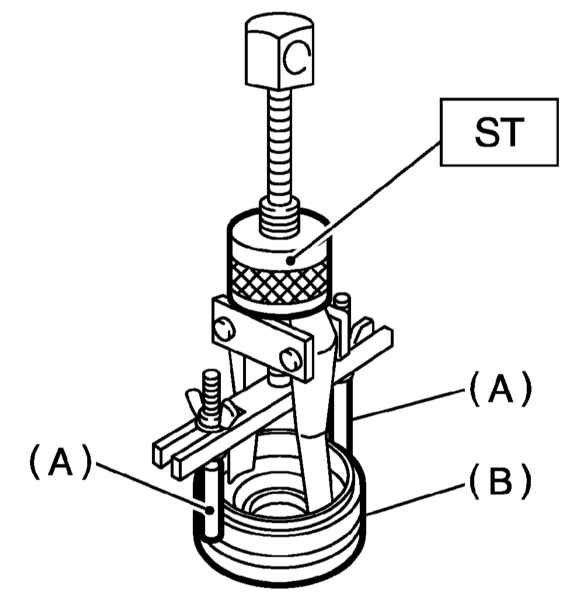

4. Проследив, чтобы шпиндели съемника не выпали из держателя, высвободите из последнего наружную обойму подшипника.  Наружная обойма подшипника заменяется в комплекте с внутренней. A — Шпиндели B — Держатель

5. Действуя в аналогичной манере, снимите подшипник со второго держателя.
6. Осмотрите поверхности скольжения коробки дифференциала, проверьте состояние всех шестерен дифференциала и роликового подшипника на вале ведущей шестерни главной передачи. Дефектные компоненты замените.

1. Установите на свои места в коробке дифференциала внутренние компоненты и заправьте на место ось сателлитов.

Шайбы должны устанавливаться сторонами со снятыми фасками к сателлитам.

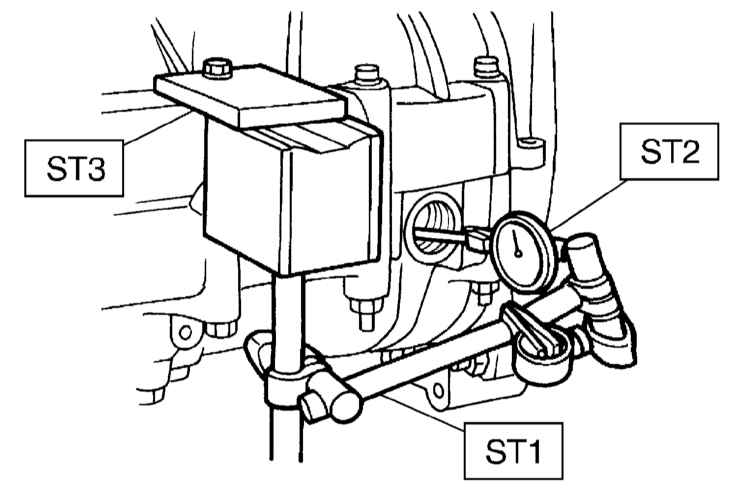

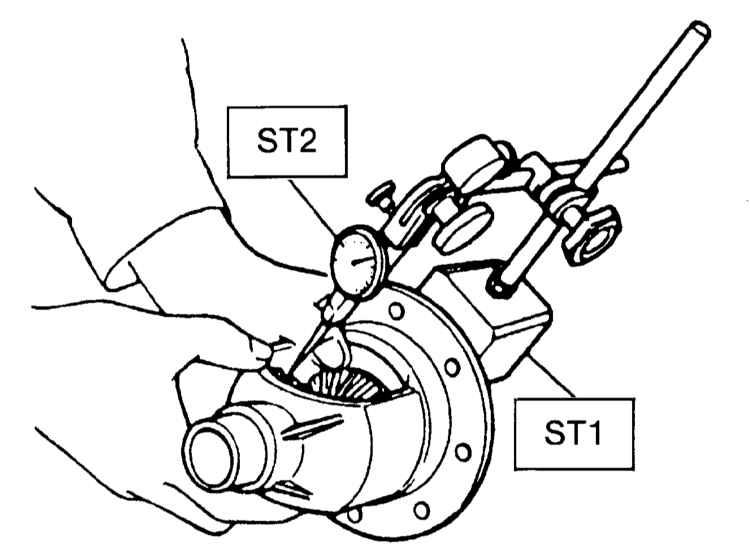

2. При помощи циферблатного измерителя плунжерного типа ST2 49824700 с магнитным основанием ST1 49824700 измерьте люфты зацепления сателлитов с боковыми шестернями дифференциала. Если результат измерения выходит за пределы диапазона 0.13 ÷ 0.18 мм, произведите соответствующую корректировку путем подбора по приведенной ниже таблице шайб соответствующей толщины.



При измерении проследите, чтобы зубья шестерен находились в зацеплении.

Толщина выпускаемых шайб для регулировки люфтов зацепления сателлитов с боковыми шестернями

3. Добейтесь совмещения отверстий в оси сателлитов с отверстиями в коробке дифференциала и установите на место штифт, заправив его со стороны установки ведомой шестерни.

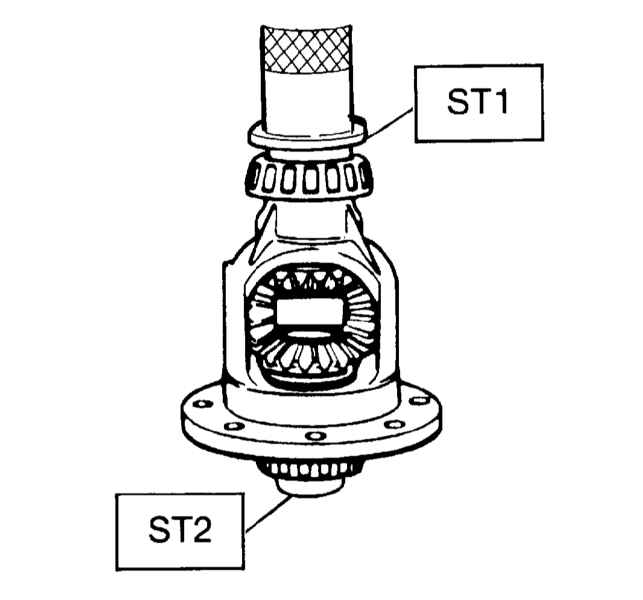

4. При помощи оправки ST1 499277100 и насадки ST1 499277101 посадите в корпус дифференциала роликовый подшипник.

Прикладываемое посадочное усилие не должно превышать 10 кронштейн (1 тонну)! 12-ю болтами закрепите ведомую шестерню, - усилие затягивания болтов составляет 62 Нм.

Сборка производится в порядке, обратном порядку демонтажа компонентов. Сальники устанавливаются при помощи оправки ST1 49979700. Проследите, чтобы НОВЫЕ уплотнительные кольца не оказались чрезмерно вытянуты или перекручены.

1. При помощи приспособления ST 499787000 посадите в дифференциал боковые держатели.
2. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.

Постарайтесь при установке дифференциала не допустить заворачивания губок сальников. Во избежание повреждения сальников обмотайте шлицы элементов привода приводных валов изоляционной лентой!

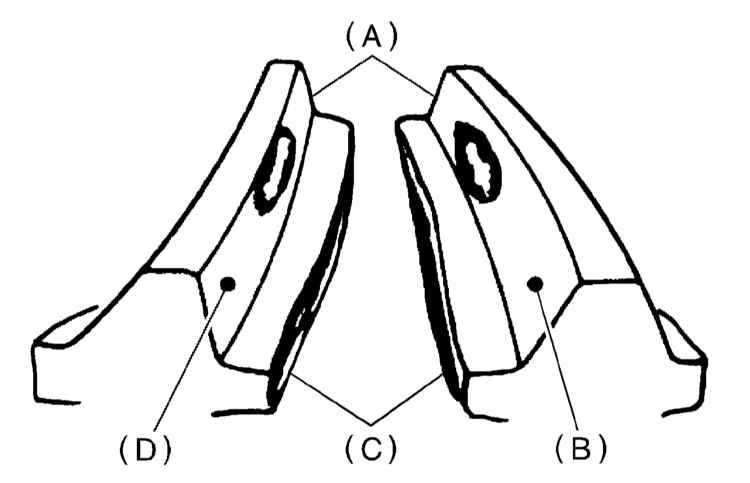

1. Покройте обе поверхности трех-четырех зубьев ведомой шестерни главной передачи равномерным слоем свинцового сурика. Поворачивая первичный вал трансмиссии, повращайте сборку вперед-назад, пока на сурике не четко не отпечатаются контактные пятна. A — Мыски B — Упорная сторона C — Пятки D — Ведущая сторона

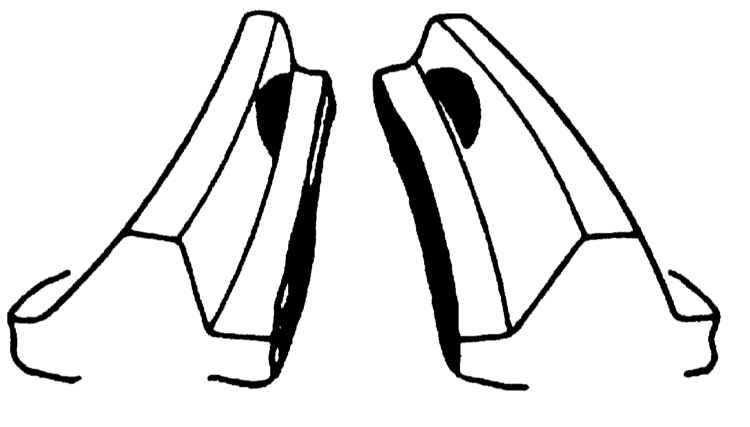

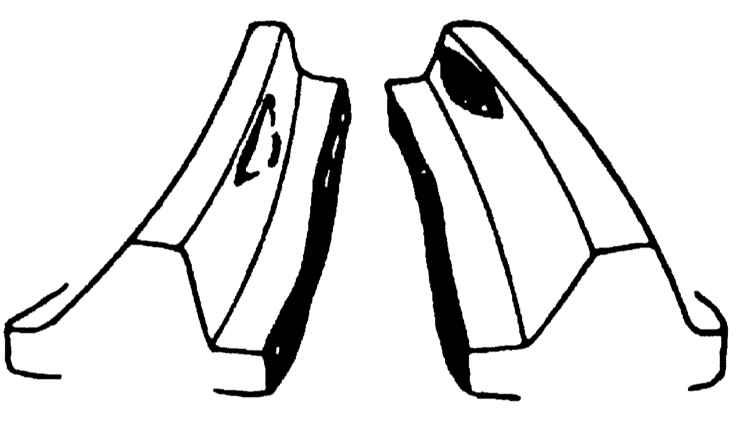

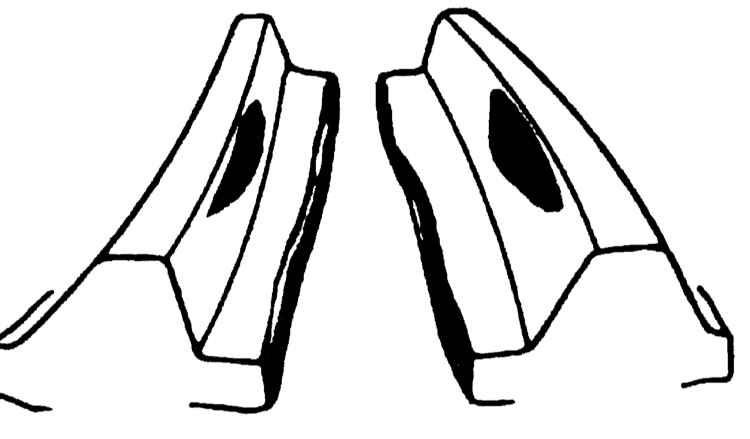

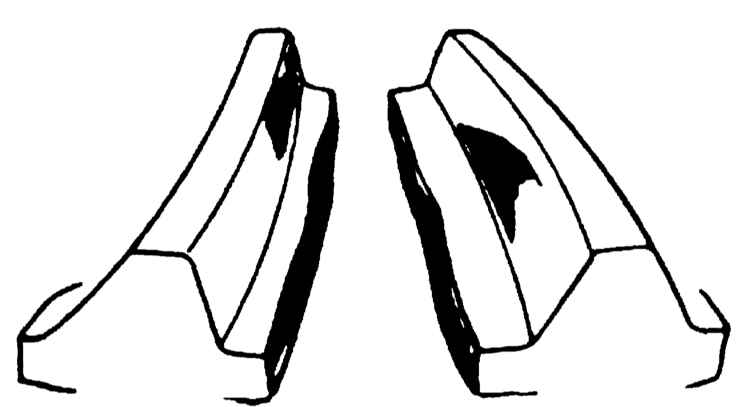

2. Варианты возможного расположения пятен контакта приведены на иллюстрациях. В случае необходимости произведите соответствующую корректировку (см. ниже).

См. также Раздел Снятие, установка и проверка состояния картера трансмиссионной сборки.

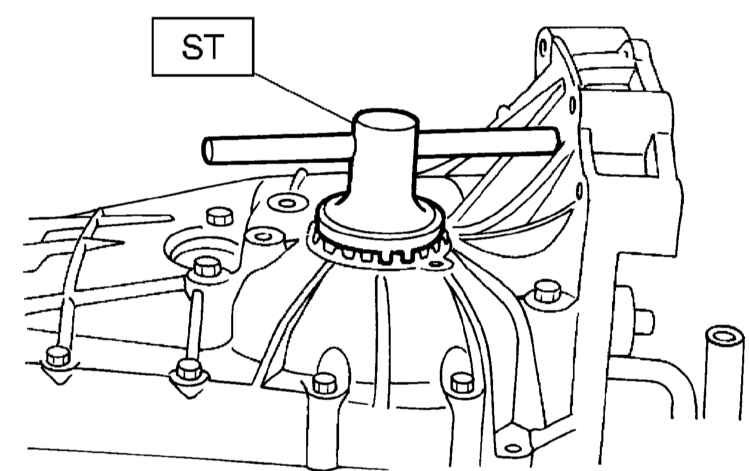

1. Регулировка люфта производится путем вращения правого держателя ключом ST 499787000.  Поворот держателя на один зуб, приводит к изменению люфта на 0.05 мм.

2. Для уменьшения люфта ослабьте правый держатель и на то же количество оборотов подтяните левый. Ослабление левого держателя с подтягиванием правого приводит к увеличению люфта.
3. Ориентируясь на расположение пятен контакта зубьев шестерен, подберите требуемую регулировочную шайбу ведущей шестерни главной передачи.
