8.26. Снятие, обслуживание и установка тросовой тяги привода переключения режимов двухступенчатого редуктора

1. Снимите рычаг переключения режимов (см. Раздел Снятие, обслуживание и установка рычага переключения режимов «Hi/Lo» дополнительного двухступенчатого редуктора).
2. Снимите корпус воздухоочистителя с рукавом воздухозаборника (см. Главу Системы питания и выпуска на диске 1).

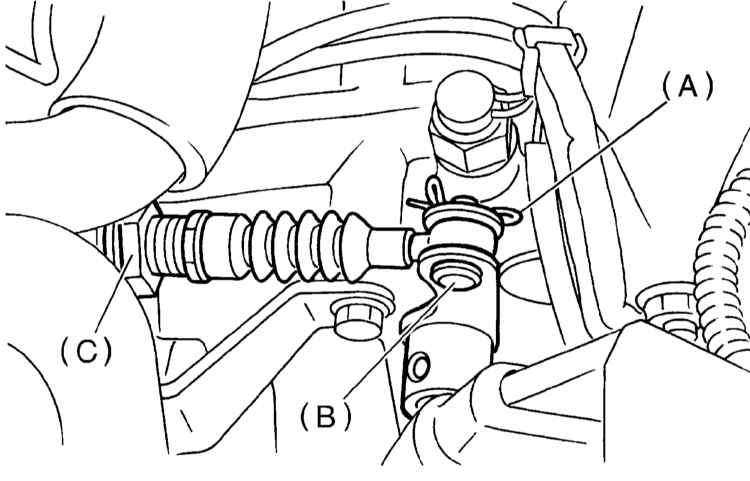

3. Снимите пружинное стопорное кольцо и извлеките штифт крепления тросовой тяги. А — Пружинное стопорное кольцо В — Штифт С — Гайка

4. Отпустите крепежную гайку и высвободите тросовую тягу из опорного кронштейна.

5. Извлеките тягу из-под автомобиля.

6. Проверьте тягу на наличие повреждений, в случае необходимости произведите ее замену.

Установка производится в порядке, обратном порядку демонтажа компонентов.

1. Удостоверьтесь в исправности переключения режимов «Hi» и «Lo». В случае необходимости произведите регулировку приводной тяги (см. ниже).
2. Удостоверьтесь в плавности хода приводного троса. В случае выявления точек заклинивания произведите необходимый восстановительный ремонт, либо замените сборку тяги.

1. Переведите рычаг переключения режимов в положение «Hi».
2. Снимите рукоятку рычага переключения режимов (см. Раздел Снятие, обслуживание и установка рычага переключения режимов «Hi/Lo» дополнительного двухступенчатого редуктора).
3. Снимите центральную консоль (см. Главу Кузов).
4. Ослабьте гайку.

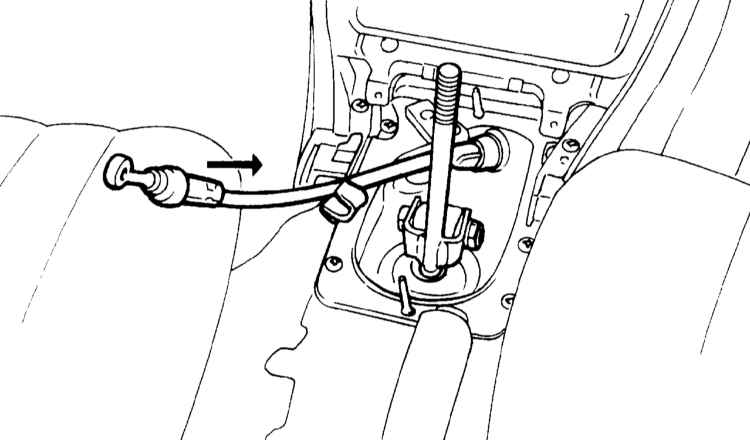

5. Убедитесь, что трансмиссия находится в положении «Hi», - в случае необходимости добейтесь требуемого результат путем оттягивания тросовой тяги, затем затяните гайку с требуемым усилием (18 Нм).
6. Проверьте исправность переключения режимов 2-ступенчатого редуктора, в случае необходимости повторите регулировку.
