10.3.5. Проверка сопротивления вторичной цепи модуля зажигания

ДВИГАТЕЛИ 1,4 л, 55 И 74 кВт

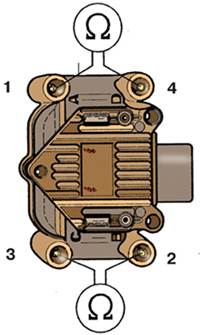

Проверка сопротивления вторичной цепи модуля зажигания двигателей 1,4 л, 55 и 74 кВт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините омметр к высоковольтным клеммам первого и четвертого, а затем второго и третьего цилиндров, как показано на рис. Проверка сопротивления вторичной цепи модуля зажигания двигателей 1,4 л, 55 и 74 кВт.

2. В обоих случаях омметр должен показать сопротивление 4–6 кОм при температуре 20° С.

3. Если хотя бы в одном случае сопротивление отличается от указанного, замените модуль зажигания.
