10.11. Выключатели и переключатели
ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

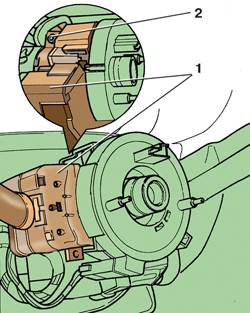

Снятие подрулевого переключателя
|
|
1 – подрулевой переключатель;
2 – стяжной болт |
Регулировка положения подрулевого переключателя
|
|
1 – рулевое колесо;
2 – возвратное кольцо;
3 – подрулевой переключатель;
4 – стяжной болт |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. |
| 2. Снимите рулевое колесо (см. подраздел
8.1). |
| 3. Снимите возвратное и контактное кольца
(см. подраздел 8.2). |
| 4. Отсоедините две колодки с проводами от подрулевого
переключателя 1 (см. рис. Снятие подрулевого переключателя). |
| 5. Ослабьте затяжку стяжного болта 2. |
| 6. Снимите рулевой переключатель с рулевой колонки. |
| 7. Установите переключатель на рулевую колонку,
не затягивая стяжной болт, и подсоедините к нему колодки с проводами. |
| 8. Установите возвратное и контактное кольца
и рулевое колесо. |
| 9. Выровняйте переключатель в горизонтальном
положении. |
| 10. Отрегулируйте положение переключателя так,
чтобы размер а (см. рис. Регулировка положения подрулевого переключателя) составлял 2,5
мм, и затяните стяжной болт 4. |
| 11. Установите кожухи рулевой колонки. |
|
ВЫКЛЮЧАТЕЛИ НА ПАНЕЛИ ПРИБОРОВ
Снятие выключателя на панели приборов
|
|
1 – отвертка;
2 – выключатель |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. |
| 2. Аккуратно поддев отверткой 1 (см. рис. Снятие выключателя на панели приборов)
с левой стороны, выньте выключатель 2 из панели приборов. |
| 3. Отсоедините от выключателя колодку с проводами. |
| 4. При установке выключателя нажмите на него
так, чтобы он зафиксировался в панели приборов. |
|
ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
Снятие выключателя аварийной сигнализации
|
|
1 – центральные сопла;
2 – выключатель |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. |
| 2. Снимите с панели приборов центральные сопла
(см. подраздел 11.8). |
| 3. Выньте выключатель 2 (см. рис. Снятие выключателя аварийной сигнализации)
из центральных сопел 1. |
| 4. Установите выключатель в обратном порядке. |
|
ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОПРИВОДА НАРУЖНЫХ ЗЕРКАЛ
Снятие и установка переключателя электропривода
наружных зеркал
|
|
1 – декоративная накладка;
2 – переключатель |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. |
| 2. Поддев отверткой, снимите декоративную накладку
1 (см. рис. Снятие и установка переключателя электропривода
наружных зеркал) вместе с переключателем
2. |
| 3. Отсоедините от переключателя колодку с
проводами. |
| 4. Разжав фиксаторы, выньте переключатель из
декоративной накладки. |
| 5. Установите переключатель в обратном порядке. |
|
БОКОВАЯ КОНСОЛЬ
Снятие боковой консоли
|
|
1 – декоративная накладка;
2 – боковая консоль с выключателями;
3 – винты |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. |
| 2. Поддев отверткой, снимите декоративную накладку
1 (см. рис. Снятие боковой консоли) вместе с боковой консолью
2. |
| 3. Отсоедините колодку с проводами от боковой
консоли 2. |
| 4. Отверните винты 3 и снимите декоративную
накладку 1 с боковой консоли 2. |
| 5. Установите боковую консоль в обратном порядке. |
|
ПАНЕЛЬ ЦЕНТРАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ СВЕТА
Снятие панели центрального переключателя света
|
|
1 – панель;
2 – ручка центрального переключателя света |
Снятие блока переключателей корректора фар и подсветки
приборов
|
|
1 – защелка;
2 – блок переключателей;
3 – центральный переключатель света |
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. |
| 2. Установите ручку 2 (см. рис. Снятие панели центрального переключателя света)
в положение «0». |
| 3. Утопите ручку 2, поверните ее в вертикальное
положение и выньте на себя панель с переключателями. |
| 4. Отсоедините две колодки с проводами. |
| 5. Чтобы снять блок 2 (см. рис. Снятие блока переключателей корректора фар и подсветки
приборов)
переключателей корректора света фар и подсветки приборов, отожмите
пластмассовую защелку 1. |
| 6. Установите панель центрального переключателя
в обратном порядке. |
|
|
