- Загоните автомобиль на подъёмник и укройте крылья защитными чехлами.
- Снимите подающий воздушный патрубок, верхнюю крышку двигателя и батарею вместе с поддоном.
- Поднимите автомобиль и снимите передние колёса и 2 нижних защитных кожуха двигательного отсека.
|

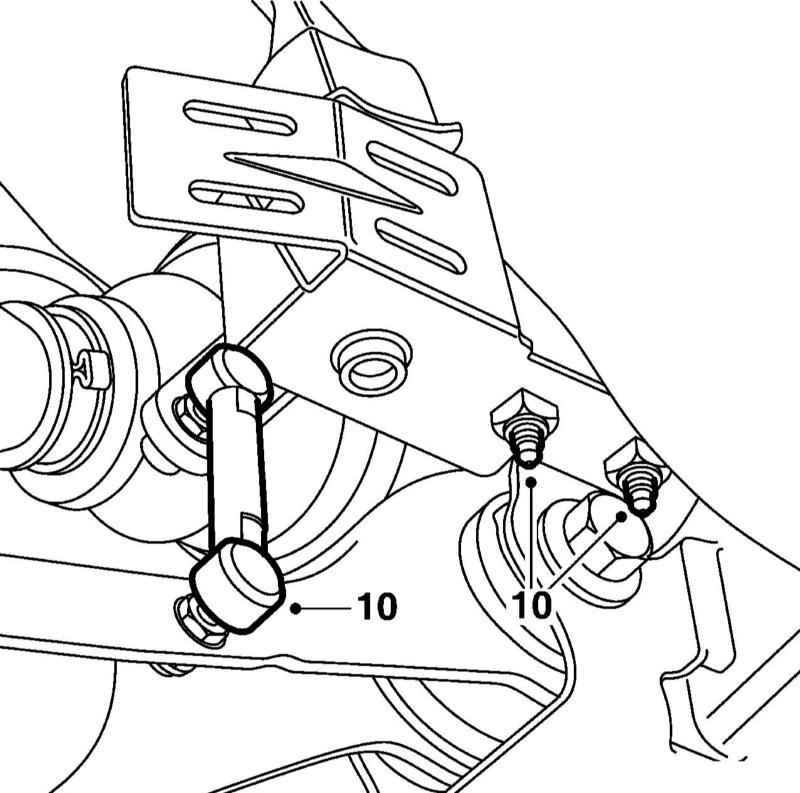

- Снимите с кронштейна датчик корректировки угла наклона ксеноновых фар.
|
- Снимите нижние защитные экраны колёсных арок и центральную секцию выпускной трубы (см. Главу
Системы питания и выпуска отработавших газов). Выверните болты крепления передней секции выпускной трубы к кронштейну РКПП.
- Опустите автомобиль и отсоедините шланги от впускного трубопровода. Снимите переднюю секцию выпускной трубы.
- Снимите монтажный блок реле и предохранителей и отведите его в сторону. Снимите трубку между турбокомпрессором и интеркулером.
- Включите 4-ю передачу и зафиксируйте РКПП в этом положении, после чего отдайте хомут крепления штока привода переключения передач к тяге (см. Раздел
Снятие и установка кожуха рычага переключения передач).
- Приподнимите чехол рычага переключения передач. Включите 3-ю передачу, чтобы шток вышел из тяги, и установите стопор в кожух рычага (см. Раздел
Снятие и установка кожуха рычага переключения передач).
- Снимите с исполнительного цилиндра зажим, отсоедините от цилиндра подающий шланг и установите зажим на место (см.
иллюстрацию).
- Отдайте гайку (19 на
иллюстрации) задней опоры силового агрегата и болты (20) крепления подушки этой опоры.
|
Болты полностью не выворачивайте.
|
- Вывесьте силовой агрегат на балке, установленной на крылья.
|

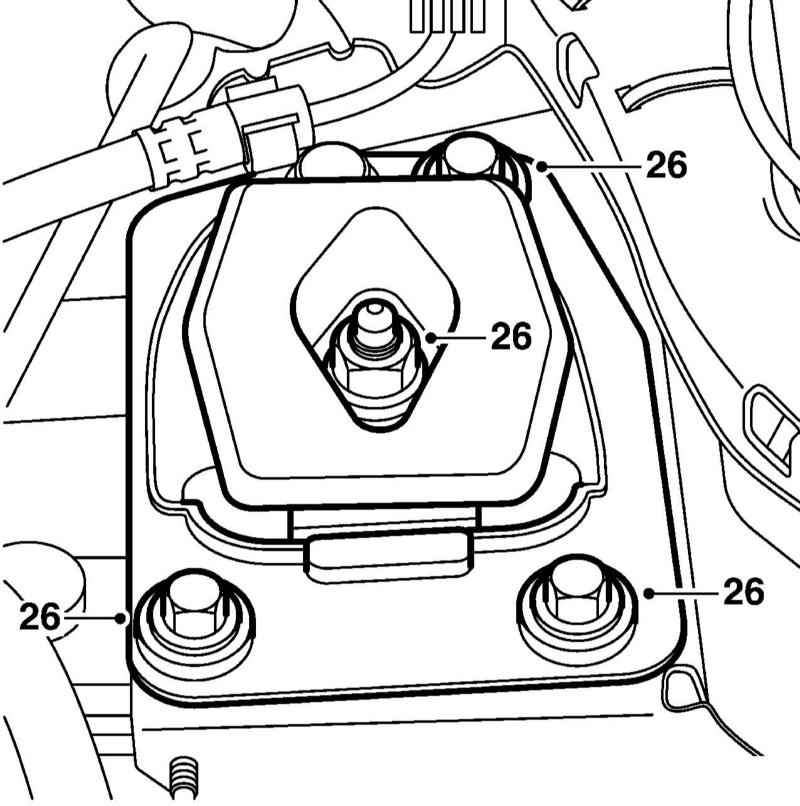

- Отдайте гайку и выверните болты крепления левой подушки двигателя и снимите подушку.
|
|

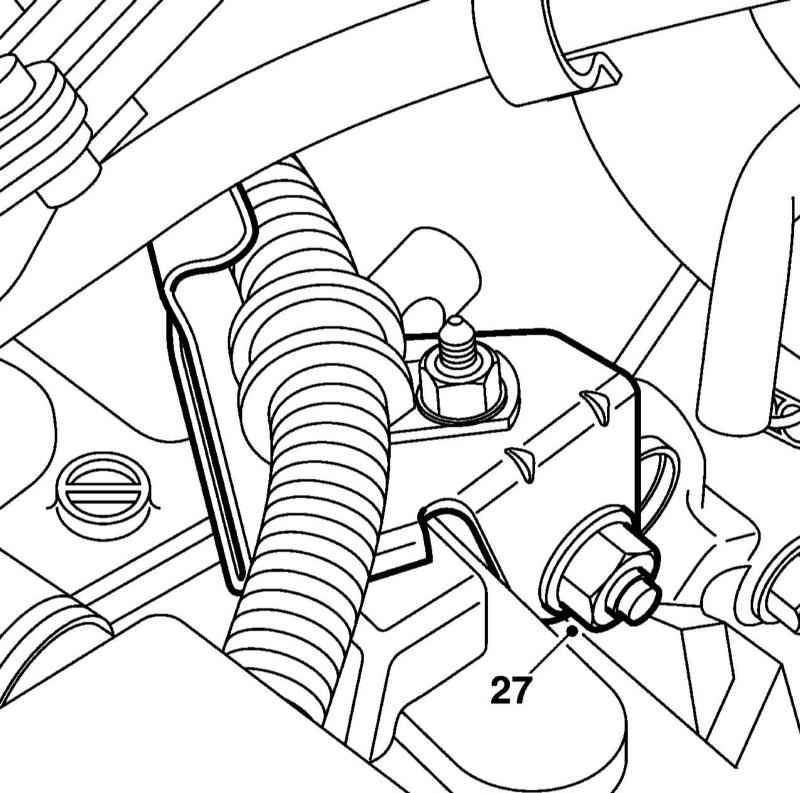

- Выверните болт крепления кабельного канала к РКПП.
|
- Поднимите автомобиль и выверните болт (28) крепления передней опоры двигателя к подрамнику.
- Снимите с подрамника воздухоочиститель, нижний кожух радиатора, и резиновые опоры охладителя жидкости ГУР.
- С обеих сторон автомобиля отдайте болты крепления шаровых опор подвески (35) к поворотным кулакам и болты стоек стабилизатора подвески (36).
|

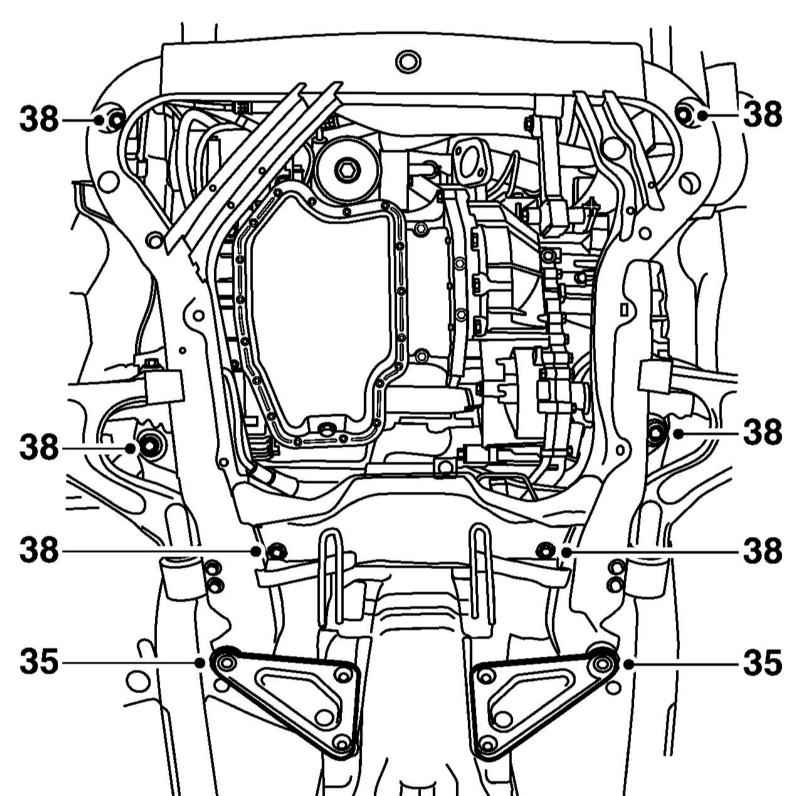

- Выверните болты крепления задних опорных пластин и задние болты крепления подрамника (35).
|
- Разъедините трубку охлаждения батареи.
- Установите под подрамник специальный стенд и отдайте оставшиеся болты (38) крепления подрамника.
|
|
Обратите внимание на разный размер болтов, не перепутайте их при установке.
|
|

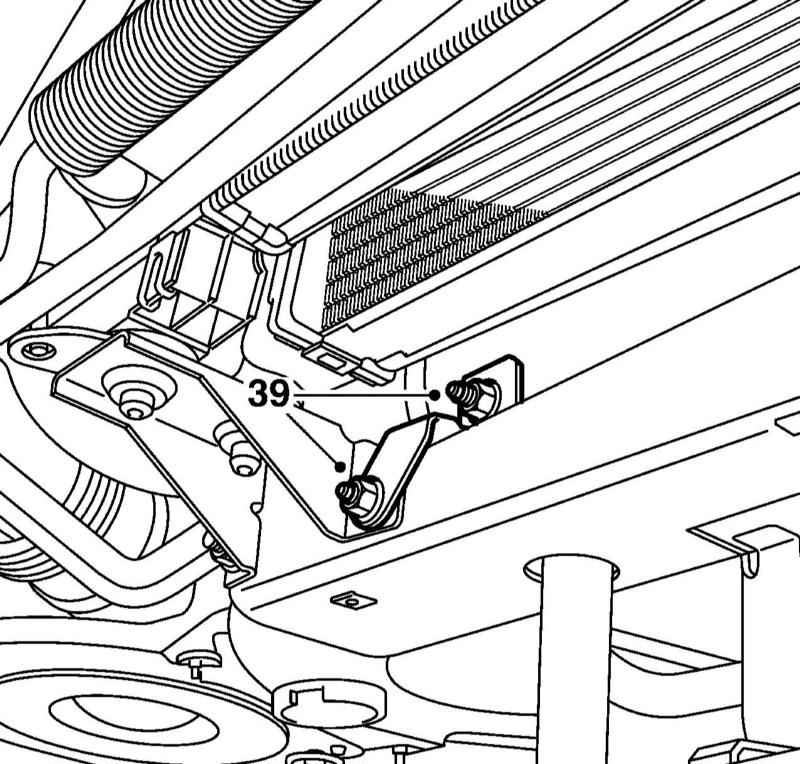

- Снимите кронштейн трубки интеркулера.
|
- Опустите автомобиль, чтобы обеспечить доступ к болтом крепления рулевого механизма и выверните их. Одновременно ослабьте хомуты крепления трубки ГУР и закрепите на ней трубку системы охлаждения. Ослабьте хомуты трубок К/В.
|

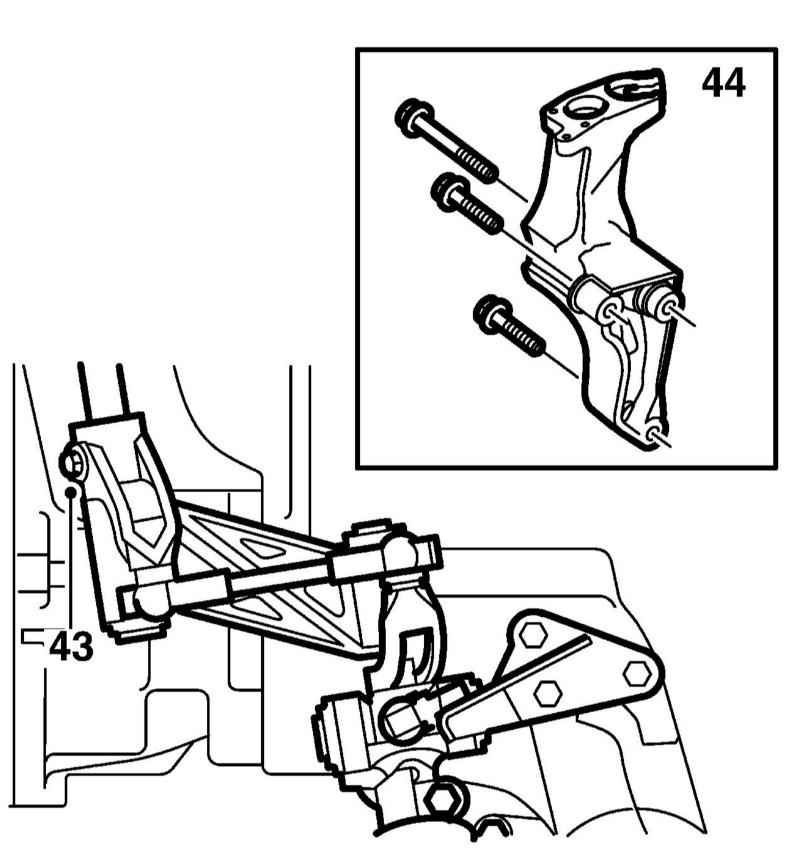

- Отодвиньте в сторону стенд с подрамником, выверните болт (43) крепления тяги переключения передач к штоку и снимите заднюю опору (44) двигателя с подушкой. Тяга снимается вместе с опорой.
|
- Разъедините разъём (14 на
иллюстрации) электропроводки Д/В фонарей заднего хода и выверните 3 верхних болта крепления РКПП (15).
|
-

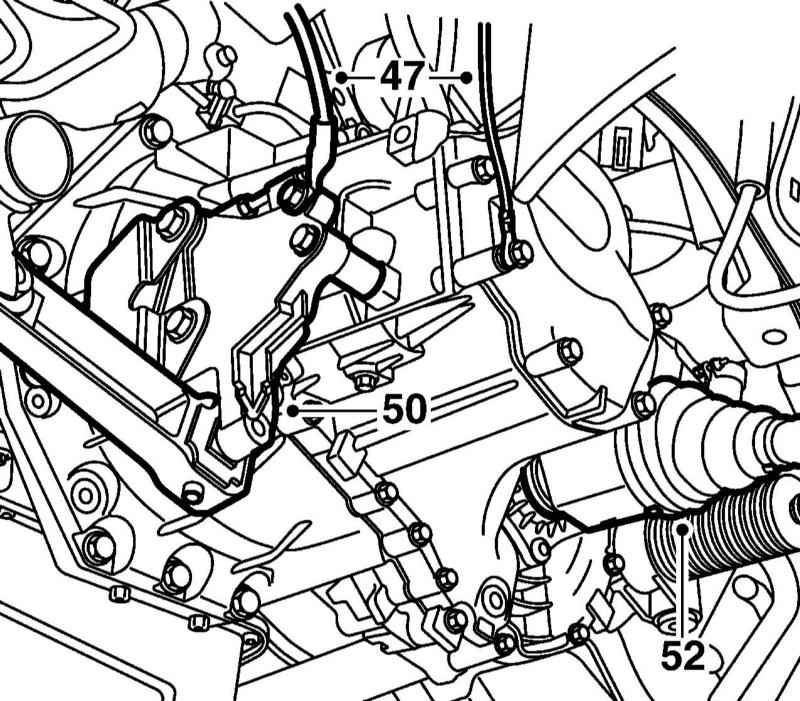

Отсоедините от РКПП оба провода массы (47) и опустите автомобиль.
|
- Опустите силовой агрегат так, чтобы РКПП освободилась от конструктивного элемента.
- Снимите с РКПП её верхнюю опору. Отсоедините левый приводной вал и подвесьте его на жгуте.
- Снимите стартёр. Если предполагается замена или разборка РКПП, снимите с неё кронштейн опоры (50).
- Опорожните РКПП, закрепите на домкрате специальное приспособление, выровняйте его центр с центром РКПП и с её сопрягаемой поверхностью (см.
иллюстрацию).
- Выверните 2 оставшихся болта крепления РКПП к двигателю (см.
иллюстрацию), разъедините их и снимите РКПП со специального приспособления.
- Процедура установки описана в Разделе
Снятие и установка РКПП 4-цилиндровых двигателей.
|
|
