8.10. Конструкция и капитальный ремонт коробки передач

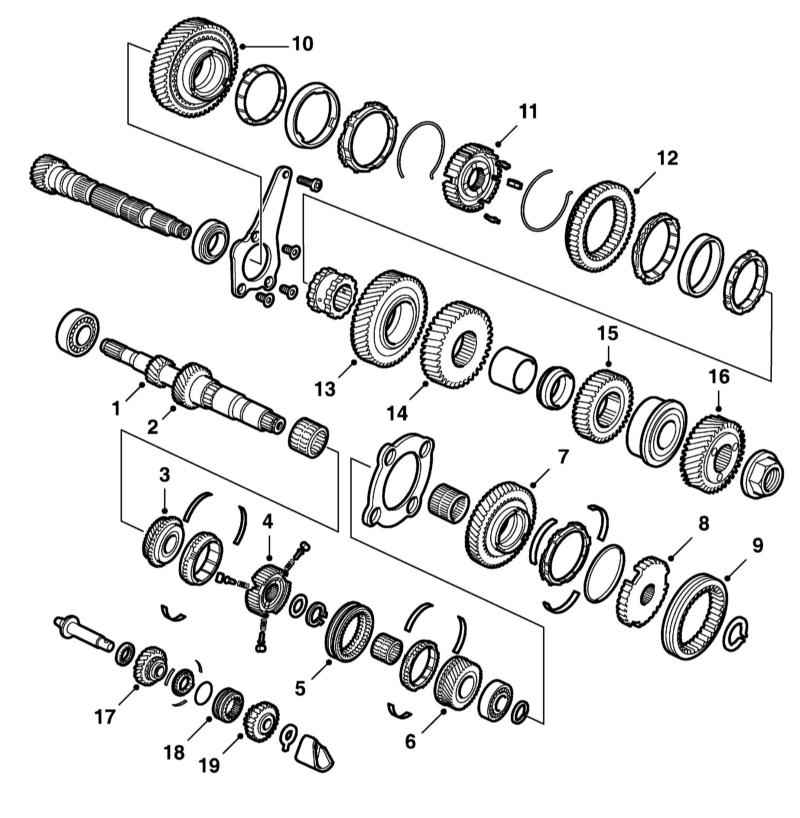

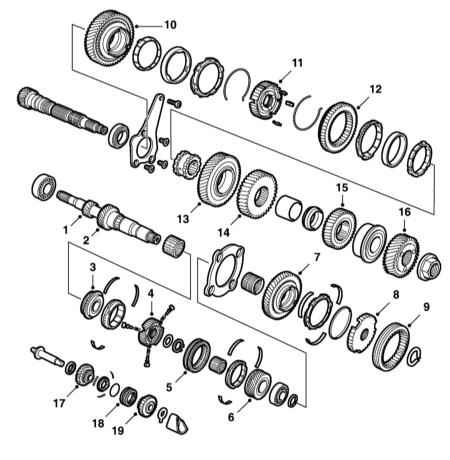

Устройство РКПП


1-3 — Ведущие шестерни 1-3 передач 4 — Втулка 3-4 передач 5 — Синхронизатор 3-4 передач 6, 7 — Ведущие шестерни 4 и 5 передач 8 — Втулка 5 передачи 9 — Синхронизатор 5 передачи 10 — Ведомая шестерня 1 передачи	11 — Втулка 1-2 передач 12 — Синхронизатор 1-2 передач 13-16 — Ведомые шестерни 2-5 передач 17 — Ведомая шестерня задней передачи 18 — Втулка синхронизатора 19 — Ведущая шестерня задней передачи

Ввиду сложности устройства РКПП и недоступности для среднестатистического автовладельца запасных частей и специальных приспособлений выполнять ремонт коробки самостоятельно не рекомендуется.

В связи с вышесказанным ремонт РКПП следует поручить специалистам автосервиса компании Saab.
