6.4.6. Замена клапана управления давлением наддува

ПОРЯДОК ВЫПОЛНЕНИЯ

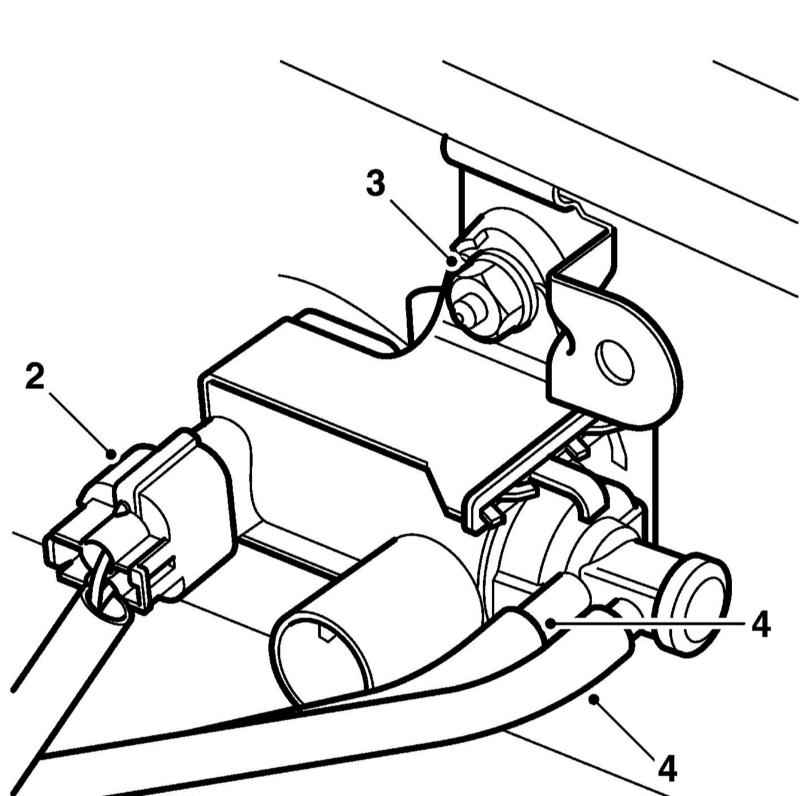

Снимите защитный кожух разъёма электропроводки двигателя и разъедините разъём клапана (2 на иллюстрации).

Отдайте гайку и снимите клапан управления давлением наддува (3 на иллюстрации).
Отсоедините от клапана вакуумные шланги блока диафрагмы и вакуумного насоса (4 на иллюстрации).
Установка производится в обратном порядке.
