6.4.4. Замена датчика положения педали газа

ПОРЯДОК ВЫПОЛНЕНИЯ

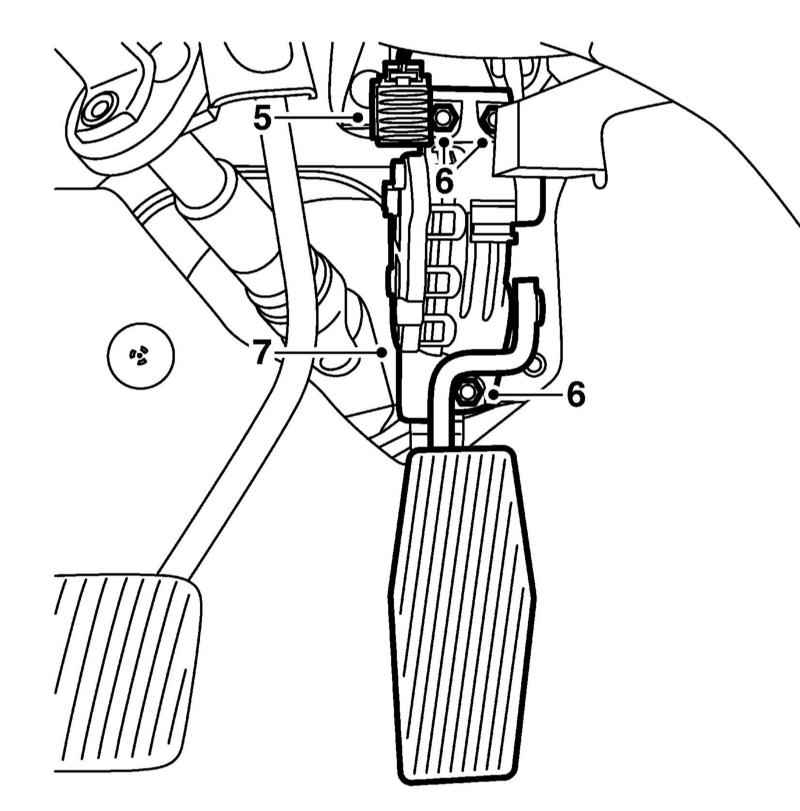

Откройте крышку диагностического разъёма (1 на иллюстрации) и выверните болты его крепления (2).
Выверните болты и отпустите фиксатор нижней панели (3 на иллюстрации).

Разъедините разъёмы освещения порога (4 на иллюстрации) и датчика положения педали газа (5 на иллюстрации).

Отдайте гайки (6 на иллюстрации) и снимите датчик (7) положения педали газа.
Установка производится в обратном порядке.
