6.3.6. Снятие и установка контрольного клапана нагнетаемого воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

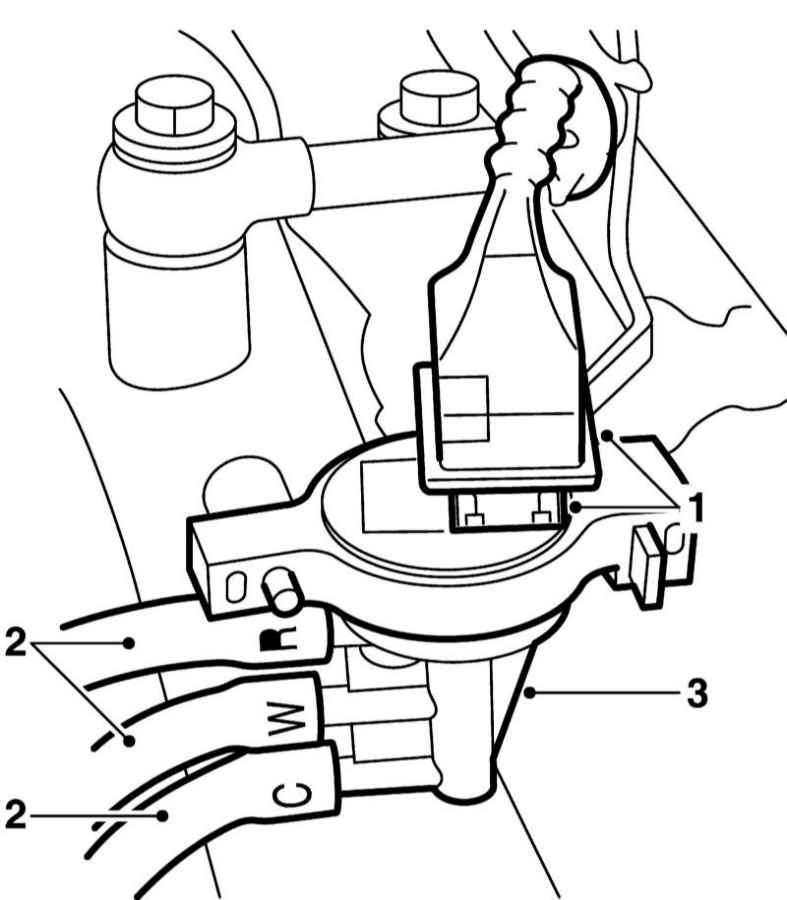

Снимите защитный резиновый кожух и разъедините разъём клапана (1 на иллюстрации).

Пометьте шланги и отсоедините их от клапана, после чего с кронштейна.
Установка производится в обратном порядке, не перепутайте места подсоединения шлангов.
