6.3.11. Снятие и установка топливного бака

ПОРЯДОК ВЫПОЛНЕНИЯ

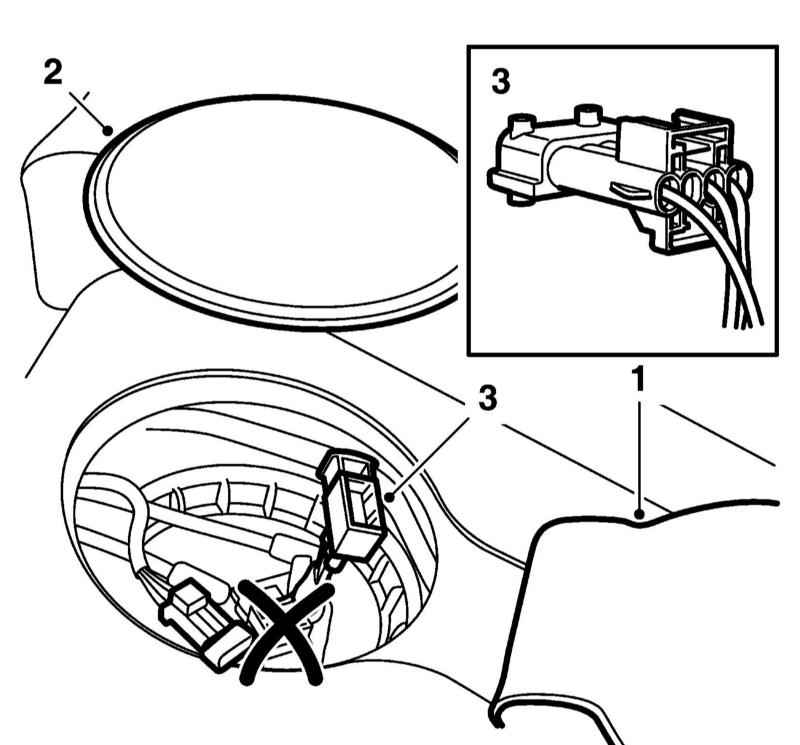

Поднимите подушку заднего сиденья и отогните половое покрытие (1 на иллюстрации).

Снимите крышку (2 на иллюстрации) топливного насоса и разъедините верхний разъём (3).

Не разъединяйте разъём на насосе.

Опорожните топливный бак.
Отсоедините от насоса топливные шланги, обратив внимание на их цвет и места подсоединения.

Напорный шланг (белого цвета) подключается к штуцеру с надписью «PRESSURE» на насосе; шланг чёрного цвета – возвратный.

Поддомкратьте автомобиль и снимите заднюю секцию выпускной трубы.

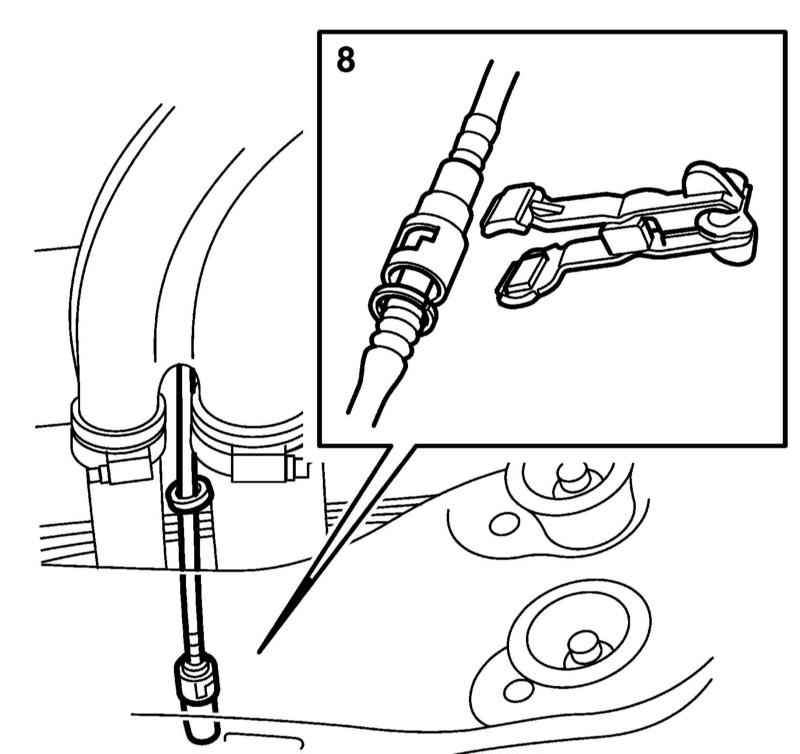

При помощи специального приспособления разъедините трубку продувки.

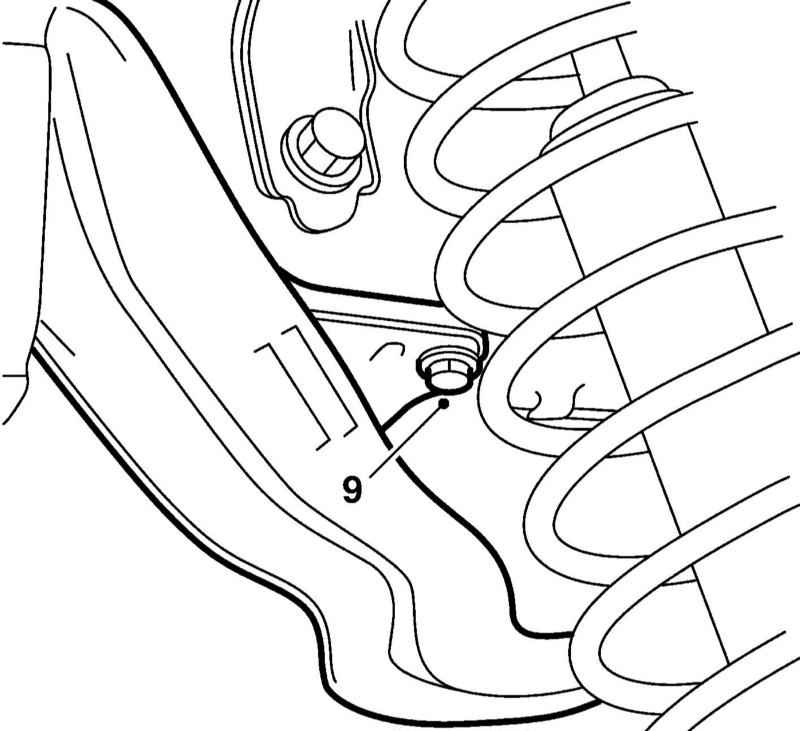

Выверните пластиковый болт трубки заливной горловины и отсоедините от неё шланги.

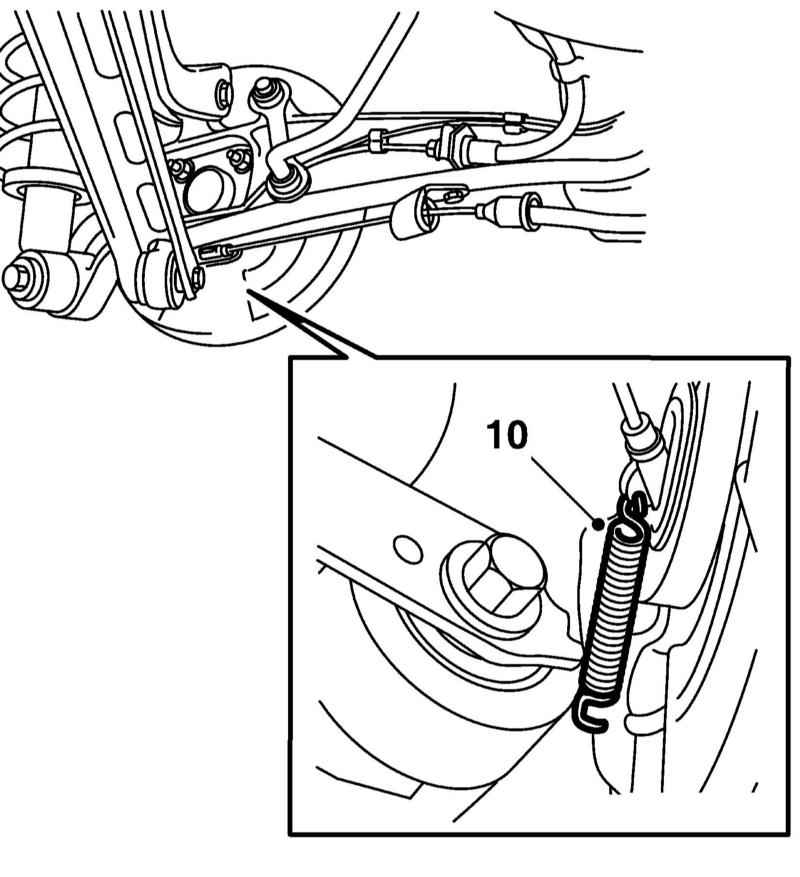

Отсоедините оба троса привода стояночного тормоза от рычага.

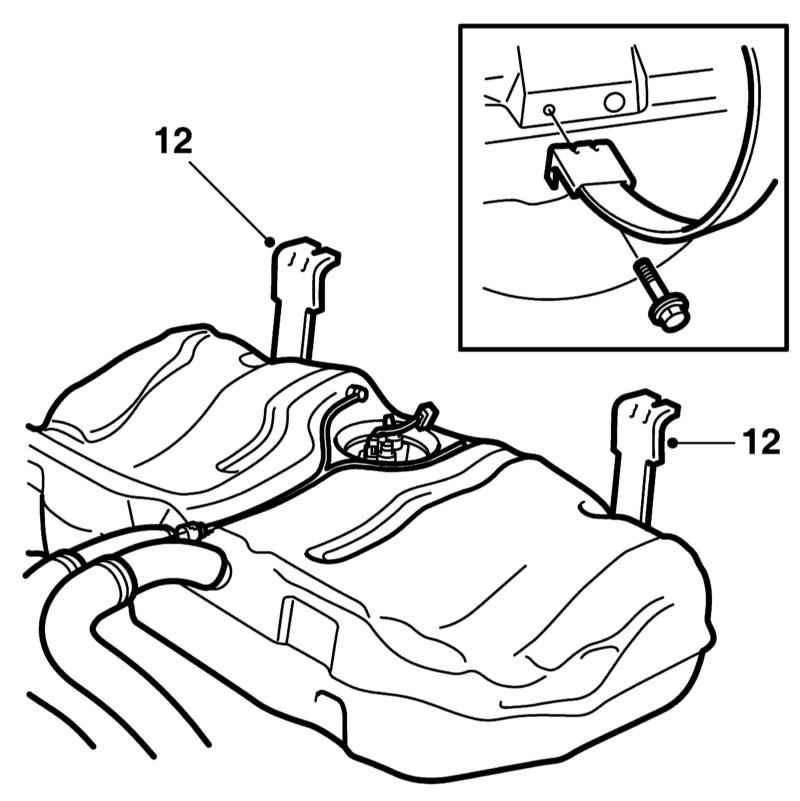

Установите под топливный бак домкрат, выверните передние болты крепления хомутов топливного бака, опустите его и выведите из-под автомобиля.

Установка производится в обратном порядке. Рекомендуется заменить резиновые шланги между трубкой заливной горловины и топливным баком, а также пластиковый болт крепления этой трубки. При необходимости замените уплотнительные кольца соединений топливных шлангов с топливным насосом.
