13.1.8. Снятие и установка сборки верхнего люка и её компонентовСборка верхнего люка
|
|
- Снимите обшивку потолка.
- Снимите консоль главного салонного светильника, разъедините разъём электропроводки э/мотора привода крышки люка и оставьте консоль висеть на жгуте электропроводки.
|

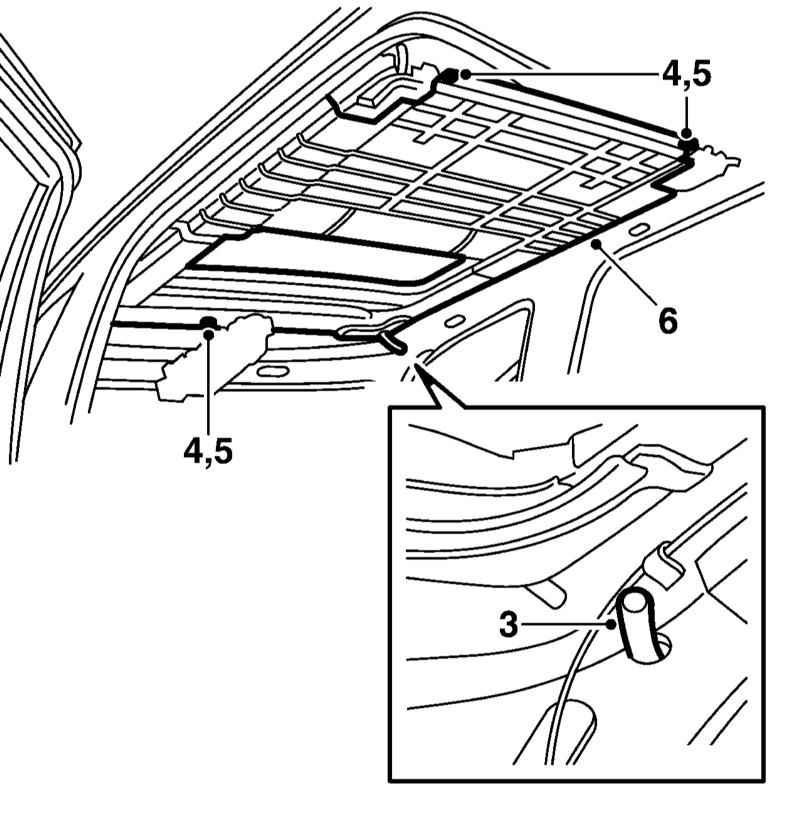

- Отсоедините от штуцеров на сборке люка 4 дренажных трубки (3).
|
- Отдайте крепёж сборки, оставив один винт на переднем крае и по винту в каждом заднем углу сборки (4,5). Затем вместе с помощником, выверните эти оставшиеся винты и снимите сборку верхнего люка.
- Установка производится в обратном порядке. В заключение проверьте исправность функционирования люка.
|
|
Крышка люка и э/мотор её привода
|
|
|
- Откройте люк и выверните винты накладки на передней части его крышки (2).
|
- Закройте люк и поднимите его заднюю часть.
- Потяните за задний край крышки назад, чтобы отцепить её накладку от фиксаторов (4).
|

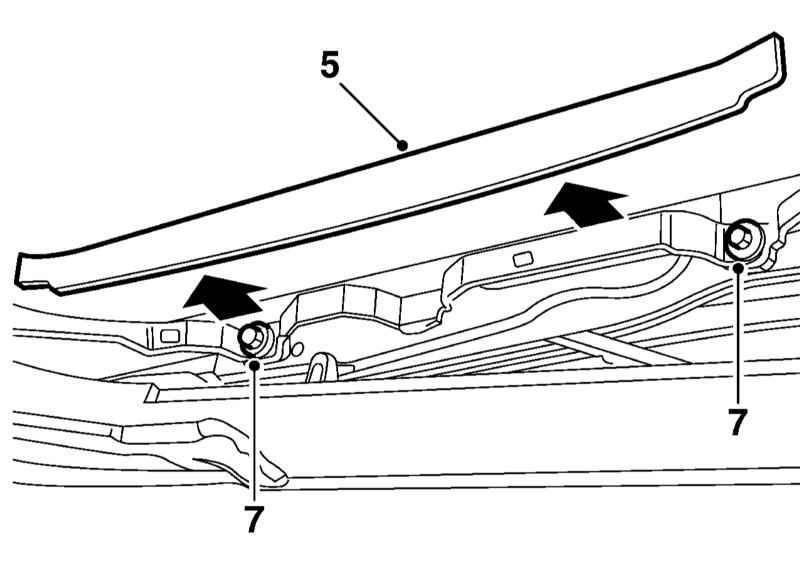

- Снимите с фиксаторов боковые накладки (5), поднимите заднюю часть крышки люка, выверните два болта (7) и снимите крышку.
|
|
При снятии э/мотора выворачивать винты и снимать крышку не нужно, достаточно снять накладки.
|
|

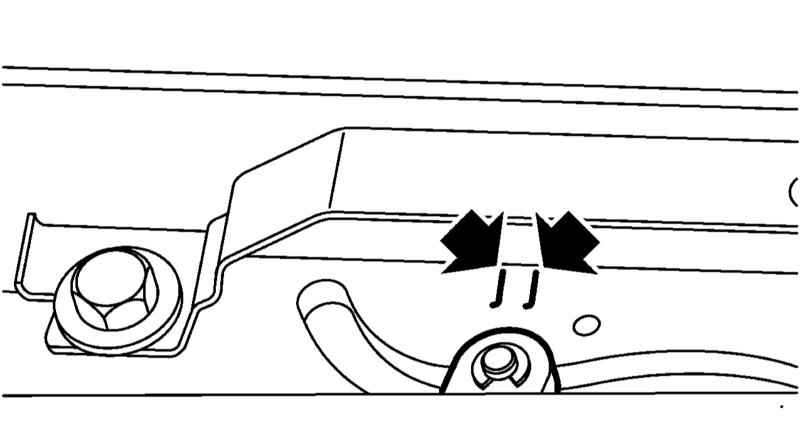

- Закройте люк и удостоверьтесь, что скользящие опоры расположены между метками на направляющей.
|
|
|
При установке нового мотора люк должен быть закрыт, т.к. мотор поставляется именно в этом положении.
|
- Снимите солнцезащитные козырьки и разъедините разъём электропроводки подсветки зеркала.
- Снимите рассеиватель салонного светильника, выверните винты и снимите потолочную консоль.
- Снимите внутреннее зеркало заднего вида.
|

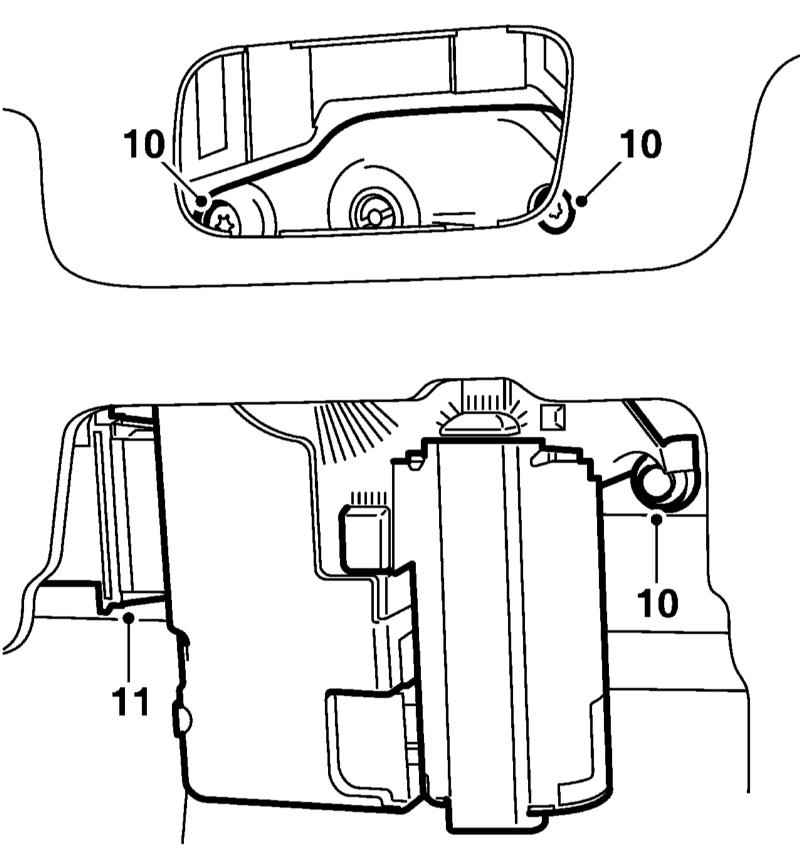

- Выверните болты крепления э/мотора (10), затем аккуратно отогните обшивку потолка и снимите э/мотор, разъединив его электропроводку (11).
|
- Установка производится в обратном порядке. Перед затягиванием крепежа э/мотора подвигайте его, чтобы убедиться в зацеплении шестерён привода. Крышку люка выровняйте с крышей. Допускается расположение переднего края немного ниже заднего края.
|
|
|
