13.1.11. Снятие, установка, разборка и сборка задней двери и её компонентов

Ниже рассматривается левая дверь; снятие и установка правой двери производится аналогично. Снятие и установка внутренней отделки задних дверей производится аналогично снятию и установке отделки передней двери (см. Раздел Снятие, установка, разборка и сборка передней двери и её компонентов).

Снятие, установка и регулировка двери

ПОРЯДОК ВЫПОЛНЕНИЯ

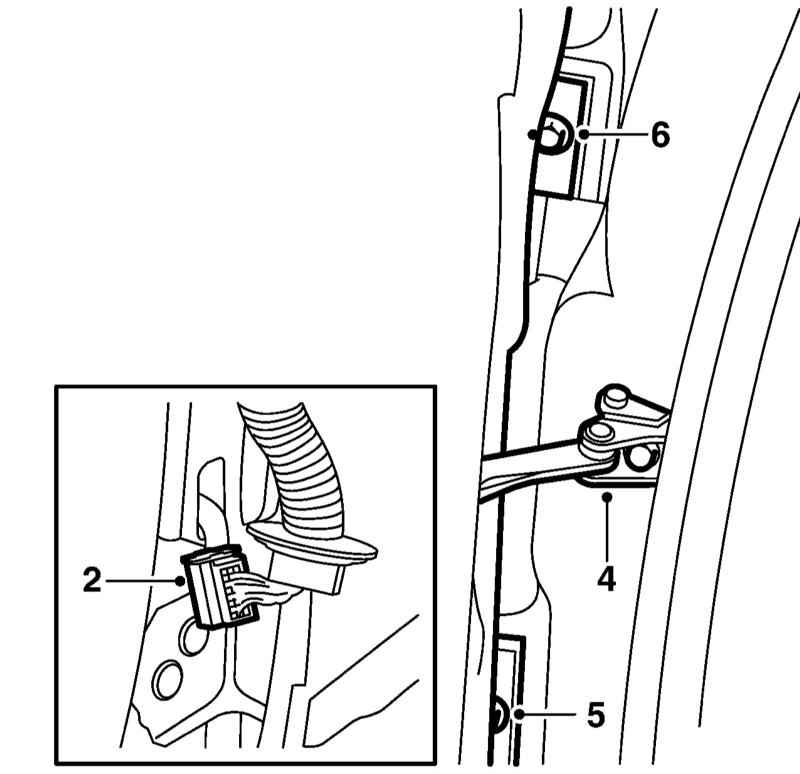

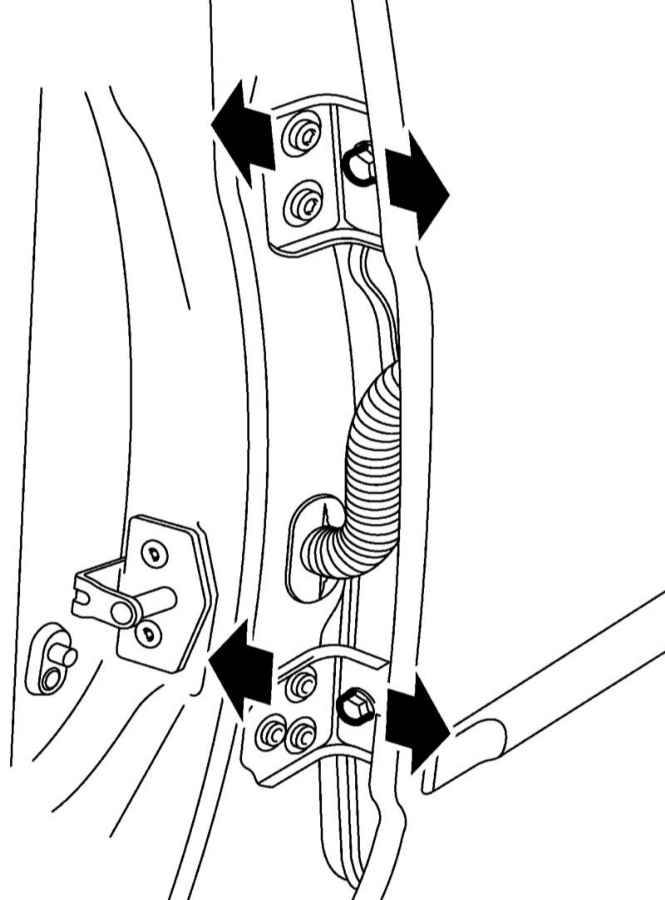

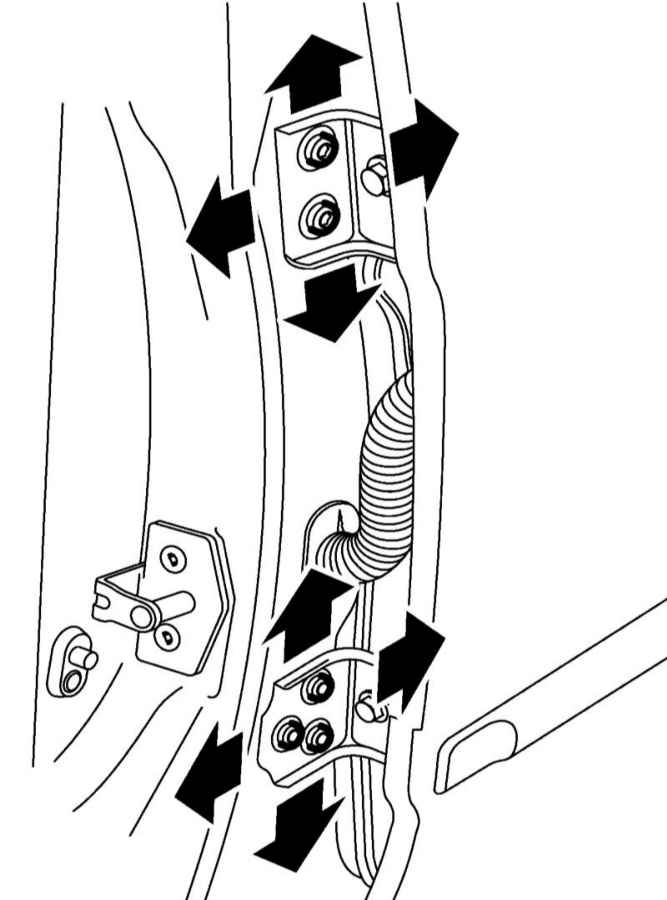

Откройте переднюю дверь, чтобы получить доступ к уплотнению жгута электропроводки в стойке B. Снимите уплотнение и разъедините разъём (2). Откройте заднюю дверь и снимите ограничитель её хода (4). Сначала отдайте гайку (5) нижней петли, а затем – верхней (6). Удерживайте дверь при снятии верхней гайки. Аккуратно снимите дверь с петель. Установка производится в обратном порядке. После установки отрегулируйте положение двери относительно кузова. Регулировка положения двери в продольной плоскости автомобиля производится при слегка вывернутых болтах крепления петель к кузову, а регулировка в поперечной плоскости – при ослабленный гайках. Регулировка положения задней двери в продольной плоскости. Регулировка положения задней двери в поперечной плоскости.

Стёкла

ПОРЯДОК ВЫПОЛНЕНИЯ

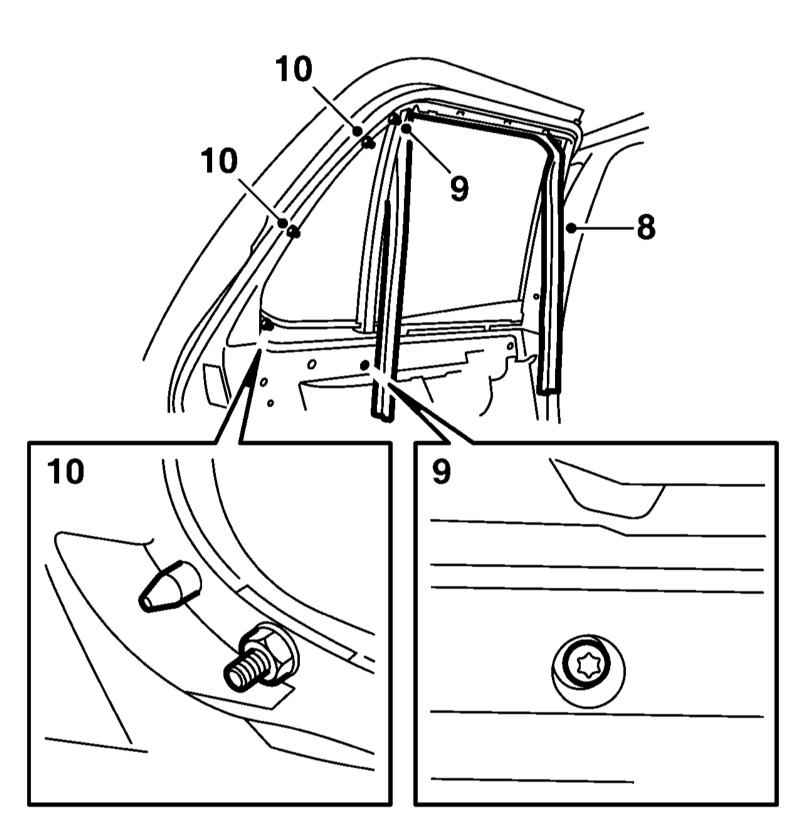

Снимите внутреннюю отделку двери (см. Раздел Снятие, установка, разборка и сборка передней двери и её компонентов) и влагозащитный экран. При снятии стёкол снимите их наружное уплотнение. Опустите стекло так, чтобы его держатель был виден через отверстие в двери. Закрепите стекло на раме при помощи полос липкой ленты. Отсоедините рычаги стеклоподъёмника от роликов нижней направляющей, вынув зажимы (5) и поддев рычаги широкой отвёрткой. Отвёртку вставляйте между рычагом и направляющей, чтобы не погнуть рычаг. Снимите липкую ленту и опустите стеклоподъёмник в нижнее положение, придерживая стекло, чтобы оно следовало за подъёмником. Снимите уплотнение (8) и выверните винты (8) направляющей и гайки (9) крепления фиксированного окна. Протолкните фиксированное стекло вперёд и снимите его с двери вверх. Снимите опускаемое стекло. Установка производится в обратном порядке.

Стеклоподъёмник

ПОРЯДОК ВЫПОЛНЕНИЯ

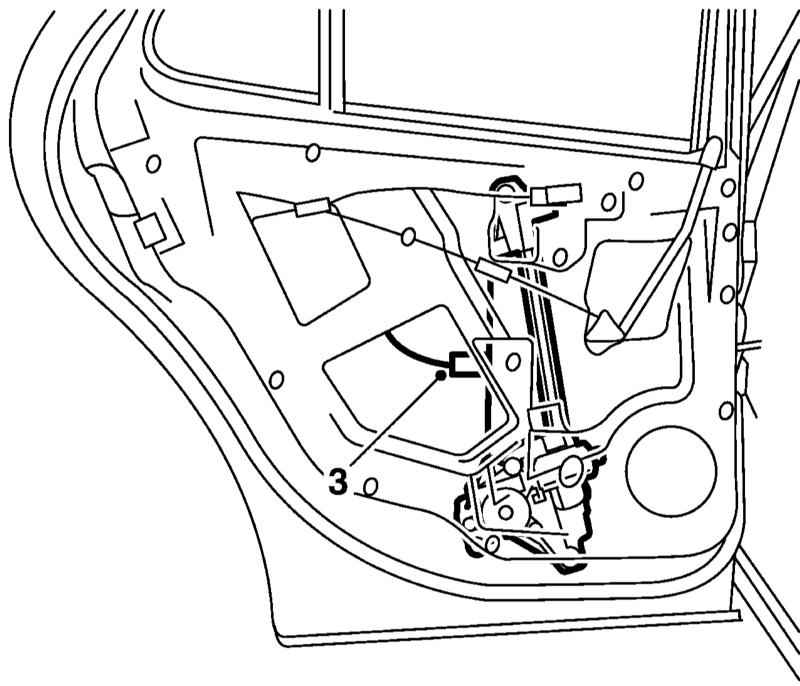

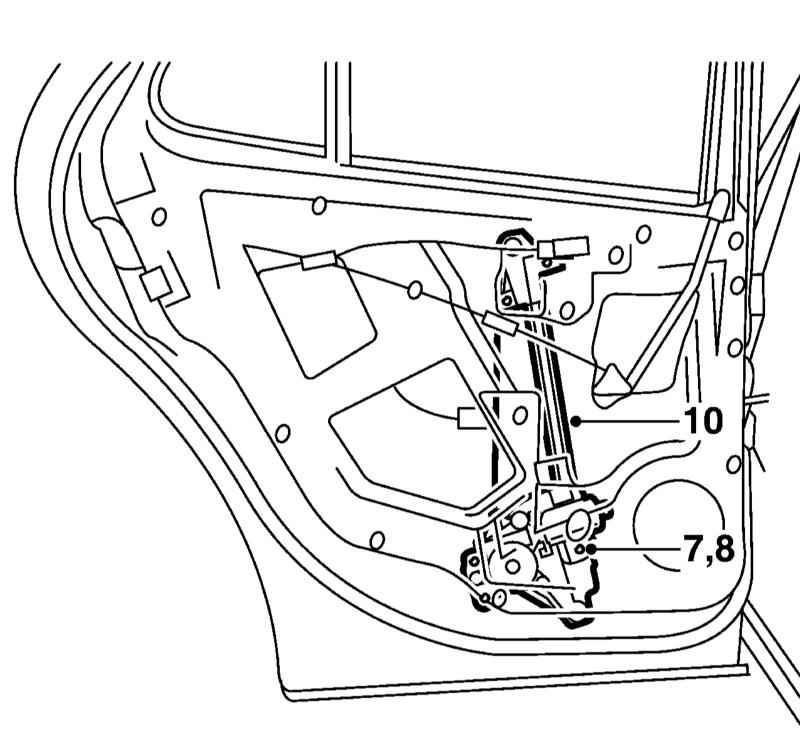

Разъедините разъём (6) стеклоподъёмника. Выпрессуйте центральные части заклёпок (7,8) и высверлите их. Опустите стеклоподъёмник и снимите его вместе с э/мотором. Э/мотор не отделим от стеклоподъёмника. Установка производится в обратном порядке.

Замок

ПОРЯДОК ВЫПОЛНЕНИЯ

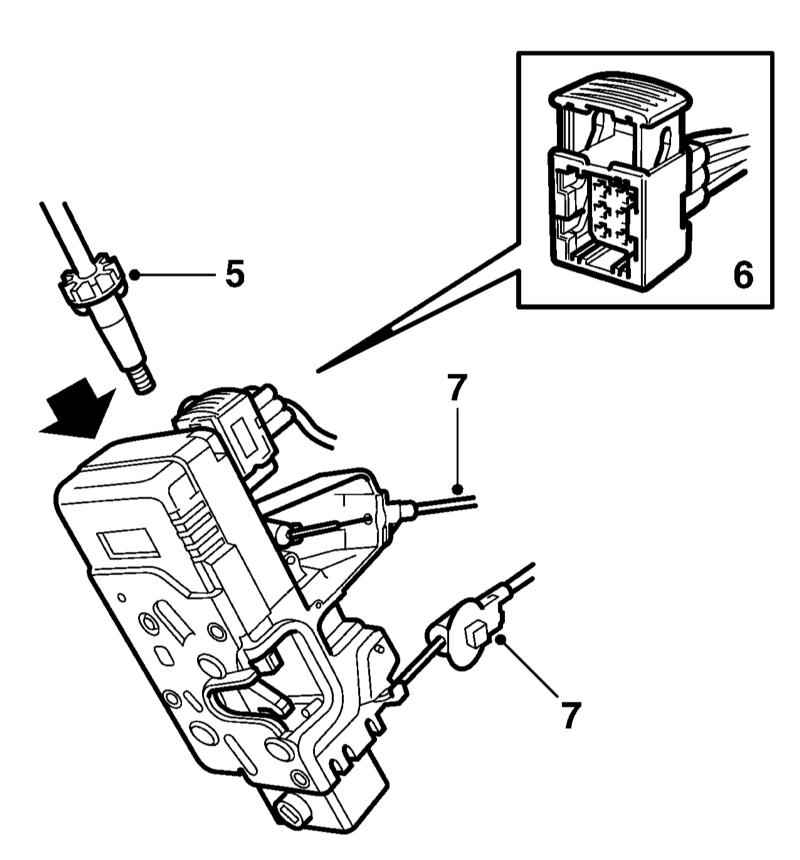

Снимите внутреннюю отделку двери (см. Раздел Снятие, установка, разборка и сборка передней двери и её компонентов) и влагозащитный экран. Выверните 3 винта крепления замка. Отсоедините трос от внутренней ручки двери и слегка потяните замок вниз, чтобы отцепить тягу (5). Приподнимите замок и разъедините разъём (6). Отсоедините тросы от ручки и тягу от замка (7). Установка производится в обратном порядке.

Ручка

ПОРЯДОК ВЫПОЛНЕНИЯ

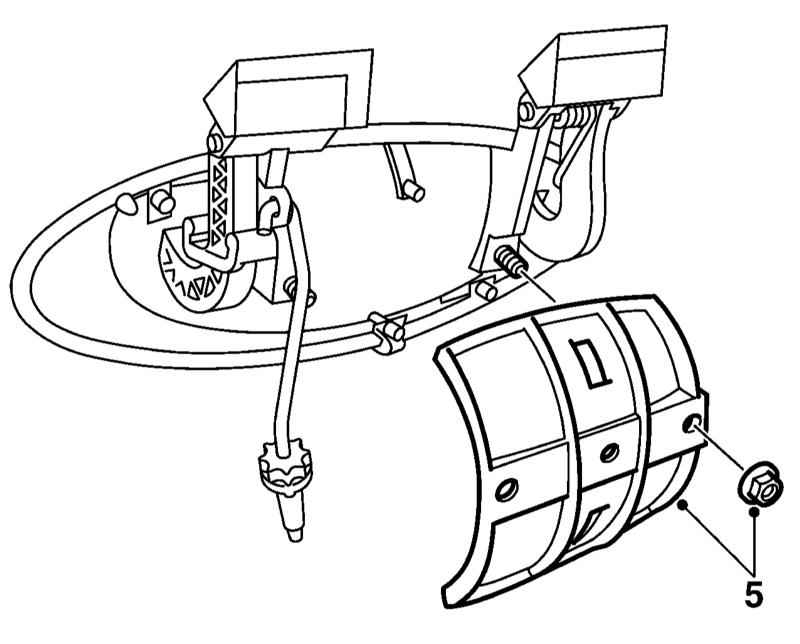

Откройте дверь и снимите полосу вокруг рамы двери. Снимите внутреннюю отделку двери (см. Раздел Снятие, установка, разборка и сборка передней двери и её компонентов) и влагозащитный экран. Отдайте крепёж и снимите пластину с задней стороны ручки. Выверните 3 винта крепления замка. Слегка потяните замок вниз, чтобы отцепить тягу (5). Снимите ручку с двери. Установка производится в обратном порядке.
