13.1.13. Снятие и установка крышки багажника и её компонентов

Крышка багажника

ПОРЯДОК ВЫПОЛНЕНИЯ

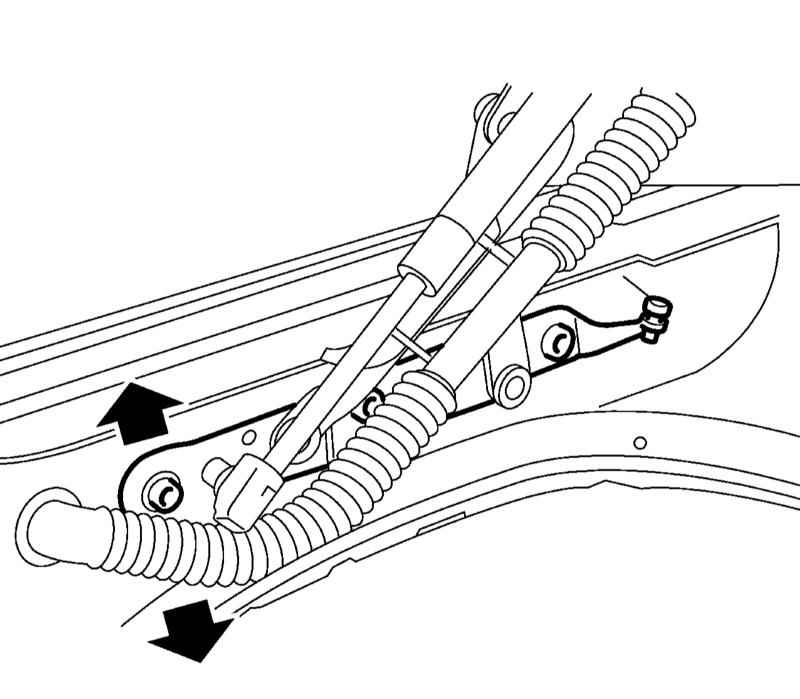

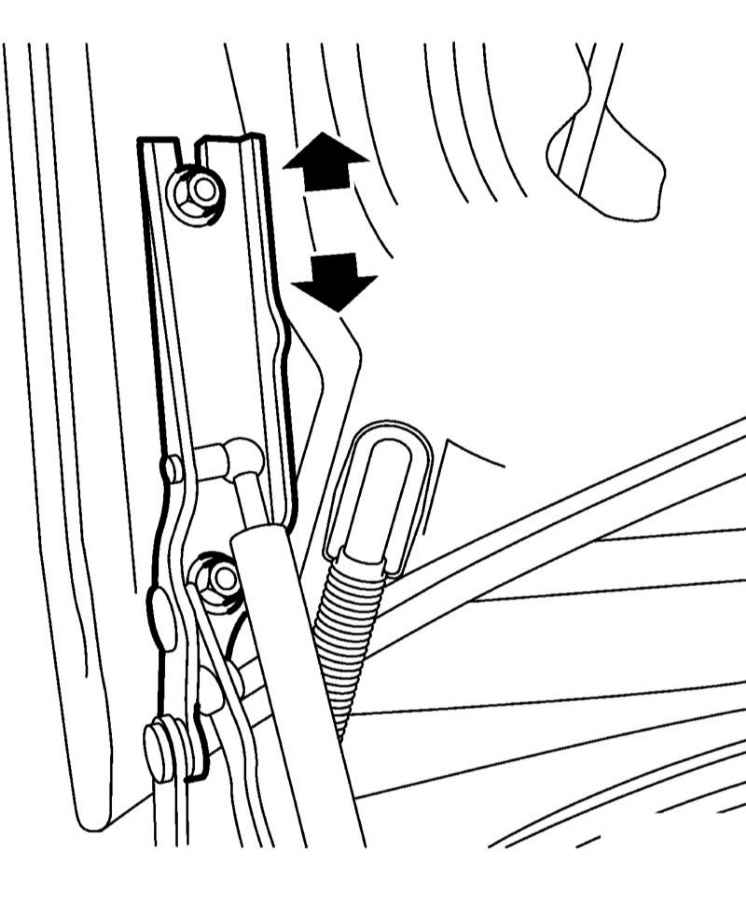

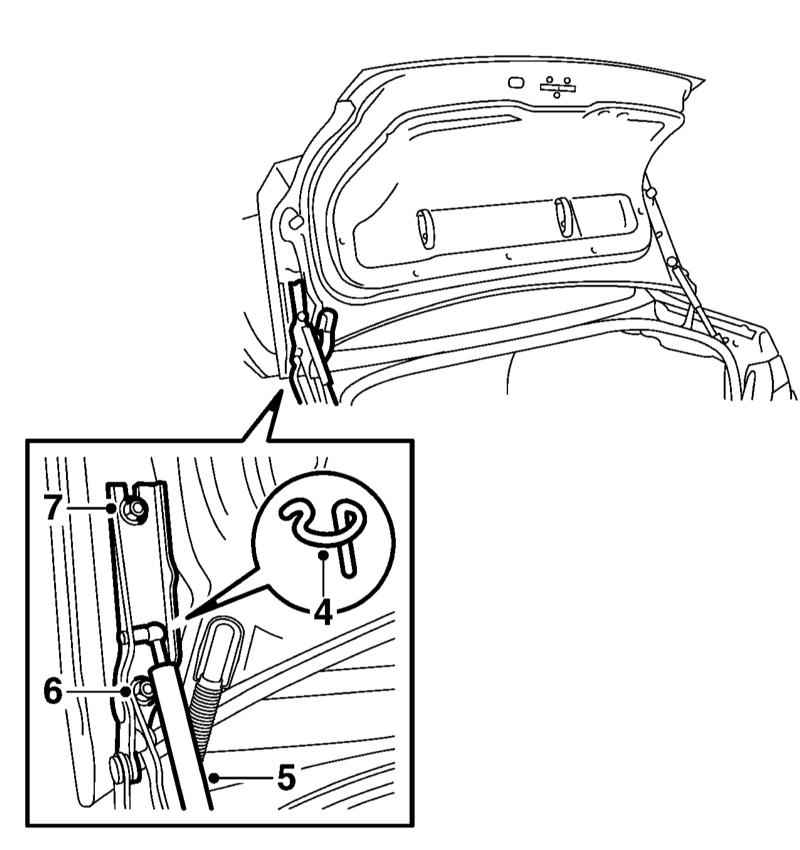

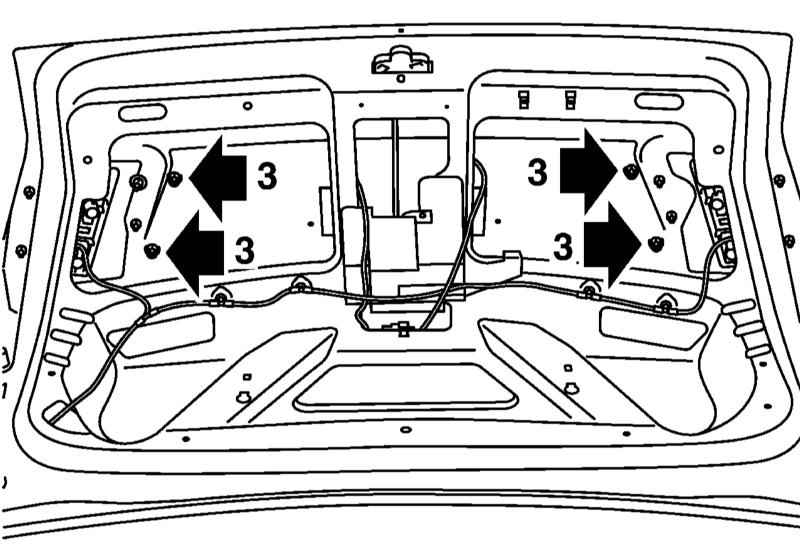

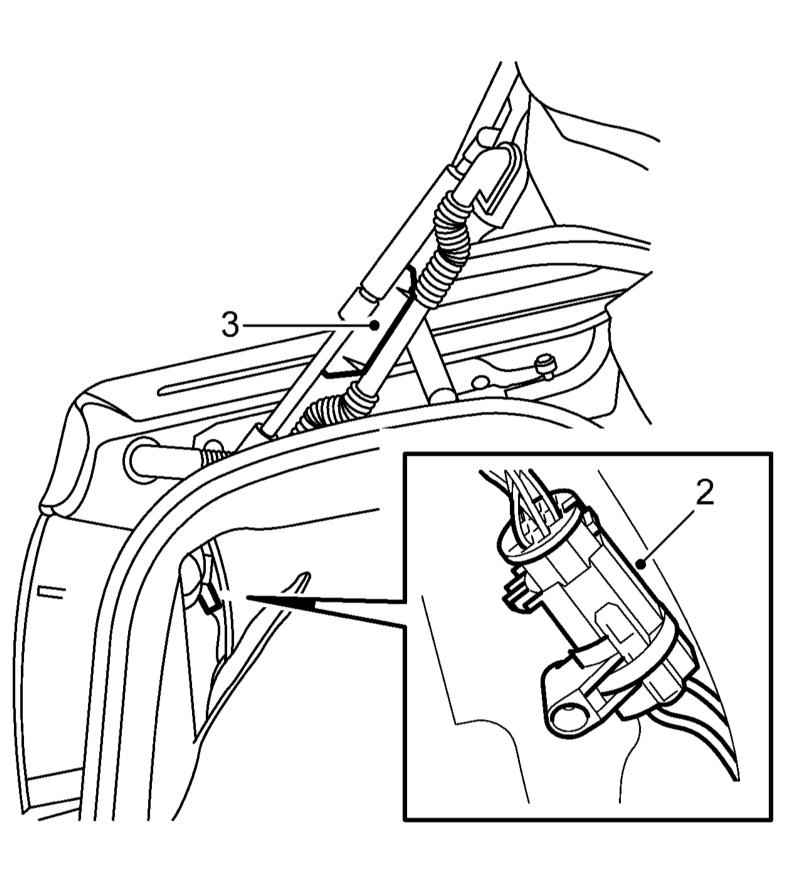

Откройте крышку багажника и разъедините разъём под крышкой в обшивке перед левым комбинированным фонарём (2). Отсоедините шланг (3) от кузова, а затем от петли. Снимите фиксатор (4) крепления стоки к шарниру и отсоедините стойку (5) от петли. Отдайте 2 нижние гайки (6) крепления крышки багажника к петлям, затем на несколько оборотов отдайте две верхние гайки (7) и снимите крышку багажника. Установка производится в обратном порядке. После установки отрегулируйте положение двери относительно кузова. Смещать крышку багажника вперёд-назад можно при отпущенных гайках. Регулировка крышки багажника по высоте производится при отпущенных винтах крепления её петель к кузову. Можно отдельно отрегулировать высоту передней стороны крышки багажника (при отпущенных передних винтах). Высота задней стороны крышки багажника регулируется посредством вращения резиновых опор.

Наружная ручка

ПОРЯДОК ВЫПОЛНЕНИЯ

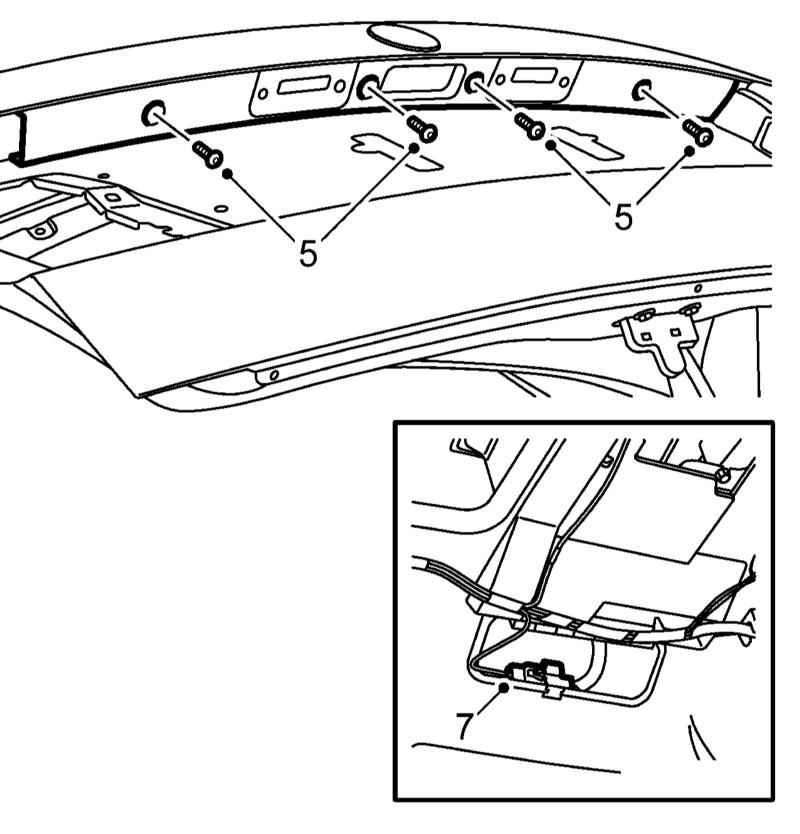

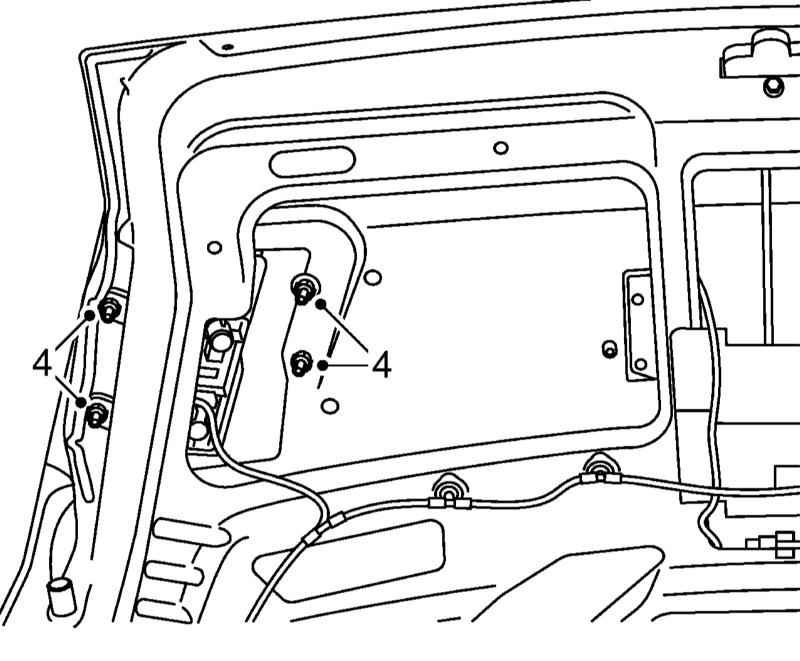

Снимите пластину номерного знака и откройте крышку багажника. Отдайте гайки крепления декоративной панели и снимите её. Отдайте гайки, сожмите фиксаторы и снимите левый комбинированный фонарь. Отдайте 4 гайки (5) крепления ручки, слегка оттяните её, разъедините разъём электропроводки (7) и снимите ручку. Установка производится в обратном порядке.

Замок

ПОРЯДОК ВЫПОЛНЕНИЯ

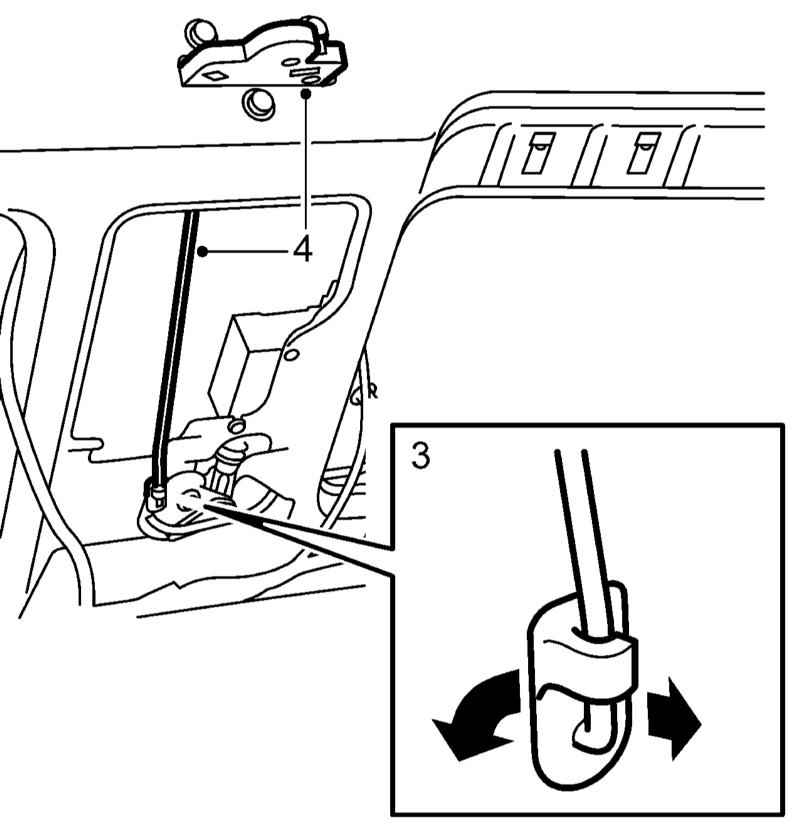

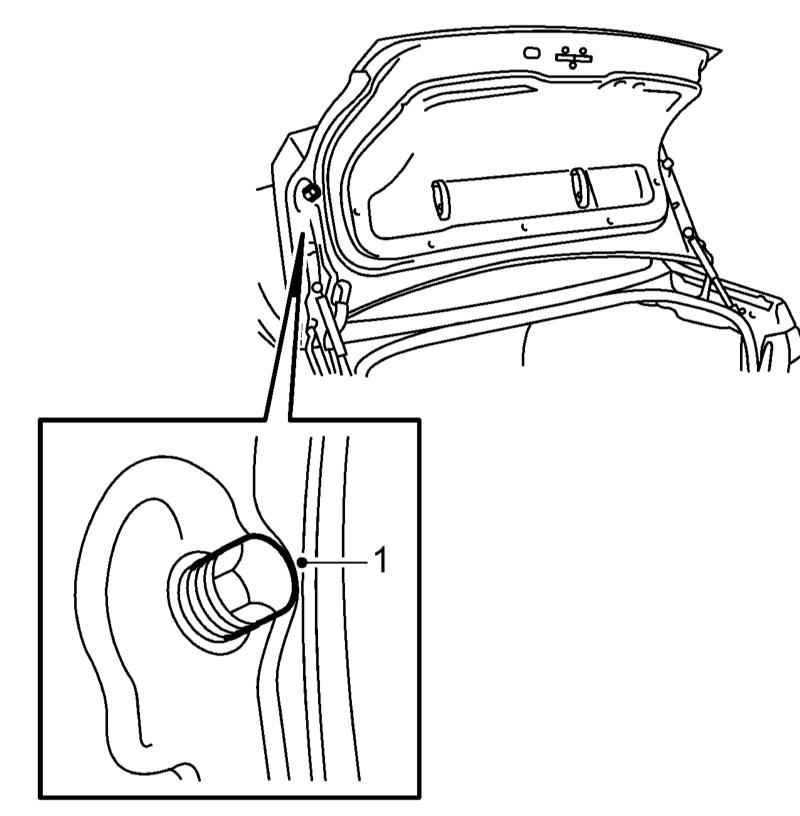

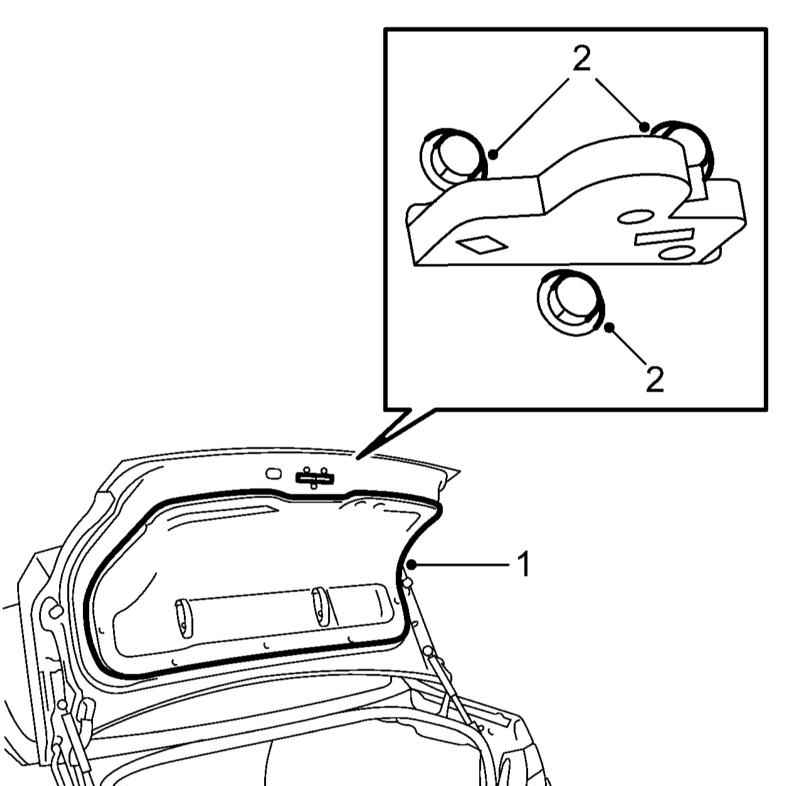

Снимите внутреннюю ручку и обшивку изнутри багажника (1). Выверните 3 винта крепления замка (2). Поверните фиксатор (3) штока привода замка и отсоедините шток. Снимите шток и замок (4). При замене замка перенесите шток на новый замок.

Э/мотор привода замка

ПОРЯДОК ВЫПОЛНЕНИЯ

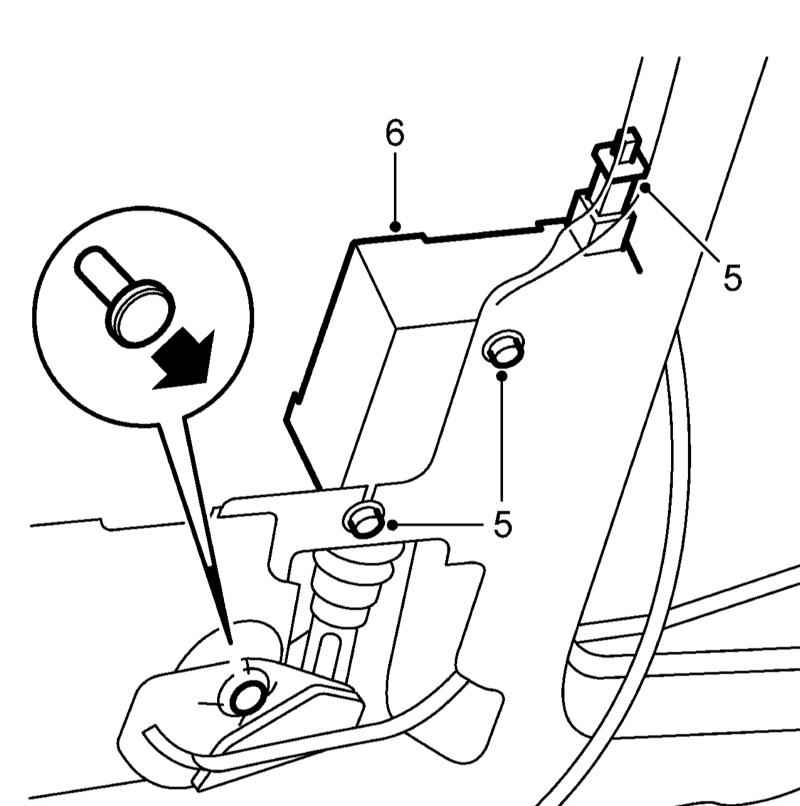

Снимите внутреннюю ручку и обшивку изнутри багажника (1). Поверните фиксатор (3) штока привода замка и отсоедините шток. Извлеките центральный штифт крепления механизма привода замка и снимите механизм, оставив его висеть на тяге. Выверните винты крепления э/мотора, разъедините разъём (5) и снимите э/мотор (6). Установка производится в обратном порядке.
