10.3.2. Разборка, сборка и чистка шарниров приводных валов
|
Попадание грязи под защитные чехлы шарниров приводных валов не допустимо, поэтому предварительно следует очистить чехлы и область вокруг них, а также позаботиться о чистоте во время проведения работ.
|

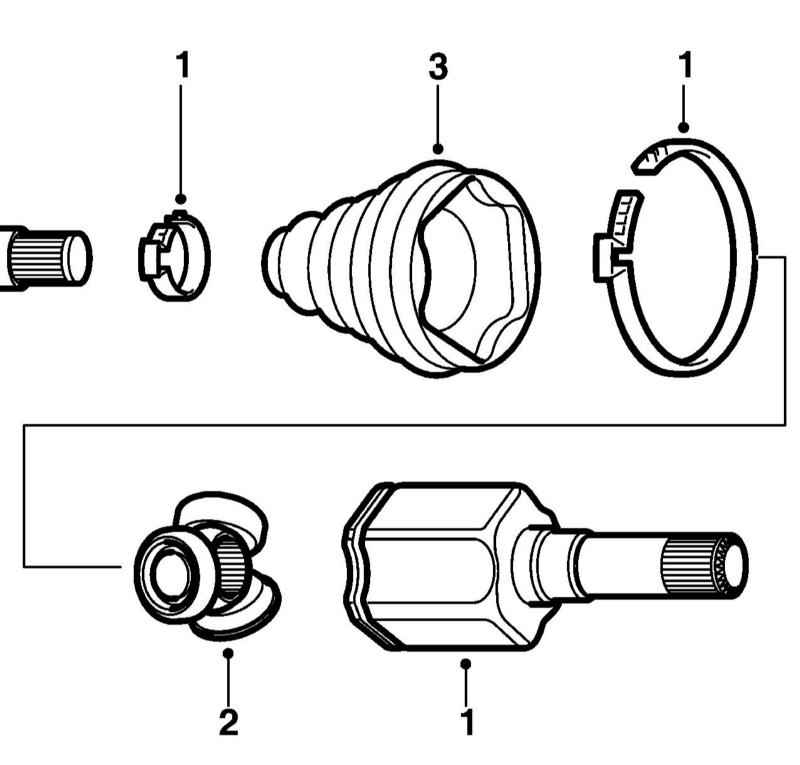

Внутренний шарнир
|
|
|
- Снимите хомуты крепления защитного чехла шарнира и снимите кожух триподного шарнира (1).
|
- Очистите и снимите стопорное кольцо, после чего сбейте шарнир (2) с вала.
- Снимите с вала защитный чехол (3) шарнира и очистите все детали.
- Наденьте на вал
новый защитный чехол и
новый хомут чехла.
- Установите на вал шарнир и проверьте, что его скошенная сторона обращена к приводному валу. Используйте
новое стопорное кольцо.
- Набейте шарнир смазкой в соответствии с требованиями
Спецификаций.
- Установите корпус шарнира и закрепите защитный чехол
новым хомутом.
|
|

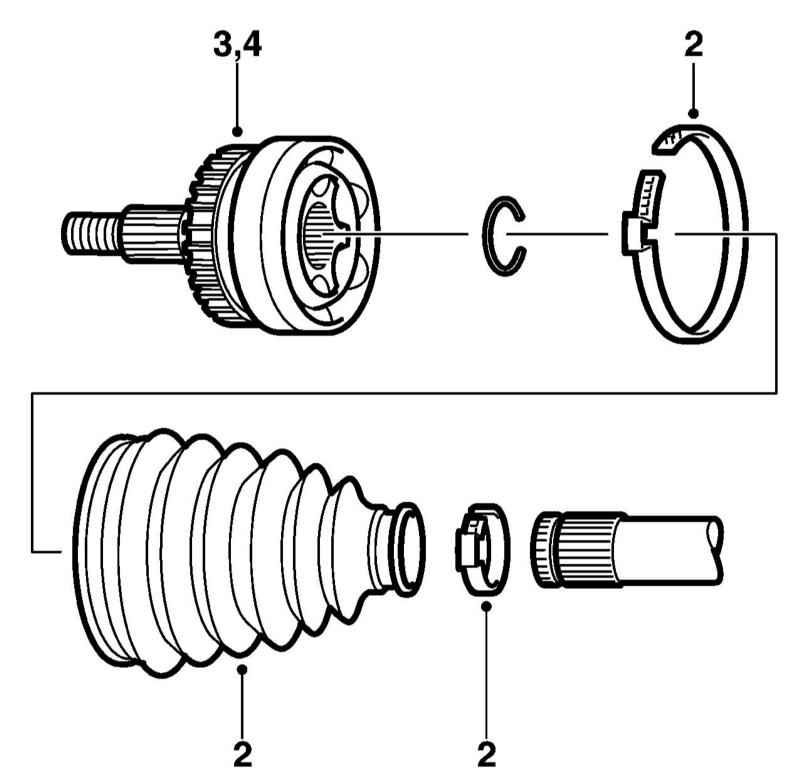

Наружный шарнир
Разборка и сборка
|
|
|
- Закрепите приводной вал в тисках, снимите хомуты защитного чехла (2) шарнира и сдвиньте чехол на вал.
|
- Очистите шарнир (4) от смазки и сбейте его молотком с мягким бойком.
- Снимите с вала старый защитный чехол и установите
новый чехол.
- Набейте шарнир смазкой в соответствии с требованиями
Спецификаций и впрессуйте в него приводной вал.
- Установите защитный чехол в правильное положение и закрепите его
новыми хомутами.
|
|

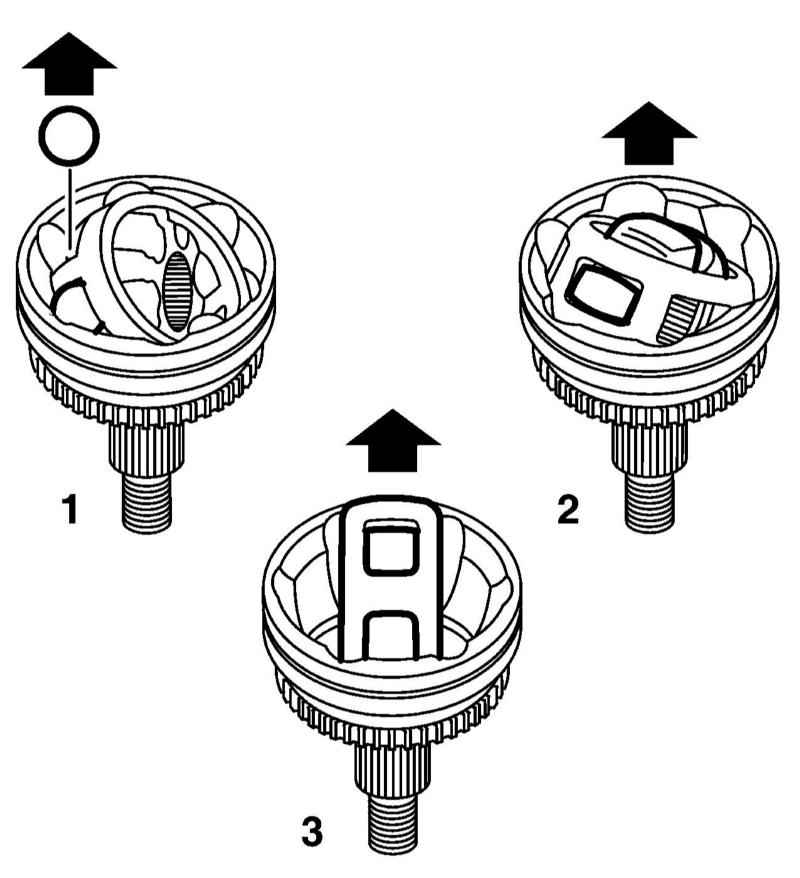

Чистка
|
|
|
- Поверните подшипник так, чтобы можно было извлечь шарики (1), затем поверните внутреннюю обойму так, чтобы её можно было извлечь из наружной обоймы (2) и снимите наружную обойму (3).
|
- Очистите снятые компоненты подшипника и очистите их.
- Установка производится в обратном порядке.
|
|
|
