2.2.11.8. Проверка зазора между поршневыми кольцами и канавками поршня

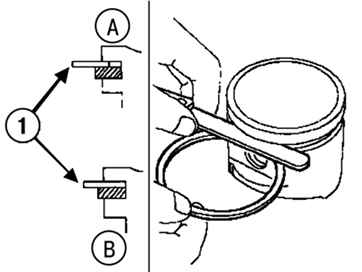

Рис. 2.154. Проверка зазора между канавками поршня и поршневыми кольцами: 1 – щупы; А – неправильное положение щупа; В – правильное положение щупа

Набором щупов проверьте зазоры между канавками поршня и поршневыми кольцами (рис. 2.154).

Зазор для верхнего компрессионного кольца должен быть в пределах 0,04–0,08 мм.

Зазор для нижнего компрессионного кольца должен быть в пределах 0,025–0,07 мм.

Зазор для маслосъемного кольца должен быть в пределах 0,08–0,22 мм.

При выходе величин зазоров за указанные значения замените поршень с поршневым пальцем или поршневые кольца.
