2.2.11.21. Сборка поршня и шатуна

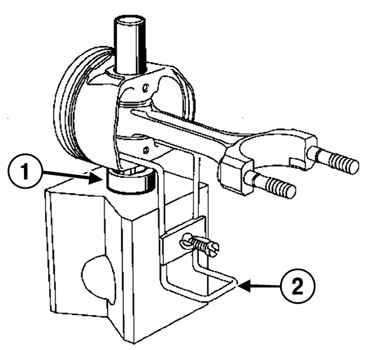

Рис. 2.178. Установка поршня на кольцо: 1 – кольцо; 2 – зажим

Установите на призму кольцо В10 и поршень с опорой на кольцо (ориентированный в правильном положении) и скрепите все детали зажимом (рис. 2.178).

Убедитесь, что отверстие поршневого пальца совпадает с отверстием кольца В10.

Смажьте центрирующую оправку и поршневой палец моторным маслом.

Вставьте поршневой палец в сборку и проверьте, свободно ли он вращается. При необходимости отцентрируйте поршень.

Следующие операции нужно выполнить быстро, чтобы не допустить охлаждения головки шатуна.

Когда кусочек припоя достигнет температуры плавления (превратится в каплю):

– удалите каплю припоя;

– вставьте центрирующую оправку в поршень;

– вставьте правильно ориентированный шатун в поршень;

– быстро опустите поршневой палец до упора центрирующей оправки в дно приспособления.

Убедитесь в том, что поршневой палец не выступает из поршня при любых положениях шатуна.
