2.2.11.19. Подготовка поршневых пальцев

Проверьте, свободно ли вращаются поршневые пальцы в бобышках соответствующих новых поршней.

Используйте центрирующую оправку С13 и монтажную оправку А13 из комплекта (Mot. 574-22) для поршневых пальцев без буртика.

Используйте центрирующую оправку С13 и монтажную оправку А13-01 из комплекта (Mot. 574-24) для поршневых пальцев с буртиком.

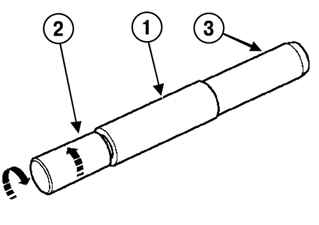

Рис. 2.176. Установка поршневого пальца на монтажную оправку: 1 – поршневой палец; 2 – монтажная оправка; 3 – центрирующая оправка

Установите поршневой палец на монтажную оправку и заверните центрирующую оправку до затяжки сборки (рис. 2.176).

Отверните на четверть оборота монтажную оправку.
