2.2.11.4. Проверка диаметра опор коренных подшипников коленчатого вала

Установите крышки коренных подшипников коленчатого вала, установив крышку 1 со стороны маховика.

Рис. 2.149. Порядок затягивагия болтов крепления крышек коренных подшипников коленчатого вала

Затяните в показанном на рисунке 2.149 порядке требуемым моментом (25 Н·м + 47°±5°) и доверните на требуемый угол болты крепления крышек коренных подшипников коленчатого вала.

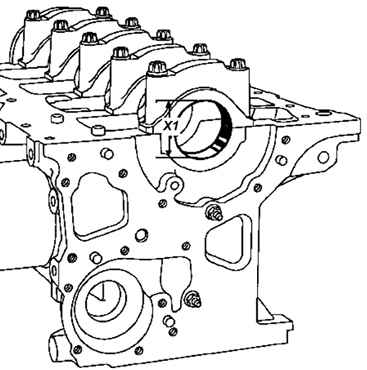

Рис. 2.150. Диаметр отверстий опор коленчатого вала

Измерьте диаметр отверстий опор коленчатого вала, который должен быть в пределах Х1 51,936–51,949 мм (рис. 2.150).

Снимите крышки коренных подшипников коленчатого вала.
