2.2.11.20. Установка положения поршней по отношению к шатунам

Поршни маркированы меткой «V» на головке, которая должна располагаться со стороны маховика.

Расположите головку поршня меткой «V» вверх.

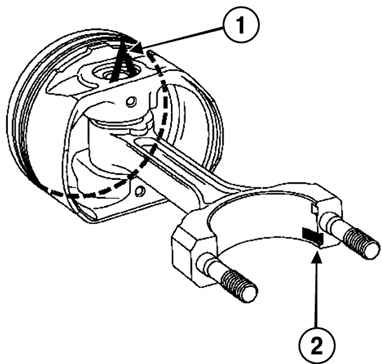

Рис. 2.177. Установка поршневого пальца на монтажную оправку: 1 – метка; 2 – усик шатунного вкладыша

Направьте стопорный усик шатунного вкладыша вниз (рис 2.177).
