3.2.8. Зубчатый ремень

I – шкивы распределительных валов II – шкив коленчатого вала

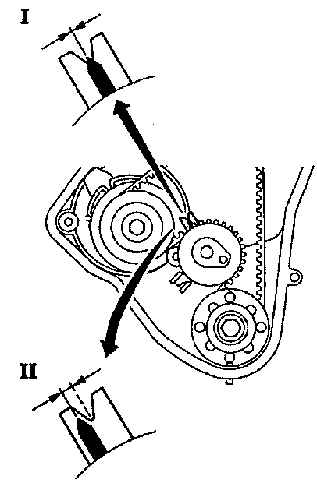

I – новый зубчатый ремень II – повторно используемый зубчатый ремень

Замену зубчатого ремня необходимо производить на холодном двигателе.

ПОРЯДОК ВЫПОЛНЕНИЯ

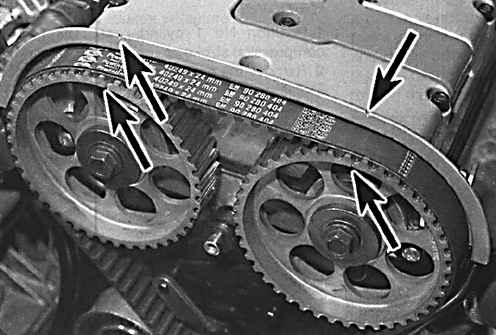

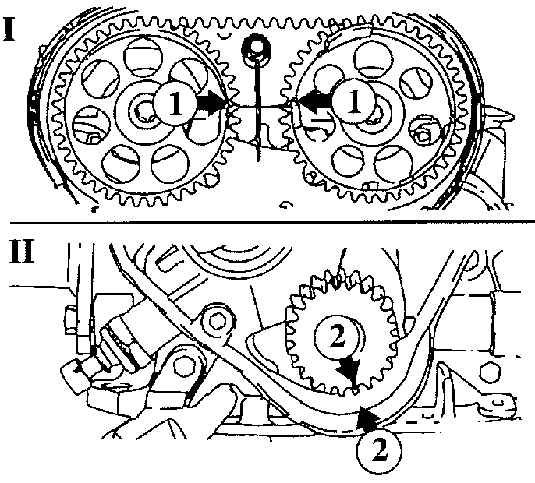

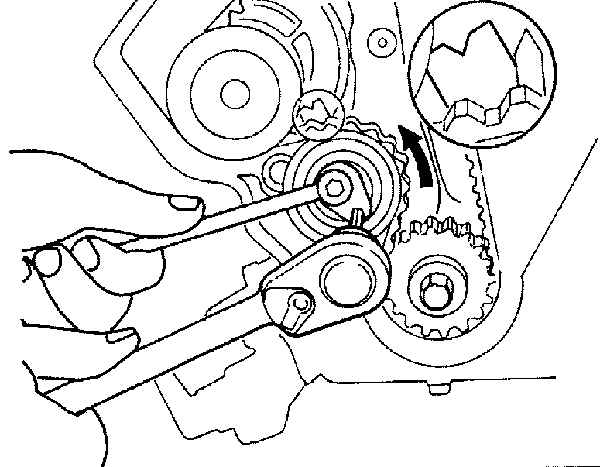

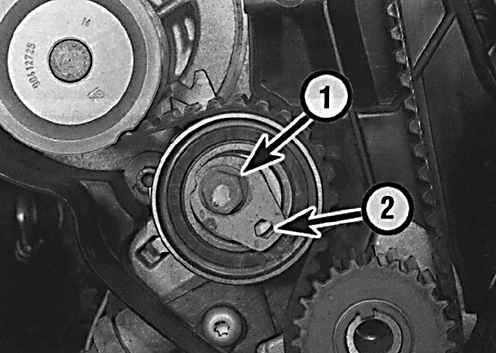

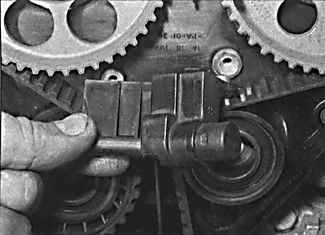

1. Установите поршень первого цилиндра в ВМТ на такте сжатия. 2. Снимите шкив коленчатого вала. 3. На моделях 1,6 л отвинтите болт крепления нижнего кожуха и снимите нижний кожух зубчатого ремня. 4. На моделях 1,6 л проверьте, что установочные метки шкивов распределительных валов совместились с верхней поверхностью головки блока цилиндров, а установочная метка шкива коленчатого вала совместилась с указателем (см. рис. Расположение установочных меток шкивов распределительных валов и коленчатого вала при установке поршня первого цилиндра в ВМТ в такте сжатия ). 5. Отвинтите два болта крепления датчика распределительного вала к головке блока цилиндров и переместите датчик в сторону. 6. На моделях 1,8 и 2,0 л проверьте, что установочные метки шкивов распределительных валов совместились с метками на крышке головки блока цилиндров, а установочная метка шкива коленчатого вала совместилась с указателем на корпусе (метки указаны стрелками). 7. Ослабьте болт механизма натяжения зубчатого ремня (1). Используя ключ, поверните рычаг механизма натяжения по часовой стрелке до упора, в результате чего уменьшится натяжение ремня. Затем затяните болт крепления механизма натяжения (отверстие под ключ указано цифрой 2). 8. Снимите зубчатый ремень со шкивов. Не проворачивайте коленчатый вал или распределительные валы до установки зубчатого ремня. 9. Проверьте зубчатый ремень на износ, расслоение или замасливание. Если на зубчатом ремне имеются следы масла, перед установкой нового ремня найдите источник утечки масла и устраните его.

ПОРЯДОК ВЫПОЛНЕНИЯ

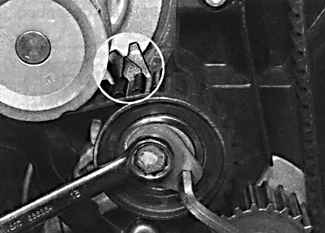

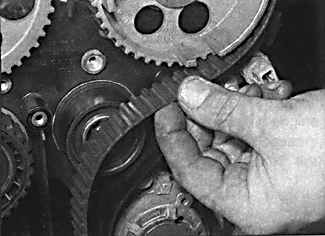

1. Тщательно очистите шкивы зубчатого ремня, шкив механизма натяже-ния и промежуточный шкив. 2. Проверьте, что установочные метки шкивов (А – метка шкива коленчатого вала) совмещены с указателями (В). 3. Установите зубчатый ремень на шкив коленчатого вала и шкивы распределительного вала таким образом, чтобы передняя часть зубчатого ремня была постоянно натянута. В последнюю очередь установите зубчатый ремень на шкив водяного насоса и шкив механизма натяжения. 4. Ослабьте болт механизма натяжения зубчатого ремня для освобождения пружины механизма натяжения. Поверните рычаг механизма натяжения против часовой стрелки до тех пор, пока указатель механизма натяжения не достигнет упора. Затяните болт крепления механизма натяжения. 5. Повторно проверьте правильность совмещения установочных меток шкивов с указателями. 6. За болт крепления шкива коленчатого вала проверните коленчатый вал на два полных оборота. 7. Повторно проверьте, что установочные метки шкивов зубчатого ремня совместились с указателями, после чего ослабьте болт крепления механизма натяжения зубчатого ремня. 8. Если устанавливается новый зубчатый ремень, необходимо отрегулировать механизм натяжения так, чтобы указатель совместился с предохранителем на опорной пластине. 9. Если зубчатый ремень устанавливается повторно, необходимо отрегулировать механизм натяжения так, чтобы указатель был расположен на 4 мм влево от предохранителя на опорной пластине (см. рис. Положение указателя механизма натяжения зубчатого ремня). 10. Установите кожух зубчатого ремня и шкив коленчатого вала. На модели 1,6 л необходимо установить датчик распределительного вала до ус-тановки кожуха зубчатого ремня.
