3.2.5. Крышка головки блока цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

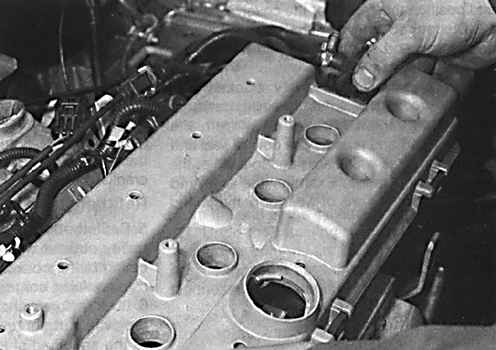

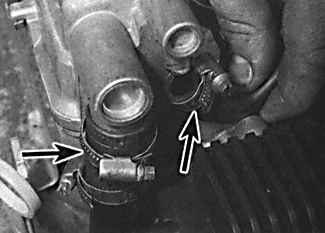

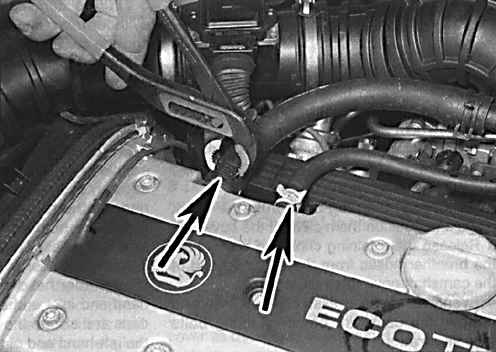

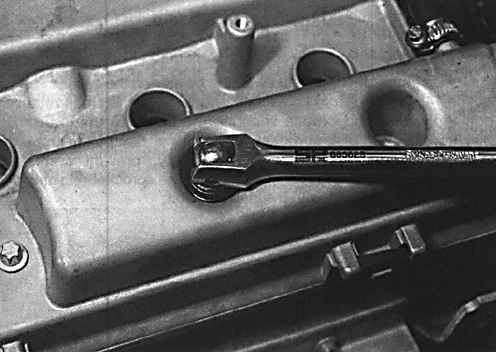

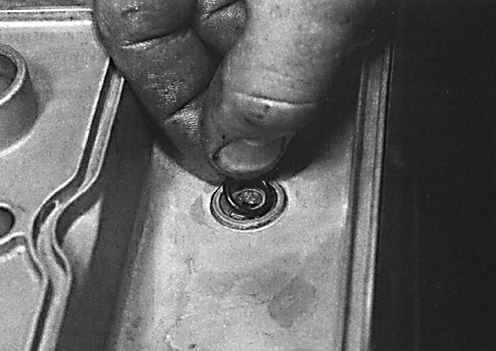

Двигатели 1,6 л 1. Снимите верхнюю секцию впускного коллектора. 2. Снимите наконечники высоковольтных проводов со свечей зажигания. 3. Освободите хомуты и отсоедините шланги вентиляции картера двигателя (указаны стрелками) с левого переднего конца крышки головки блока цилиндров. 4. Равномерно и постепенно отвинтите болты крепления крышки головки блока цилиндров. 5. Снимите крышку головки блока цилиндров и проверьте состояние уплотнений и шайб под болты крепления головки. Двигатели 1,8 и 2,0 л 6. Ослабьте хомуты и отсоедините шланги вентиляции картера от задней части крышки головки блока цилиндров (места соединения шлангов указаны стрелками). 7. Отвинтите винты и снимите крышку свеч зажигания. Снимите со свеч зажигания высоковольтные провода. 8. Отсоедините электрический разъем от датчика распределительного вала. 9. Равномерно и постепенно отвинтите винты крепления крышки головки блока цилиндров. 10. Снимите крышку головки блока цилиндров и проверьте состояние уплотнительных колец в гнездах под болты крепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

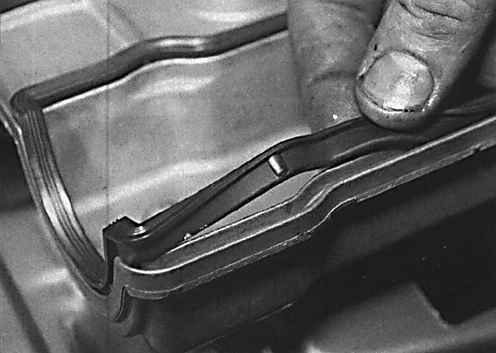

1. Проверьте, что крышка головки и поверхность головки блока цилиндров чистые и сухие. Установите прокладку в крышку головки. 2. Установите кольцевые уплотнения в гнезда под болты. 3. Нанесите тонкий слой герметика на крышку переднего и заднего подшипников распределительного вала. 4. Установите крышку головки блока цилиндров и затяните болтами. Затягивание болтов производите от центра по спирали. 5. Подсоедините шланги вентиляции картера и закрепите их хомутами. Установите высоковольтные провода на свечи зажигания. 6. Установите верхнюю секцию впускного коллектора. Двигатели 1,8 и 2,0 л 7. Установка крышки головки производится таким же образом, как и для двигателя 1,6 л.
