| 1. Очистите шкивы зубчатого ремня. Проверьте,
что шкивы распределительного вала и топливного насоса зафиксированы
болтами. Временно установите шкив коленчатого вала к зубчатому шкиву
и проверьте, что метка на шкиве совмещается с указателем на корпусе
масляного насоса. Также метка на зубчатом шкиве коленчатого вала должна

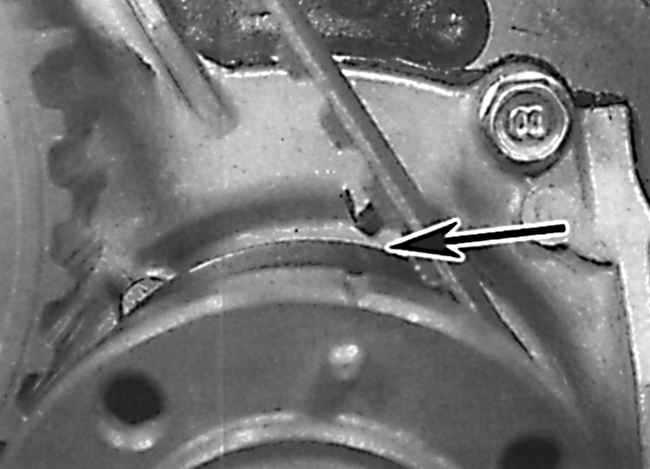

совмещаться с указателем на корпусе масляного насоса (см. рис. Совмещение
метки на шкиве коленчатого вала с указателем на корпусе масляного
насоса). |
| 2. Снимите вспомогательный шкив коленчатого
вала и установите зубчатый ремень на шкивы коленчатого вала, масляного
насоса, топливного насоса, шкив распределительного вала и проверьте,
чтобы задняя ветвь ремня была туго натянута. Проверьте, что установочные
метки шкивов совмещены с указателями.
|
| 3. Натяните зубчатый ремень пружиной шкива
механизма натяжения.
|
| 4. Проверьте, что установочная метка шкива коленчатого
вала совмещена с указателем, после чего отвинтите зажимные болты от
шкивов топливного насоса и шкива распределительного вала.
|
| 5. Ослабьте болт крепления шкива механиз ма
натяжения и поверните шкив коленчатого вала в обратную сторону на
60° (против часовой стрелки). Для того чтобы автоматически отрегулировать
натяжение зубчатого ремня, зафиксируйте шкив коленчатого вала от проворачивания

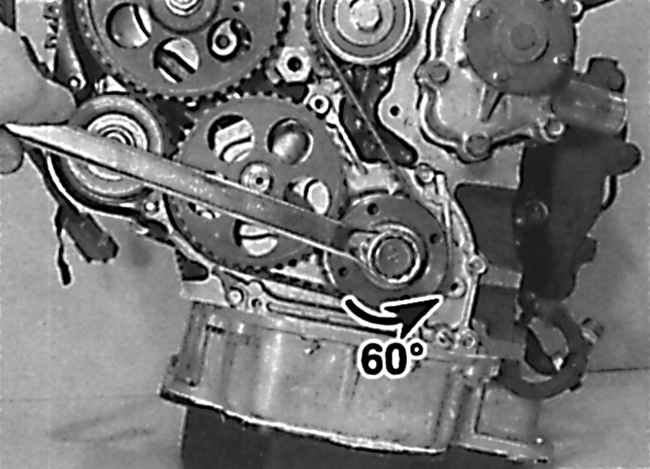

и затяните болт крепления шкива механизма натяжения (см. рис. Проворачивание
коленчатого вала на 60° против часовой стрелки для регулировки натяжения
зубчатого ремня). |
| 6. Проверните коленчатый вал на два полных оборота
и проверьте, что все установочные метки на шкивах совместились с указателем.
|

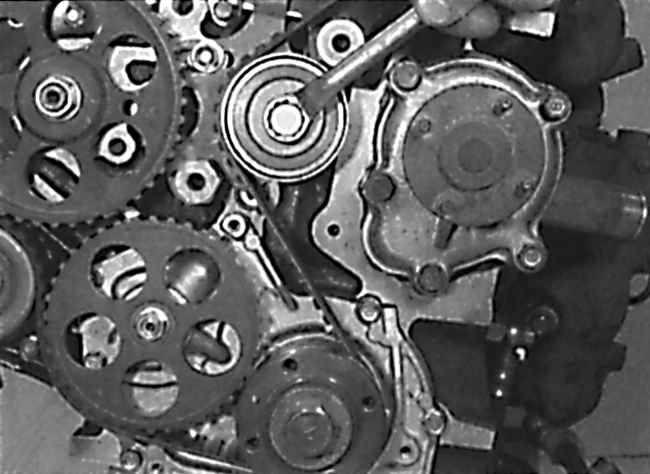

| 7. Ослабьте болт крепления шкива механизма натяжения
и проверните коленчатый вал на 60° против часовой стрелки для того,
чтобы отрегулировать натяжение зубчатого ремня. Зафиксируйте шкив
коленчатого вала от проворачивания и затяните болт крепления механизма
натяжения. |
| 8. Установите коленчатый вал двигателя в положение,
при котором поршень первого цилиндра находится в верхней мертвой точке
в такте сжатия и проверьте, что все установочные метки на шкивах совмести
лись с указателями.
|
| 9. Установите кожухи зубчатого ремня и шкив
коленчатого вала.
|
Замену зубчатого ремня
необходимо производить на холодном двигателе.
