3.3.13. Проверка и регулировка зазоров клапановПроверка
Проверку зазоров клапанов необходимо производить после появления стука клапанов,
капитального ремонта двигателя или при уменьшении мощности двигателя. Проверку
и регулировку производите на холодном двигателе.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Затяните ручной тормоз, поднимите переднюю
часть автомобиля и снимите правое переднее колесо. |
| 2. Снимите крышку головки блока цилиндров.
|
| 3. Проверните коленчатый вал за болт крепления
шкива коленчатого вала по часовой стрелке, пока установочная метка
на шкиве коленчатого вала не совместится с указателем на корпусе масляного
насоса. Для облегчения проворачивания коленчатого вала вывинтите топливные
форсунки. |
| 4. Проверьте, что кулачки первого цилиндра распределительного
вала направлены вверх. Если кулачки направлены вниз, проверните коленчатый
вал на один полный оборот. |
| 5. Нарисуйте схему двигателя и пронумеруйте
цилиндры от 1 до 4. Цилиндр № 1 находится со стороны зубчатого ремня.
Отметьте положение каждого клапана вместе с зазором клапана. При проверке
зазоров клапанов кулачок проверяемого клапана должен быть направлен
вверх. |
| 6. Если все зазоры находятся в требуемых пределах,
установите крышку головки блока цилиндров, установите колесо и опустите
автомобиль. Если фактически зазор не соответствует норме, необходимо
произвести регулировку.
|
|
Регулировка

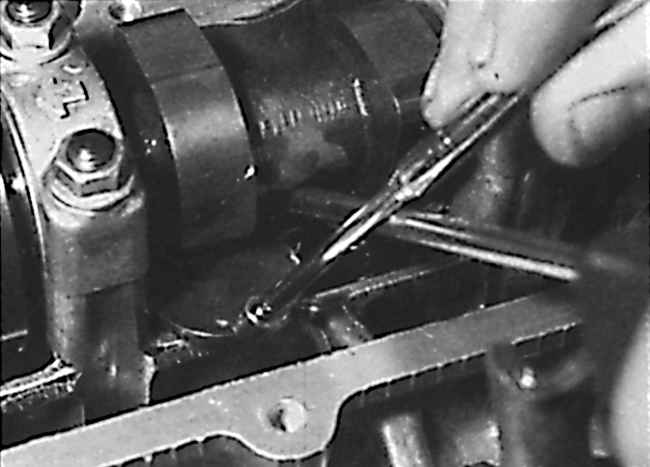

Извлечение регулировочной прокладки из стакана толкателя

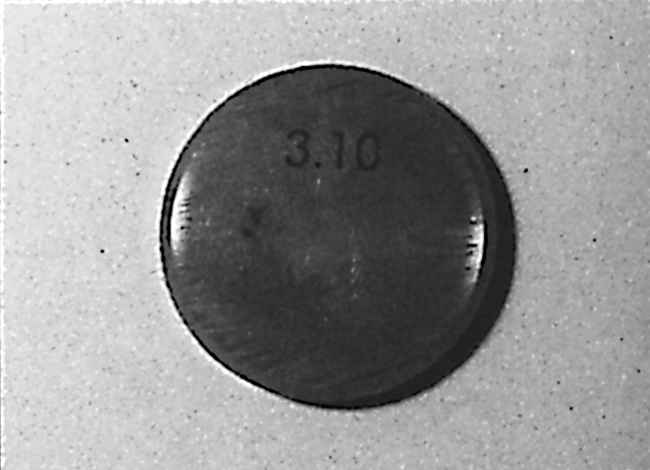

Толщина регулировочной прокладки
|
|
Толщина регулировочной прокладки нанесена
на одну из поверхностей прокладки. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вращайте шкив коленчатого вала до тех пор,
пока кулачок клапана, который необходимо отрегулировать не будет направлен
вверх. |
| 2. Поверните стакан толкателя таким образом,
чтобы канавка на верхней кромке толкателя не была направлена к передней
части двигателя.
|
| 3. Установите лезвие отвертки между кромкой
стакана толкателя и основание распределительного вала и переместите
стакан толкателя вниз настолько, чтобы можно было извлечь прокладку
из стакана толкателя (см. рис. Извлечение регулировочной прокладки
из стакана толкателя).
|
| 4. Очистите регулировочную прокладку и измерьте
ее толщину микрометром (см. рис. Толщина
регулировочной прокладки). |
|
5. Прибавьте измеренный зазор клапана к толщине первоначальной
регулировочной прокладки, после чего из полученного числа отнимите
требуемый клапанный зазор. В результате вы получите толщину новой
требуемой регулировочной прокладки.
Например:
Измеренный зазор клапана 0,35 мм.
Плюс толщина первоначальной регулиро вочной прокладки 2,7 мм.
Равно 3,05 мм.
Минус требуемый зазор 0,25 мм.
Требуемая толщина прокладки 2,8 мм.
|
| 6. Возьмите регулировочную прокладку требуемой
толщины, смажьте ее чистым моторным маслом и вставьте в стакан толкателя,
чтобы обозначение толщины регулировочной прокладки было направлено
вниз. |
| 7. Аналогичным образом отрегулируйте зазоры
клапанов на остальных клапанах. |
| 8. Несколько раз проверните коленчатый вал двигателя
и повторно измерьте зазоры клапанов. |
| 9. Установите крышку головки блока цилиндров,
установите колесо и опустите автомобиль. |
|
|
