3.3.16. Масляный поддон

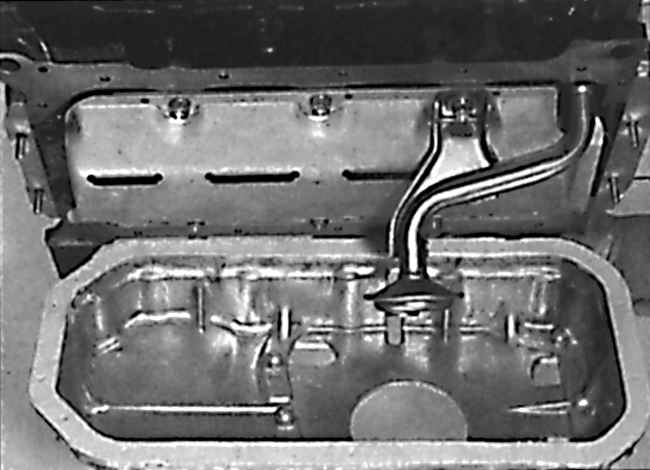

Масляный поддон

1 – отражатель масла;

2 – верхняя часть поддона;

3 – нижняя часть поддона

Нанесение тонкого слоя герметика на верхнюю часть масляного поддона

Снятие

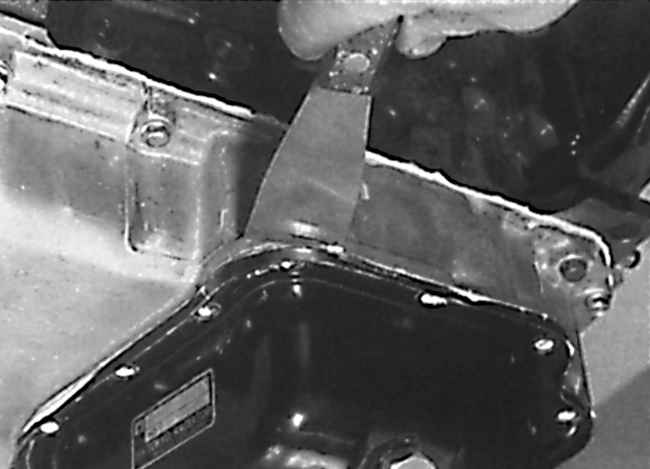

Снятие нижней части масляного поддона

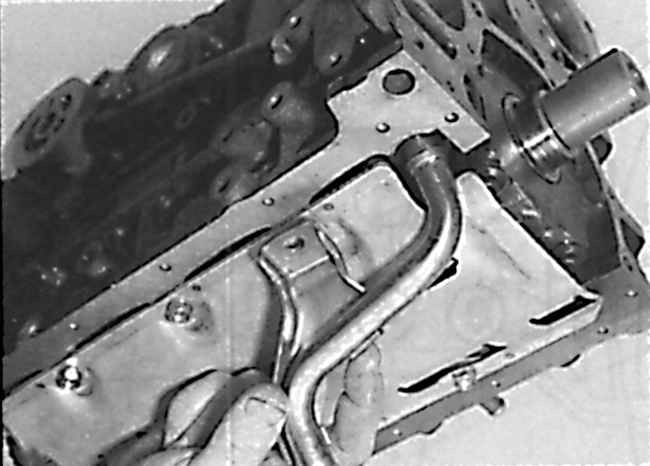

Снятие маслоприемной трубы

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.

3. Слейте моторное масло из двигателя. Установите новую шайбу на маслосливную пробку и завинтите пробку в масляный поддон.

4. Отвинтите болты и снимите нижнюю часть масляного поддона (см. рис. Снятие нижней части масляного поддона).

5. Для того чтобы снять главную часть масляного поддона, снимите переднюю выхлопную трубу.

6. Отвинтите болты и снимите нижнюю защитную пластину маховика.

7. Постепенно отвинтите болты крепления главной части масляного поддона к крышке насоса и блока цилиндров двигателя. Извлеките главную часть масляного поддона из-под автомобиля.

8. Отвинтите болты и снимите маслоприемную трубу с сетчатым фильтром (см. рис. Снятие маслоприемной трубы).

Установка

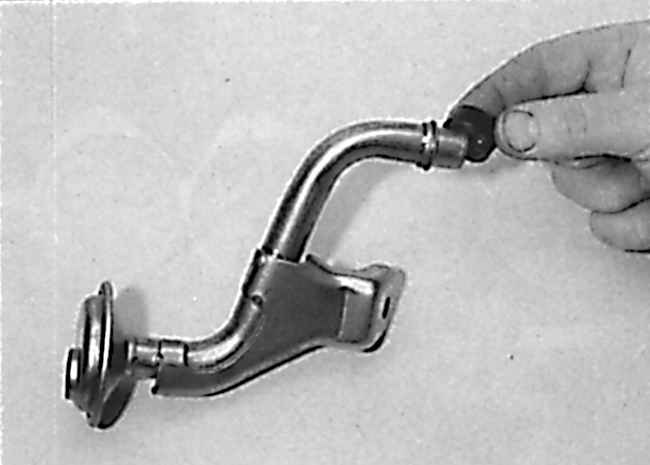

Установка нового уплотнительного кольца на трубу маслоприемника

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите все следы грязи и масла с сопрягаемых поверхностей масляного поддона и блока цилиндров.

2. Установите новое уплотнительное кольцо на трубу маслоприемника и установите трубу маслоприемника на двигатель (см. рис. Установка нового уплотнительного кольца на трубу маслоприемника).

3. Проверьте, что сопрягаемые поверхности главного блока масляного поддона и блока цилиндров чистые и сухие и нанесите тонкий слой герметика на верхнюю часть главного масляного поддона.

4. Установите главный блок масляного поддона на блок цилиндров и закрепите болтами. Затягивание болтов производите от центра в диагональной последовательности.

5. Установите защитную пластину маховика.

6. Установите переднюю выхлопную трубу.

7. Проверьте, что сопрягаемые поверхности масляного поддона и нижнего масляного поддона чистые и сухие. Нанесите тонкий слой герметика на сопрягаемую поверхность нижнего масляного поддона. Установите нижний масляный поддон и закрепите болтами.

8. Опустите автомобиль и залейте в двигатель моторное масло.
