3.3.20.4. Проверка рабочих зазоров шатунных подшипников

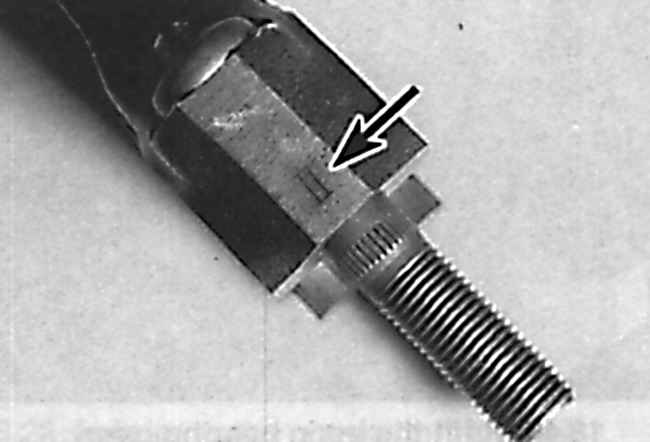

Расположение метки идентификации для определения отверстий нижней головки шатуна на дизельном двигателе

Для подбора рабочего зазора подшипника нижней головки шатуна применяют три различных вкладыша. Вкладыши обозначены цветной меткой на торце каждого вкладыша, толщина которого увеличивается в зависимости от цвета в следующем порядке: коричневый, черный и синий. Подшипники поставляются только стандартных размеров.

Если необходимо произвести замену подшипников, сделайте запись идентифика ционной метки, нанесенной на боковой поверхности каждого шатуна (см. рисунок). Метки используются для того, чтобы выбрать требуемый размер вкладыша подшипника.

Вкладыш

Маркировка

I

Синий

II

Черный

III

Коричневый
