7.2.9. Снятие и установка датчика уровня двигательного маслаБензиновые модели
Модели 1.4, 1.6 и 1.8 л
Датчик уровня масла установлен внутри поддона картера двигателя, с передней
его стороны.
|
|
- Взведите стояночный тормоз, поддомкратьте передок автомобиля
и установите его на подпорки. При соответствующей комплектации
снимите защиту картера двигателя.
- Слейте двигательное масло в чистую емкость, вверните на место
сливную пробку и затяните ее с требуемым усилием (см. Главу
Текущее
обслуживание).
- Отсоедините от датчика электропроводку.
|

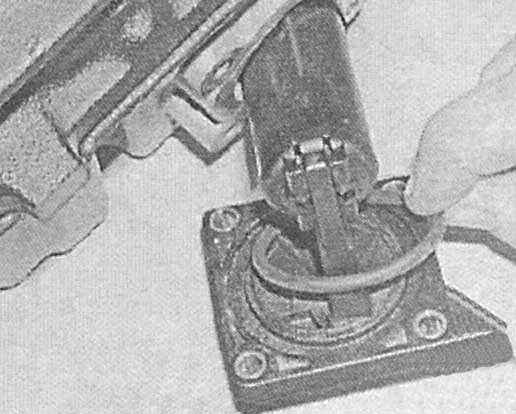

- Выверните крепежные болты и снимите датчик в сборе с уплотнительным
кольцом, - кольцо подлежит замене в обязательном порядке.
|
|
- Установка производится в обратном порядке. Проследите за правильностью
укладывания электропроводки. В заключение залейте в двигатель
масло (см. Главу
Текущее обслуживание).
|
|
Модели 2.0 л
Датчик (если предусмотрен) установлен внутри поддона картера двигателя.
|
|
- Снимите нижнюю секцию поддона (см. Главу
Двигатель).
- Выверните крепежные болты и снимите датчик, - постарайтесь
запомнить маршрут прокладки электропроводки. Проверьте состояние
уплотнительного элемента, - в случае необходимости произведите
его замену.
- Перед установкой тщательно прочистите резьбу крепежных болтов,
полностью удалив их нее все следы старого герметика. Нанесите
свежий герметик. Смажьте уплотнительный элемент двигательным маслом.
- Установите датчик (проследите за правильностью прокладки электропроводки)
и затяните болты его крепления с требуемым усилием. Проденьте
контактный разъем через поддон, - постарайтесь не повредить уплотнительный
элемент. Защелкните стопорный фиксатор.
- Удостоверьтесь в правильности посадки датчика, затем установите
на место нижнюю секцию поддона (см. Главу
Двигатель).
|
|
Дизельные модели
Датчик уровня масла (если установлен) установлен внутри поддона.
|
|
- Снимите поддон (см. Главу
Двигатель).
- Снимите стопорное кольцо и протолкните контактный разъем электропроводки
датчика внутрь поддона.
- Выверните крепежные болты и снимите датчик.
- Установите датчик на свое штатное место, вверните и затяните
с требуемым усилием крепежные болты.
|

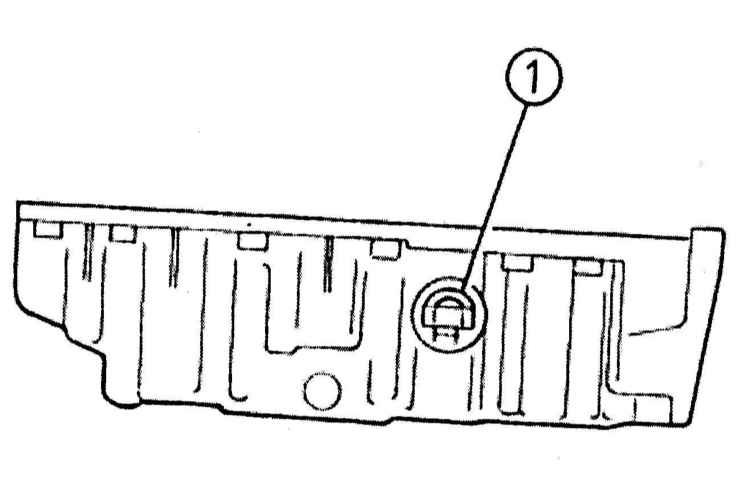

- Установите новое уплотнительное кольцо, посадите разъем электропроводки
в отверстие в поддоне и закрепите его стопорным кольцом (1).
|
|
- Установите поддон (см. Главу
Двигатель).
|
|
|
