7.2.5. Снятие и установка модуля зажиганияСнятие
Двигатели 1.6 л SOHC и 2.0 литра DOHC
|
|
- Отсоедините отрицательный провод от батареи.
|

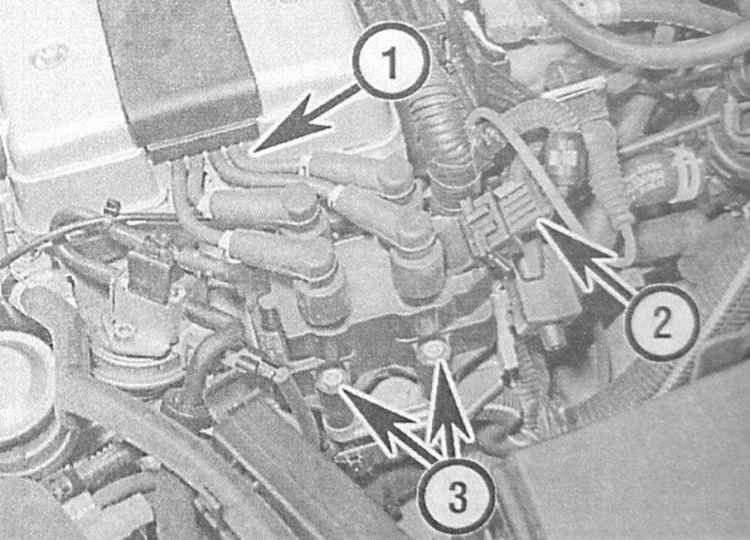

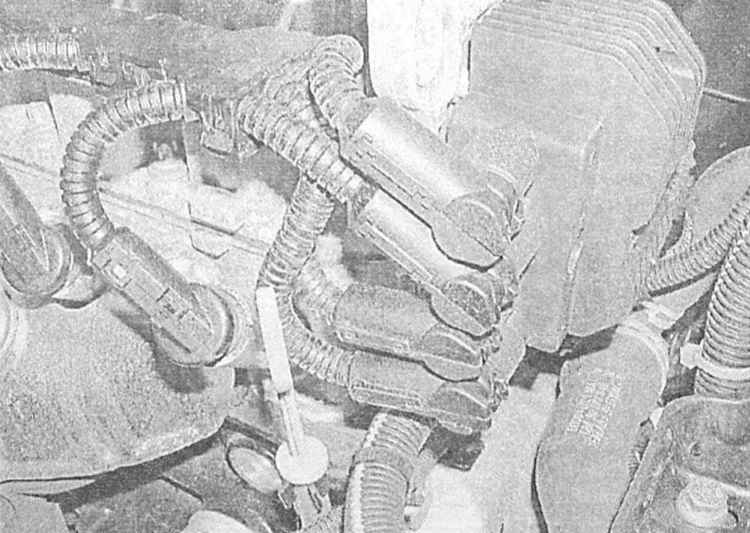

- Отсоедините от модуля зажигания электропроводку и высоковольтные
провода. Выводы модуля и провода жгута пронумерованы, что исключает
вероятность неправильного подключения при установке.
|
A.
B.
|
- Выверните крепежные болты и снимите модуль зажигания с головки
цилиндров.
|
|
Двигатели 1.4, 1.6 и 1.8 л DOHC
|
|
- Отдайте крепежные болты, снимите крышку маслозаливной горловины
защитный кожух двигателя.
|
- Модуль установлен сверху на головке, между впускным и выпускным
распределительными валами, - отсоедините электропроводку от левой
стороны модуля.
|
|

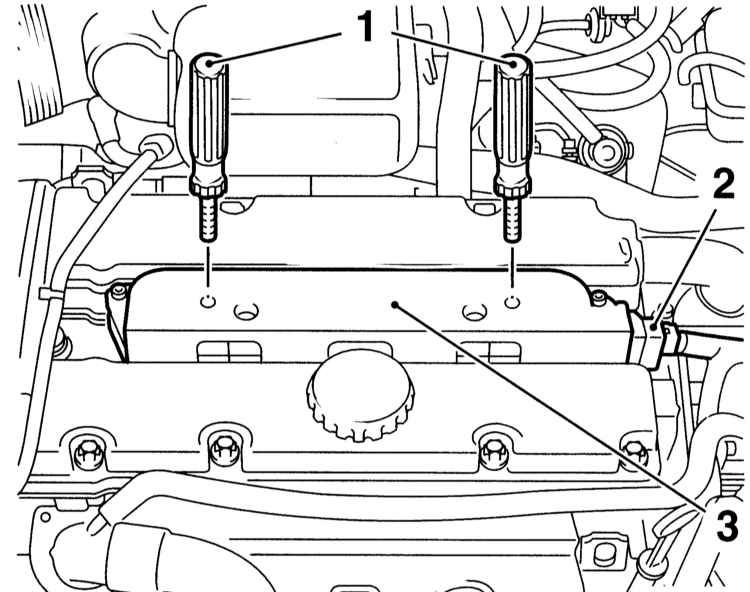

- Выверните крепежные винты и снимите модуль, - на
двигателях
1.4 и 1.6 л
левый болт крепления используется также для

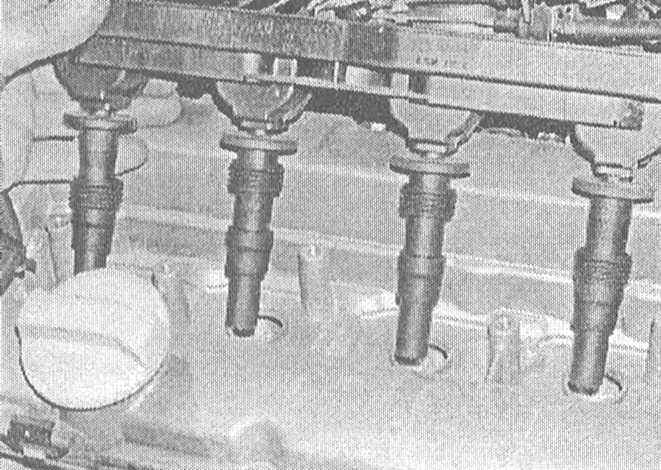

фиксации подавителя помех. Если модуль «прикипел» и не поддается
снятию, вверните в его верхние отверстия пару болтов М8 и отделите
сборку от свечей, потянув щипцами за их головки.
|
|
|
Установка
Установка производится в обратном порядке.
|
|
- Проследите, чтобы весь крепеж был затянут с требуемым усилием.
- На
двигателях 1.6 л SOHC и 2.0 л DOHC
в соответствии
с нумерацией присоедините к своим выводам на модуле ВВ электропроводку.
- Присоедините к модулю электропроводку.
- Подсоедините отрицательный провод к батарее.
|
|
|
