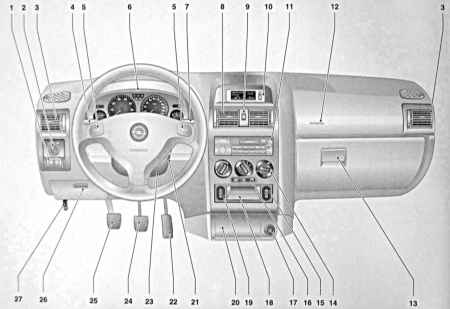

2.1. Панель приборов

Внешний вид и расположение отдельных элементов в автомобилях различных модификаций могут отличаться от приведенных на сопроводительной иллюстрации.

1 — Регулятор наклона оптических осей фар, выключатели противотуманных фар и задних туманных фонарей, регулятор интенсивности подсветки приборов
2 — Переключатель управления функционированием наружных осветительных приборов/ включения подсветки приборов
3 — Дефлекторы боковых воздуховодов системы вентиляции/ отопления салона
4 — Левый подрулевой переключатель управления функционированием указателей поворота, выбора режима головных фар, сигнализации дальним светом/ управления функционированием темпостата
5 — Пиктограммы обозначения кнопки клаксона

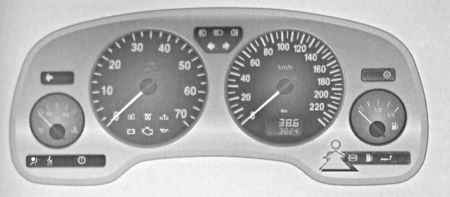

6 — Комбинация приборов
7 — Правый подрулевой переключатель управления функционированием омывателей стекол и (при соответствующей комплектации) линз головных фар/ переключатель режимов бортового процессора
8 — Дефлекторы центральных воздуховодов системы вентиляции/ отопления салона
9 — Выключатель аварийной сигнализации
10 — Дисплей цифровых часов/ измерителя температуры наружного воздуха/ радиоприемника/ информационно-развлекательной системы/бортового процессора
11 — Радиоприемник/ информационно-развлекательная система
12 — Крышка модуля пассажирской подушки безопасности

13 — Вещевой ящик
14 — Панель управления функционированием систем отопления/ вентиляции/ кондиционирования
15 — Переключатель управления функционированием электропривода стеклоподъемников (модели Кабриолет)
16 — Переключатели выбора режимов циркуляции воздуха и включения обогрева заднего стекла
17 — Прикуриватель/ розетка бортового электропитания
18 — Вещевой карман
19 — Переключатель управления функционированием электропривода складного верха (модели Кабриолет)
20 — Пепельница
21 — Замок зажигания/ блокировки рулевой колонки
22 — Педаль газа
23 — Рукоятка управления регулировки положения рулевой колонки
24 — Педаль тормоза
25 — Педаль сцепления
26 — Вещевой ящик/ монтажный блок предохранителей
27 — Рычаг привода отпускания защелки замка капота

Полнота комплектации панели приборов контрольными лампами и световыми индикаторами зависит от модификации автомобиля.

Контрольная лампа расположена в левой части комбинации приборов над измерителем температуры и кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Активация контрольной лампы во время движения указывает на нарушение исправности функционирования регулятора. Для устранения причин отказа обратитесь к специалистам автосервиса.

Данная контрольная лампа служит для оповещения водителя от отказах в электрических цепях систем дополнительной безопасности SRS (подушки безопасности, аварийные натяжители ремней)

Кратковременное срабатывание контрольной лампы при включении зажигания сопровождается звуковым сигналом и служит предупреждением водителю и пассажирам о необходимости пристегнуть ремни безопасности перед началом движения.

Если контрольная лампа продолжает гореть при включенном зажигании, следует проверить полноту отпускания стояночного тормоза. Срабатывание данной лампы может свидетельствовать также об опускании уровня рабочей жидкости в резервуарах ГТЦ или цилиндра гидропривода сцепления.

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Активация лампы во время движения свидетельствует о неисправности в цепи контура охлаждения двигателя или кондиционера воздуха. Электронная система управления автоматически переводится в аварийный режим функционирования, что позволяет продолжать движение. Проверьте уровень охлаждающей жидкости (см. Главу Текущее обслуживание). Для устранения причин отказа обратитесь к специалистам автосервиса.

Активация данной контрольной лампы происходит только при срабатывании системы преднакала дизельного двигателя при низких температурах окружающей среды.

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения свидетельствует о неисправности в системе электронного управления двигателем или АТ. Система управления при этом автоматически переключается в аварийный режим функционирования, что может сопровождаться определенным возрастанием расхода топлива и снижением развиваемой двигателем мощности. Обращайтесь за помощью к специалистам автосервиса.

В отдельных случаях устранения неисправности можно добиться путем выключения зажигания и выполнения повторной попытки запуска двигателя.

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения свидетельствует о неисправности в системе заряда. Следует прекратить движение и выключить зажигание. Проверьте усилие натяжения ремня привода генератора, надежность крепления клеммных соединений электропроводки генератора, а также прочность затягивания болтов крепления генератора.

На моделях, оснащенных двигателями Z12XE, Y20DTL, Y20DTH и Y22DTR не исключена также вероятность нарушения исправности функционирования системы охлаждения силового агрегата. В случае необходимости обращайтесь за помощью к специалистам автосервиса.

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Отказ лампы от выключения свидетельствует о неисправности двигателя или нарушении исправности функционирования какого-либо из узлов систем снижения токсичности отработавших газов. Старайтесь избегать при дальнейшем движении резких наборов скорости и высоких оборотов двигателя. При первой же возможности обратитесь за помощью к специалистам автосервиса.

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Допускаются также кратковременные срабатывания лампы при работе двигателя на холостых оборотах. При отказе отключения контрольной лампы после осуществления запуска двигателя/ срабатывании ее во время движения следует немедленно заглушить двигатель и проверить уровень и давление двигательного масла. В случае необходимости произведите корректировку уровня масла (см. Главу Текущее обслуживание). При первой же возможности произведите диагностику состояния двигателя на фирменной станции техобслуживания компании-изготовителя транспортного средства.

Контрольная лампа срабатывает при активации противотуманных фар и продолжает гореть до выключения последних.

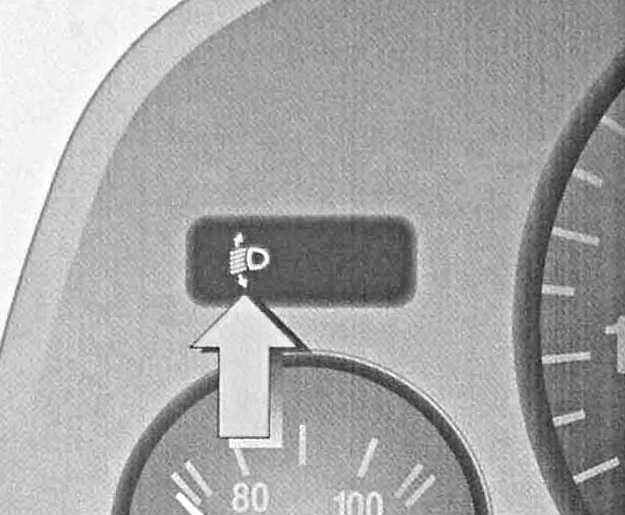

Индикатор отличается характерным фиолетовым цветом свечения и активируется при переводе головных фар автомобиля в режим дальнего света (постоянный или сигнальный).

Контрольная лампа срабатывает при активации задних туманных фонарей и продолжает гореть до выключения последних.

Активация соответствующего из индикаторов происходит при включении указателей правого или левого поворота. Включение аварийной сигнализации приводит к одновременному срабатыванию обоих индикаторов.

Заметное увеличение частоты проблесков свидетельствует о выходе из строя какой-либо из ламп указателей поворотов.

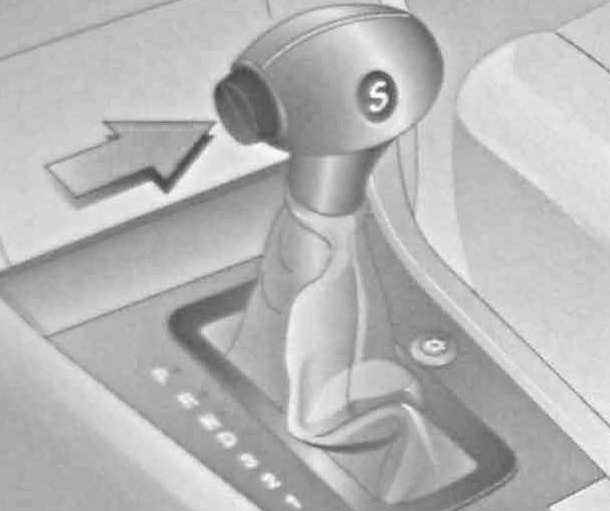

На моделях соответствующей комплектации срабатыванием данной контрольной лампы сопровождается перевод АТ в спортивный режим.

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Выключение лампы свидетельствует о переходе электронных систем стабилизации хода ESP/ TCS в активное состояние. Миганием данной контрольной лампы подтверждается активация процесса регулирования тяги при срабатывании систем ESP/ TCS.

Срабатывание систем электронной стабилизации движения может сопровождаться незначительным снижением развиваемой двигателем мощности (изменится производимый двигателем шумовой фон). Не исключена также вероятность автоматического притормаживания автомобиля.

Система ESP служит для предотвращения риска потери управления транспортным средством в экстренных ситуациях и ее срабатывание должно напоминать водителю о необходимости согласования скоростного режима с состоянием дорожного покрытия.

Контрольная лампа кратковременно срабатывает при включении зажигания и должна погаснуть спустя несколько секунд после осуществления запуска двигателя. Выключение лампы свидетельствует о завершении процедуры самодиагностики ABS и переходе системы в активное состояние.

Процесс самодиагностики ABS может сопровождаться специфическими звуками. Отказ лампы от выключения, либо срабатывание ее во время движения свидетельствует о выявлении системой самодиагностики неполадок в цепи ABS. Тормозная система при этом переходит в режим обычного функционирования, что означает возможность беспрепятственного продолжения движения. Для устранения неполадок обратитесь за помощью к специалистам фирменной станции техобслуживания компании-изготовителя транспортного средства.

Встроенная система самодиагностики ABS позволяет существенно упростить процесс поиска и устранения причин отказов системы.

При одновременном срабатывании контрольных ламп ABS и тормозной системы следует немедленно прекратить движение, постепенно сбросив скорость вывести транспортное средство из потока и припарковаться на безопасном участке дороги. Тормозить следует с особой осторожностью, избегая резких нажатий на педаль.

Включение данной контрольной лампы в непрерывном режиме свидетельствует о том, что запас топлива подходит к концу и следует при первой же возможности произвести заправку автомобиля. Переход лампы в проблесковый режим означает о том, что запас топлива израсходован полностью.

Старайтесь не допускать полной выработки топлива! В особой мере данное предупреждение относится к дизельным моделям, удаление воздуха из системы питания которых относится к числу достаточно трудоемких процедур.

При буксировке прицепа данный световой индикатор при активации указателей поворота включается в проблесковом режиме. Частота проблесков индикатора совпадает с частотой проблесков основных контрольных ламп указателей поворотов. Выход из строя лампы любого из указателей поворота на прицепе или автомобиле приводит к отказу срабатываний индикатора.

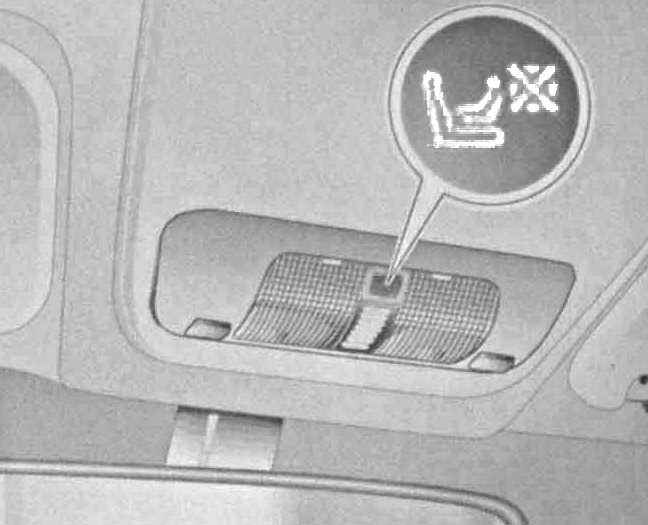

Контрольная лампа регистрации занятости сидений вмонтирована в сборку переднего потолочного светильника.

При выключенном зажигании индикация общего пробега включается путем кратковременного выжимания установочной кнопки и остается активной в течение около 15 секунд.

Яркость индикации дисплея регулируется тем же регулятором, что и интенсивность подсветки приборов (см. иллюстрацию Расположение органов управления на панели приборов автомобиля). Регулировка показаний хронометра производится при помощи той же установочной кнопки, 2-секундное выжимание которой в режиме индикации времени приводит к переходу в режим корректировки сначала часовых показаний (корректируется кратковременными нажатиями кнопки), затем — после очередного 2-секундного удерживания кнопки — минутных. Выход из режима корректировки производится также путем 2-секундного удерживания установочной кнопки нажатой.

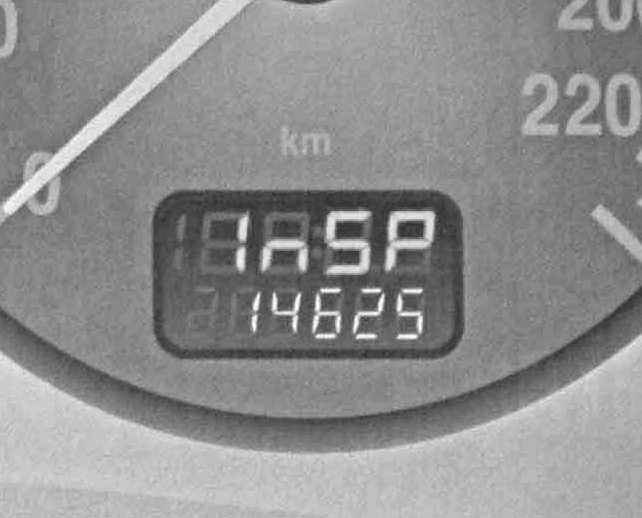

Если при включении зажигания в верхнее поле многофункционального цифрового дисплея выводится показание 1_SP , следовательно, в течение одной недели, либо спустя не более чем 500 км пробега следует произвести очередное сервисное обслуживание автомобиля.

Периоды простоя транспортного средства с отключенной аккумуляторной батареи регистратором интервалов текущего обслуживания не учитываются.

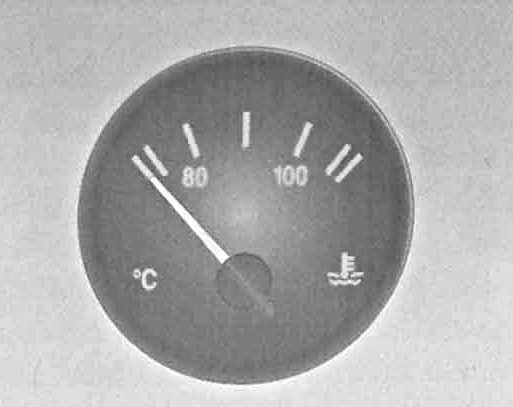

Указатель температуры охлаждающей жидкости двигателя вмонтирован в левую часть приборного щитка и служит для контроля за температурными характеристиками силового агрегата.

Контроль температуры охлаждающей жидкости по конструктивным причинам может производиться только при ее уровне в системе. Выход двигателя в нормальный рабочий температурный режим подтверждается переходом стрелки указателя в среднее положение (между отметками 80 и 100).

При работе двигателя система охлаждения находится под избыточным давлением, поэтому показания измерителя могут кратковременно подниматься за пределы отметки 100°С. Смещение стрелки в выделенный красным цветом диапазон шкалы свидетельствует о перегреве, — следует немедленно прекратить движение, заглушить двигатель и проверить уровень охлаждающей жидкости (в случае необходимости произведите соответствующую корректировку, — см. Главу Текущее обслуживание). Еще одной причиной перегрева может явиться отказ срабатывания вентилятора системы охлаждения, — проверьте исправность функционирования соответствующего датчика-выключателя.

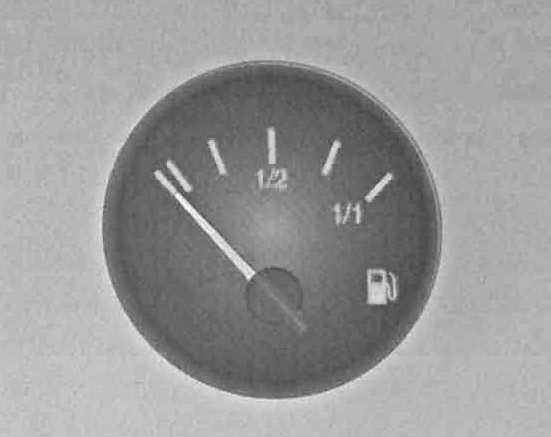

Указатель запаса топлива помещается в правой части приборного щитка. После полной заправки топливного бака стрелка указателя выходит из положения, соответствующее максимальному заполнению лишь после определенного пробега транспортного средства. При опускании стрелки в границы выделенного красным цветом диапазона измерительной шкалы/ срабатывании контрольной лампы резерва топлива следует при первой же возможности произвести дозаправку автомобиля.

Старайтесь не допускать полной выработки топлива! В особой мере данное предупреждение относится к дизельным моделям, удаление воздуха из системы питания которых относится к числу достаточно трудоемких процедур.

Ввиду того, что в баке всегда остается определенное количество остатков топлива, фактический объем полной заправки может несколько отличаться от номинального значения в меньшую сторону.

o — Выключено
— Включены габаритные огни и подсветка приборов
— К габаритным огням добавляется ближний свет фар (подсветка приборов остается включенной)

На моделях, оборудованных системой ходовых огней светлого времени суток (DRL) при включенном зажигании и в положении 0 рукоятки переключателя головные фары автоматически переводятся в режим ближнего света, подсветка приборов при этом не активируется.

При переводе рукоятки в среднее положение производится включение габаритных огней и фонарей подсветки заднего номерного знака, а также активируется подсветка панели приборов и функциональных салонных переключателей.

Для перевода головных фар автомобиля в режим ближнего света следует повернуть рукоятку переключателя в крайнее правое положение.

Перевод головных фар в режим постоянного дальнего света при помощи левого подрулевого переключателя (см. ниже) может быть произведен только в данном положении поворотной рукоятки.

Оттягивание поворотной рукоятки на себя приводит к принудительному включению освещения салона.

При помощи данной кнопки производится включение и выключение противотуманных фар.

При включенных фарах активируется вмонтированная в кнопку переключателя контрольная лампа.

Данная кнопка предназначена для включения/ выключения задних туманных фонарей.

При включенных фонарях активируется вмонтированная в кнопку переключателя контрольная лампа.

Схема регулировки представлена в Спецификациях в начале Главы. Об отказах функционирования корректоров положения фар предупреждает срабатывание специальной контрольной лампы, вмонтированной в комбинацию приборов над сборкой измерителя температуры.

В зависимости от комплектации автомобиля диапазон изменения наклона оптических осей фар между положениями 2 и 3 переключателя может быть очень узким.

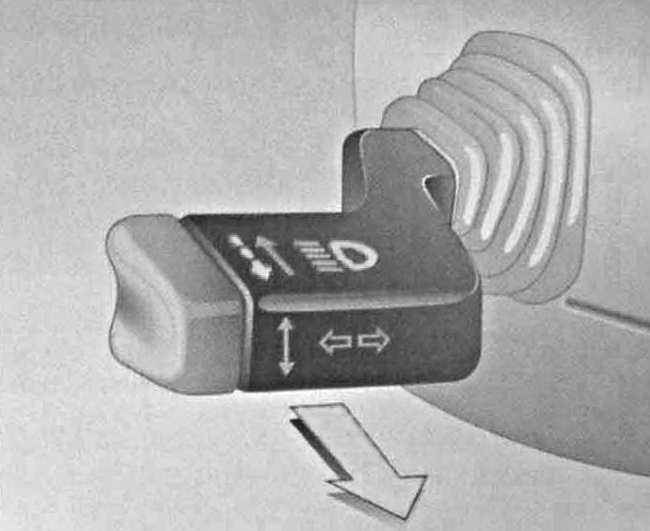

Для кратковременного включения дальнего света фар с целью подачи светового сигнала следует оттянуть рычаг левого подрулевого переключателя на себя.

Сигнализация дальним светом может производиться в любом положении поворотной рукоятки переключателя управления функционированием наружных осветительных приборов (см. иллюстрацию Внешний вид переключателя управления функционированием наружных осветительных приборов/ ходовых огней/ подсветки приборов).

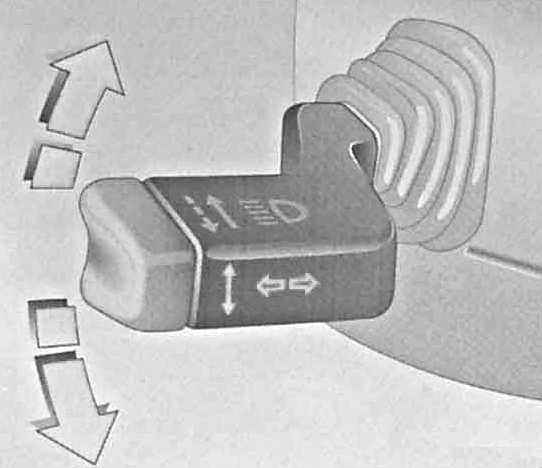

Перемещение рычага левого подрулевого переключателя в верхнее или нижнее стационарное положение (до щелчка) приводит к активации указателей соответствующего поворота.

Отключение указателей поворотов с возвратом рычага в нейтральное (среднее) положение происходит автоматически при возврате рулевого колеса в прямолинейное положение. Существует также возможность кратковременного включения указателей (например для предупреждения о смене рядности движения), — следует сместить рычаг вверх или вниз не доводя его до щелчка, — в этом случае отключение указателей произойдет при отпускании рычага.

Активация указателей поворотов сопровождается срабатыванием соответствующих световых индикаторов на приборном щитке (см. выше п. Контрольная лампа активации задних туманных фонарей) и издаваемыми прерывателем отчетливыми щелчками.

На моделях, оборудованных многофункциональным графическим информационным дисплеем, в торцевую часть рычага правого подрулевого переключателя вмонтированы кнопки переключения режимов дисплея (см. ниже).

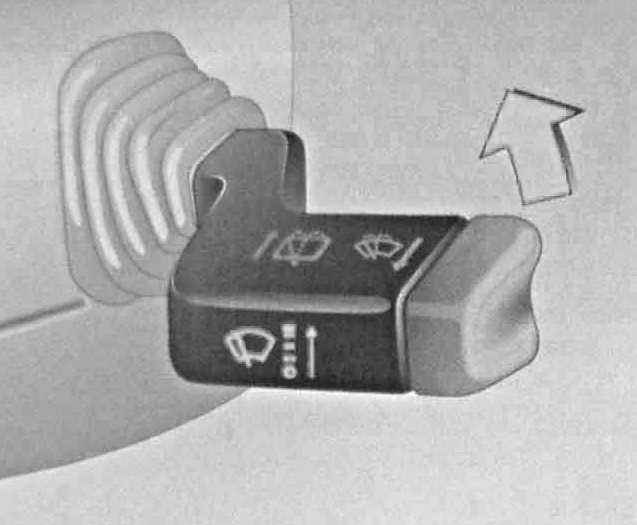

На рассматриваемых моделях используются переключатели управления очистителями ветрового стекла двух типов: с автоматическим управлением (с датчиком дождя) и без. В обоих вариантах рычаг правого подрулевого переключателя способен перемещаться в вертикальной плоскости с установкой в одно из четырех стационарных положений, пиктограммы, соответствующие каждому из положений, нанесены на переднюю сторону переключателя. Отличие заключается в том, что при выборе второго снизу положения рычага переключателя, в одном случае стеклоочистители переводятся в режим обычного интервального функционирования, во втором же датчик дождя определяет количество воды, находящейся на поверхности ветрового стекла и автоматически регулирует период срабатывания щеток.

« O » — Стеклоочистители выключены
« – » — Интервальный/ автоматический режим функционирования стеклоочистителей
« – » — Постоянный низкоскоростной режим функционирования стеклоочистителей
« = » — Постоянный высокоскоростной режим функционирования стеклоочистителей

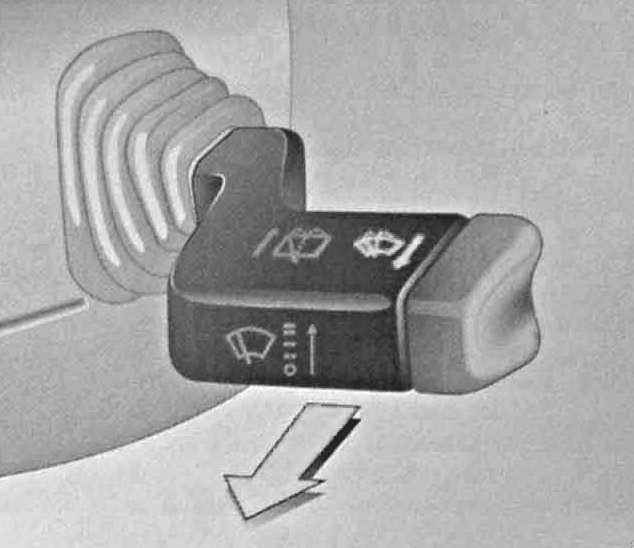

При оттягивании рычага правого подрулевого переключателя на себя включается подача омывающей жидкости на ветровое стекло и линзы головных фар (если последние включены). При подаче жидкости на ветровое стекло стеклоочистители совершают нескольких рабочих циклов.

В варианте исполнения с автоматическим управлением (см. выше) следует периодически включать подачу омывающей жидкости с целью поддержания в чистоте рабочее поле датчика дождя.

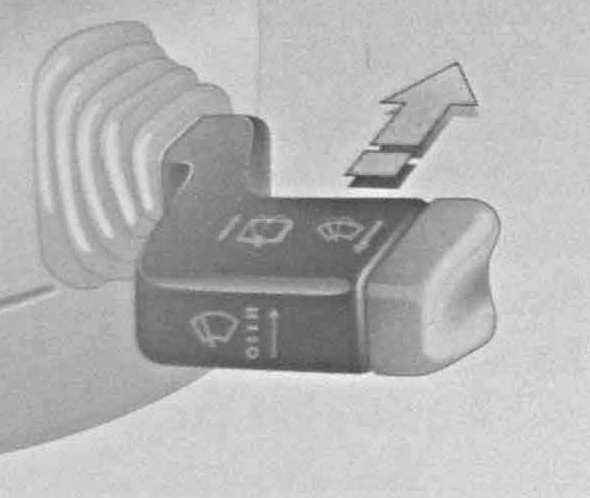

Для включения очистителя/ омывателя заднего стекла на моделях Хэтчбэк и Универсал следует отвести рычаг правого подрулевого переключателя от себя. При этом предусмотрено два рабочих положения рычага, в первом из которых включается только стеклоочиститель, во втором же (удерживать рычаг отжатым до упора) дополнительно активируется подача на стекло омывающей жидкости.

В первом рабочем положении стеклоочиститель заднего стекла будет работать в интервальном режиме с фиксированной задержкой, во втором, — непрерывно.

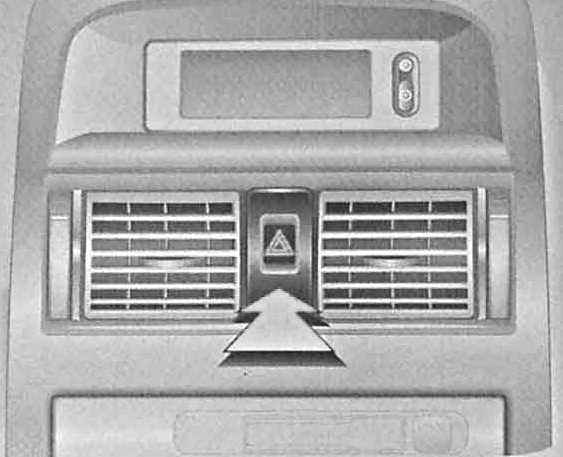

Кнопочный выключатель аварийной сигнализации расположен в центральной части панели приборов между решетками дефлекторов центральных воздуховодов (см. иллюстрацию Расположение органов управления на панели приборов автомобиля). Включение сигнализации приводит к одновременной активации в нормальном проблесковом режиме всех указателей поворотов, а также сопровождается функционированием соответствующих контрольных ламп на приборном щитке и внутри кнопки переключателя. Частота проблесков та же, что и при работе указателей поворотов ввиду использования общего прерывателя.

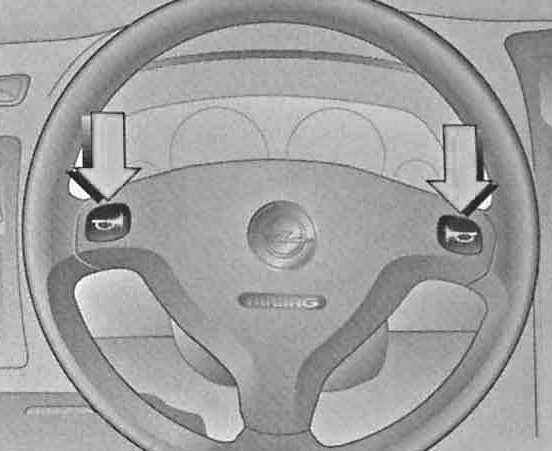

Для включения звукового сигнала достаточно нажать на центральную накладку рулевого колеса, помеченную пиктограммами с изображением рожка.

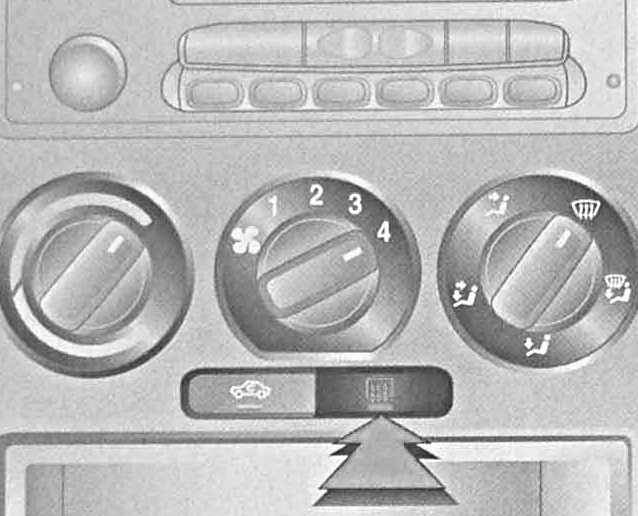

Кнопка выключателя обогрева заднего стекла/ зеркал заднего вида вмонтирована в нижнюю часть панели управления функционирования систем отопления/ вентиляции салона/ кондиционирования воздуха. Снаружи на кнопку нанесена пиктограмма , внутрь вмонтирована контрольная лампа, продолжающая гореть все время, пока обогреватели остаются включенным.

В цепь нагревателей вмонтирован таймер, производящий автоматическое отключение подачи электроэнергии к ТЭНам по истечение контрольного срока (15 минут). Данная опция позволяет избежать чрезмерной разрядки аккумуляторной батареи, неизбежной ввиду высокой энергоемкости нагревательных элементов.

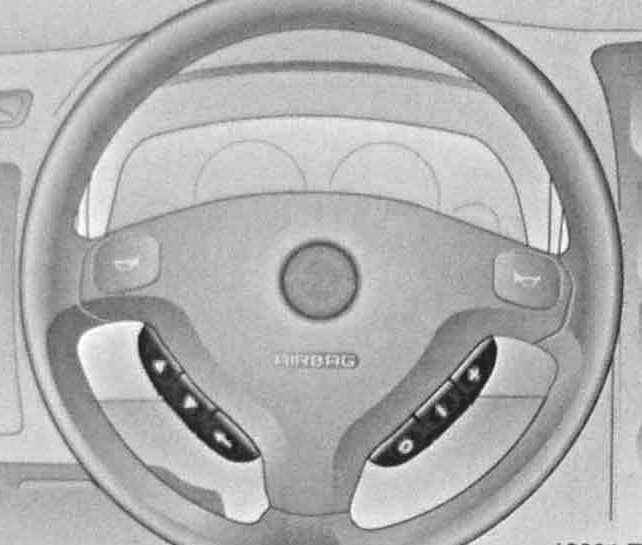

При соответствующей комплектации автомобиля кнопки дистанционного управления радиоприемником расположены с обеих сторон ступичной части рулевого колеса.

Поиск очередной активной частоты по возрастающей
Поиск очередной активной частоты по убывающей
В режиме радиоприема: настройка на заданную частоту вещания; в режиме CD (при соответствующей комплектации): проигрывание установленного компакт-диска с начала
« » — Увеличение громкости
« - » — Уменьшение громкости
« О » — Переключение с режима радиоприема в режим магнитофона или компакт-проигрывателя (при соответствующей комплектации)

На моделях с ручным приводом наружных зеркал регулировка их положения производится при помощи расположенных с внутренней стороны оснований зеркал рычажков — см. Элементы систем безопасности автомобиля.

На моделях, оборудованных электроприводом регулировки наружных зеркал заднего вида, переключатель управления функционированием электропривода расположен с внутренней стороны передних дверей автомобиля в местах их примыкания к панели приборов. Выбор подлежащего регулировке зеркала производится путем перемещения в соответствующую сторону верхнего ползункового переключателя. Собственно корректировка выполняется с помощью нижнего ротационного переключателя. Не забывайте по завершении регулировки возвращать ползунковый переключатель в среднее (нейтральное) положение во избежание риска случайного нарушения требуемого положения зеркала.
