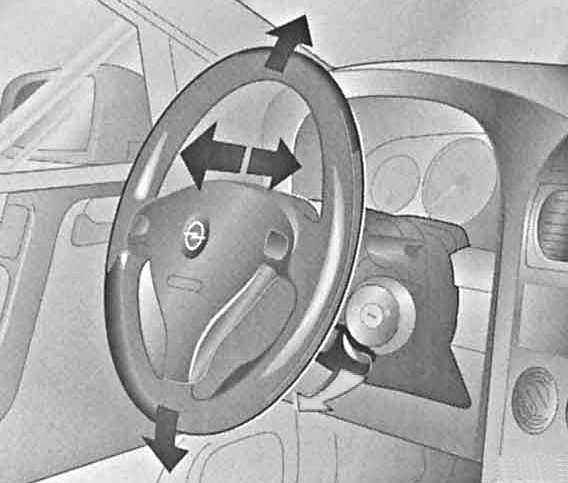

2.7. Оборудование салонаРегулировка положения рулевой колонки
|
Регулировка положения
рулевой колонки должно производиться только на стоящем неподвижно автомобиле!
|
Рычаг отпускания фиксатора положения рулевой колонки расположен с нижней стороны
кожуха последней.
|
|
- Вставьте ключ в замок зажигания и снимите блокировку рулевой
колонки.
|
- Оттяните вниз рычаг отпускания фиксатора, приведите рулевое
колесо в удобное положение, затем вновь зафиксируйте колонку,
вернув рычаг в верхнее положение.
|
|
|
Регулировка сидений
Передние сиденья
|
|
Регулировка положения
сидений должна производиться только на неподвижно стоящем автомобиле!
|
|
|
- В разделе
Элементы систем безопасности автомобиля
изложена важная информация по вопросам безопасности и правильности
регулировки сидений, их спинок и подголовников, — перед началом
движения отрегулируйте соответствующим образом положение сиденья.
|

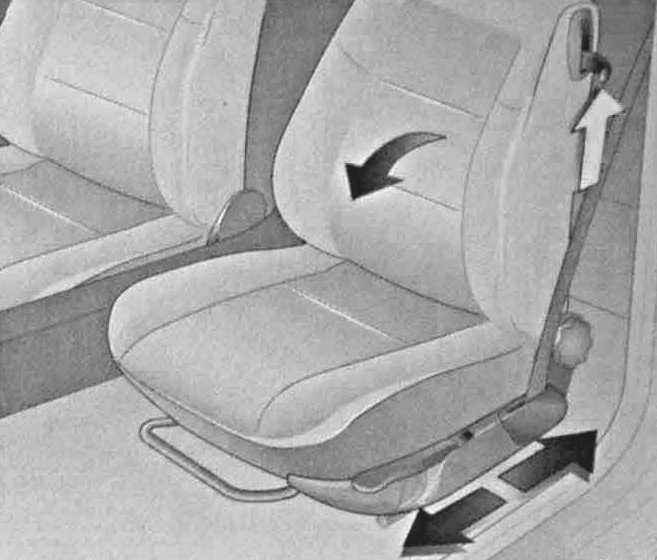

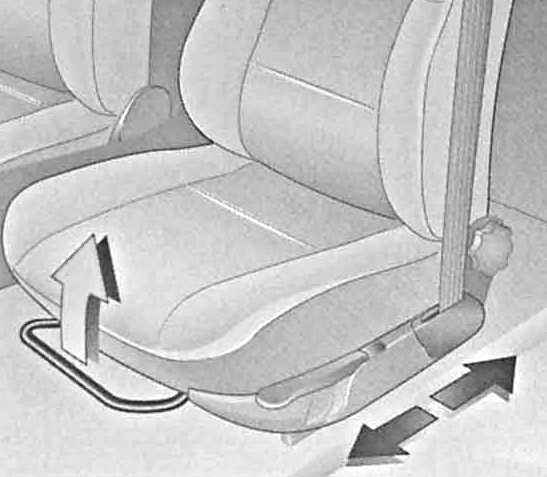

- Для регулировки положения сиденья в продольном направлении оттяните
вверх расположенную под передним краем подушки скобу фиксатора.
Удерживая скобу в поднятом положении, сдвиньте сборку сиденья
вперед или назад в удобное для Вас положение, затем отпустите
фиксатор. Для проверки надежности фиксации сиденья попытайтесь
сдвинуть его вперед и назад.
|
|

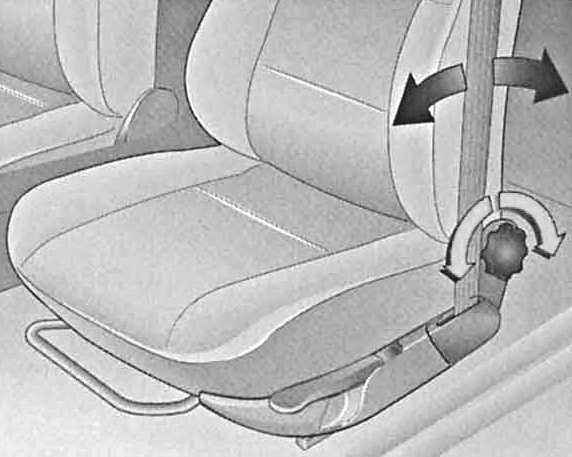

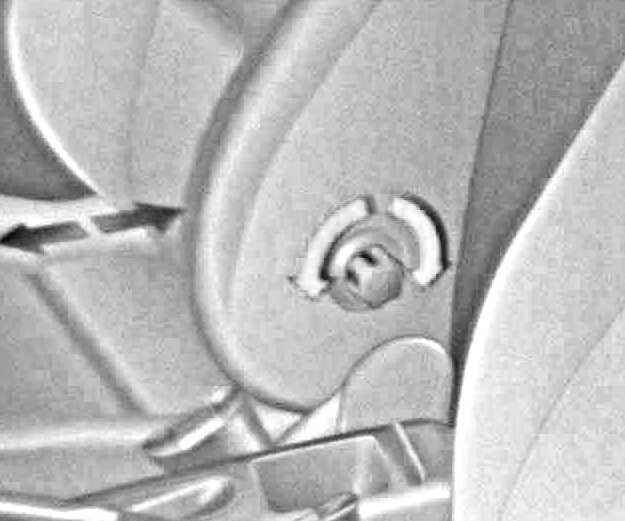

- Регулировка угла наклона спинки сиденья производится при помощи
расположенной с наружной боковой поверхности спинки поворотной
рукоятки.
|
|

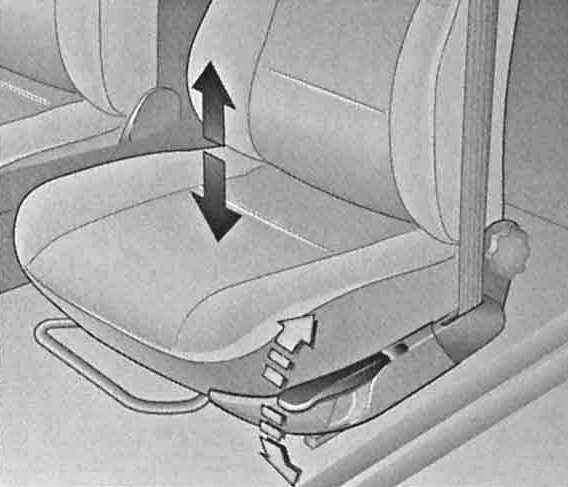

- Рычаг регулировки высоты подушки сиденья расположен с наружного
переднего угла подушки. Дерганье рычага вверх приводит к подъему
подушки, толкание вниз - к опусканию.
|
|
- На некоторых моделях конструкция спинки водительского сиденья
позволяет также производить регулировку положения ее поясничной
части. Регулировка осуществляется с помощью вращающейся рукоятки,
расположенной на боковой поверхности спинки сиденья, с внутренней
(модели Купе, Кабриолет и 3-дверный Хэтчбэк), либо с наружной
(модели Седан, 5-дверный Хэтчбэк и Универсал) его стороны.
|
|

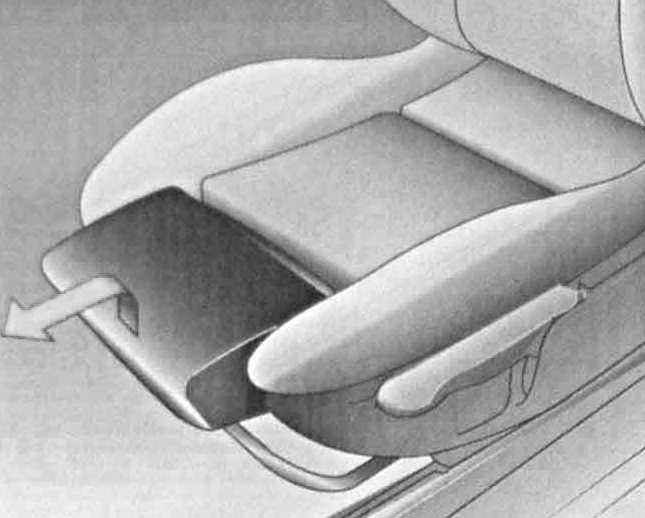

- В комплектацию некоторых моделей входят сиденья с возможностью
регулировки положения упора для бедер — поднимите переднюю секцию
подушки и переместите ее вперед.
|
|
- Рычаг отпускания фиксатора спинки, позволяющий произвести ее
складывание, помещается в верхней части наружной стенки спинки.
Для складывания спинки оттяните рычаг вверх.
|
|
|
Подголовники
Подголовники помогают предотвратить травмы шеи и головы при ударе автомобиля
сзади. Для того чтобы подголовники могли эффективно выполнять свои защитные
функции, они должны быть правильным образом отрегулированы. Отрегулируйте подголовники
по высоте таким образом, чтобы верхняя часть подушки подголовника находилась
на одном уровне с верхним краем ушной раковины. Если высоким пассажирам не удается
добиться этого, подголовник необходимо установить в максимально высокое положение.
|

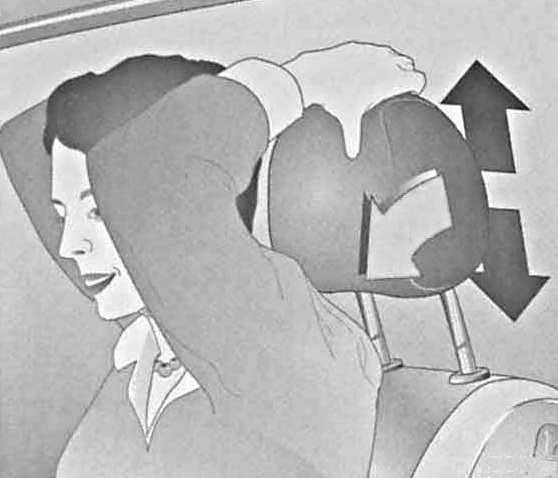

На некоторых модификациях автомобиля предусмотрена
возможность регулировки подголовников по высоте. Регулировка положения
подголовника производится двумя руками одновременно, поэтому не следует
пытаться отрегулировать подголовник во время движения автомобиля. Для
того чтобы поднять подголовник, наклоните его вперед с целью отпускания
фиксатора, затем потяните его вверх/ утопите.
|
|

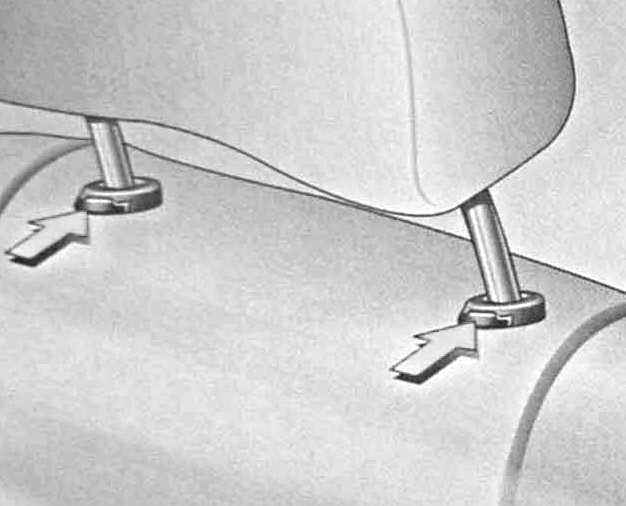

Демонтаж подголовника для чистки или замены
производится следующим образом: поднимите подголовник вверх до упора,
затем нажмите на кнопки фиксаторов и высвободите крепежные стержни из
спинки сиденья.
|
Заднее сиденье
Центральный подлокотник заднего сиденья

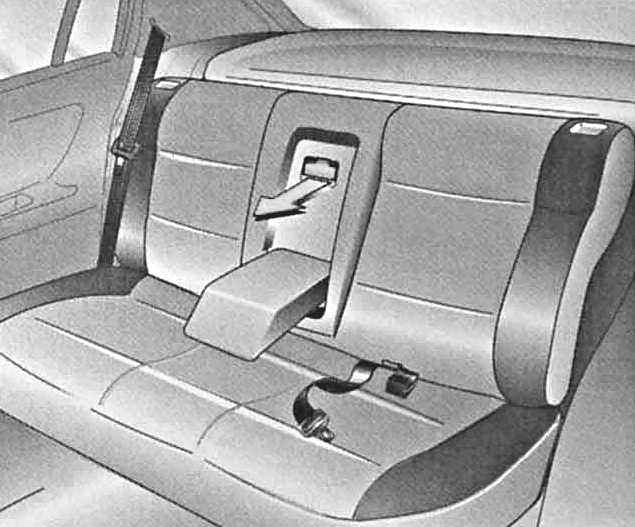

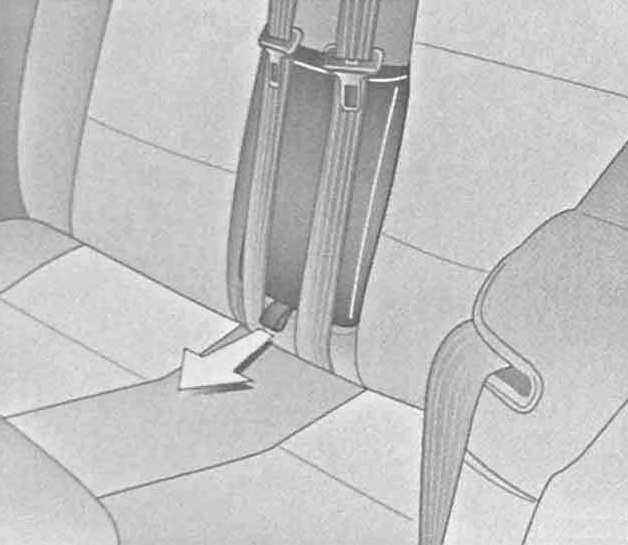

На некоторых моделях заднее сиденье оборудовано центральным подлокотником.
Подлокотник располагается в центральной части сиденья и раскладывается путем
извлечения из ниши в спинке и опускания в горизонтальное положение.
|
На моделях Хэтчбэк, Седан и Купе под подлокотником
помещается оборудованная стопорной рукояткой крышка, опускание которой
позволяет провозить в багажном отделении малогабаритные длинномерные предметы
(например, лыжи).
|
|
Технология расширения объема багажного отделения
под перевозку малогабаритных длинномерных предметов на моделях Кабриолет
несколько отличается от описанной выше. Здесь подлокотник прикреплен к
спинке сиденья посредством оборудованного держателем ремня. Перевод подлокотника
в горизонтальное положение производится путем вытягивания его за специально
предусмотренную петлю.
|
|

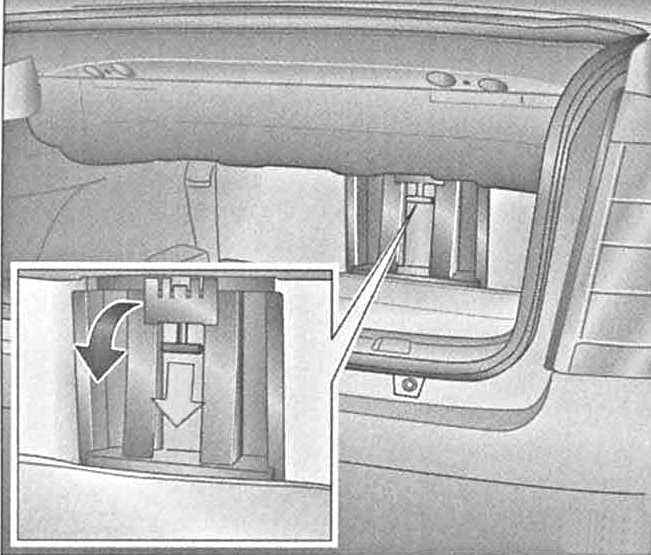

Для полного демонтажа подлокотника отпустить
держатель крепежного ремня, затем изнутри багажного отделения потянуть
вниз ручку фиксатора и опустить крышку. При закрывании крышки следует
поднять ее вверх и защелкнуть фиксатор.
|
Складывание спинок заднего сиденья
Спинка заднего сиденья имеет раздельную конструкцию и состоит из двух частей,
которые могут складываться вперед, открывая непосредственный доступ в багажное
отделение и обеспечивая возможность перевозки крупногабаритных длинномерных
грузов.
|

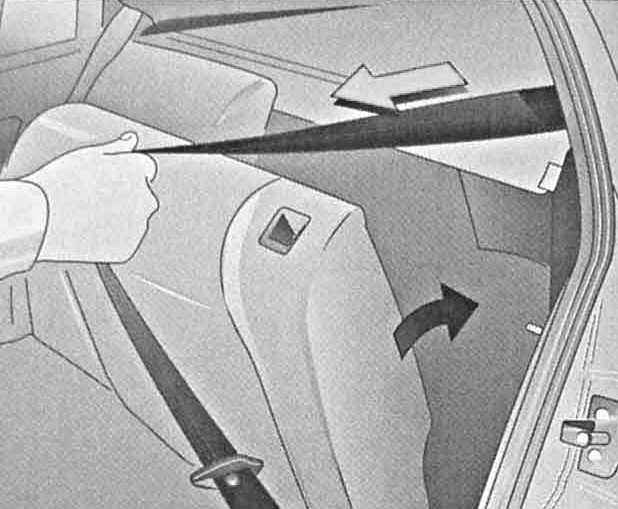

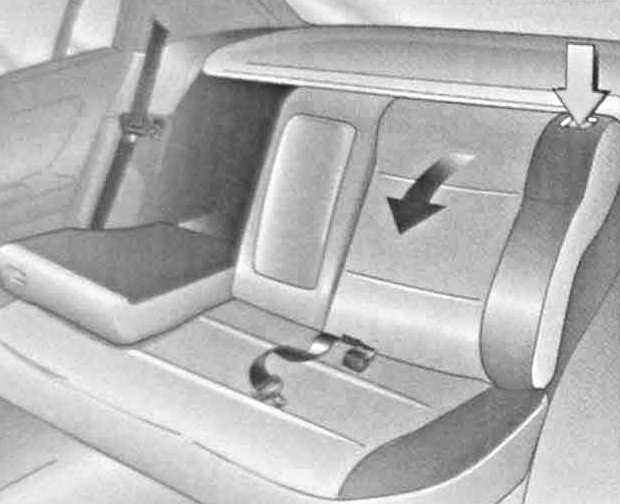

Каждая из двух секций спинки заднего сиденья
может складываться вперед независимо от другой. Кнопки отпускания фиксаторов
спинок расположены с наружных сторон их верхних краев.
|
|
|
- Для фиксации спинки сиденья в вертикальном положении, плотно
прижмите ее к задней вещевой полке до защелкивания замков, — не
забудьте предварительно высвободить из-под спинки ленты ремней
безопасности. Удостоверьтесь в надежности фиксации спинки в вертикальном
положении, подергав ее на себя за верхний край.
|
|
- Проследите, чтобы ремни безопасности заднего сиденья при поднятых
спинках занимали свои штатные положения.
- Удостоверьтесь в надежной фиксации всех расположенных в багажном
отделении и выступающих в салон предметов. Помните, что резкое
торможение может привести к произвольному смещению ненадежно закрепленного
груза.
- Избегайте эксплуатации автомобиля со сложенными спинками заднего
сиденья и открытой крышкой багажного отделения во избежание попадания
в салон автомобиля содержащих токсичный монооксид углерода (СО)
отработавших газов.
|
|
Подголовники
|
|
На моделях Кабриолет
регулировка и демонтаж подголовников заднего сиденья не представляются
возможными.
|

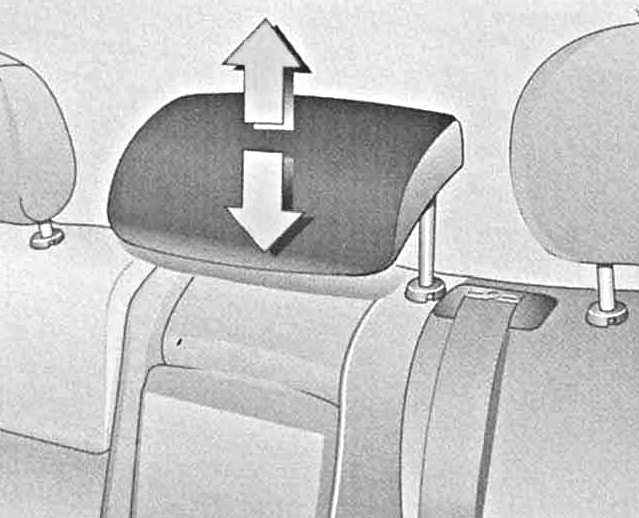

Заднее сиденье оборудовано тремя подголовниками, левый и правый из которых
имеют стандартную конструкцию (см. выше п.
Регулировка сидений
— Подголовники). Средний подголовник отличается компактным исполнением и имеет
два фиксированных рабочих положения.
|
При складывании сидений (см. ниже), либо
с целью расширения сектора заднего обзора (при незанятом центральном месте
заднего сиденья) центральный подголовник следует опустить в крайнее нижнее
положение, предварительно отпустив пружинные фиксаторы его стержней.
|

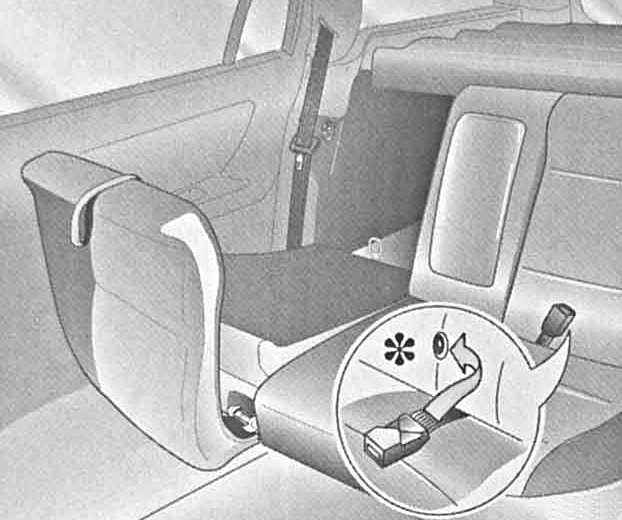

Складывание сиденья
Складывание заднего сиденья производится с целью максимального расширения багажного
отделения автомобиля при перевозке крупногабаритного или многоместного груза.
|
|
- Снимите боковые подголовники, опустите в крайнее нижнее положение
центральный подголовник.
- Поднимите подлокотник.
|
- Потянув за специальные петли, откиньте в вертикальное положение
подушки заднего сиденья, при соответствующей комплектации закрепите
в специальных фиксаторах на спинках пряжки ремней безопасности,
затем отпустите верхние фиксаторы и опустите спинки.
|
|
- При сборке сиденья не забудьте высвободить из-под поднимаемых
спинок ленты ремней безопасности.
|
|
Багажное отделение
Съемная задняя полка/ складной кожух (модели Хэтчбэк и Универсал)
|
|
Съемные задние полки
(складные кожухи багажного отделения) на моделях Хэтчбэк и Универсал не
предназначены для перевозки на них тяжелых предметов.
|
|

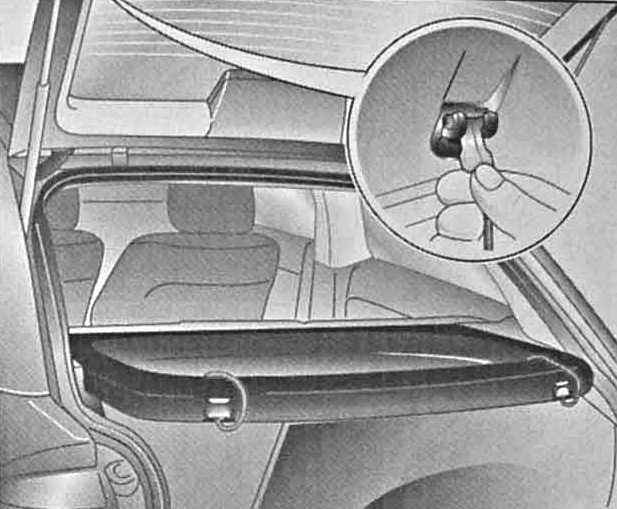

Для демонтажа съемной задней полки на моделях
Хэтчбэк следует снять приводные стропы с крюков на двери задка, затем
высвободить полку из направляющих и снять его. Установка производится
в обратном порядке.
|
|

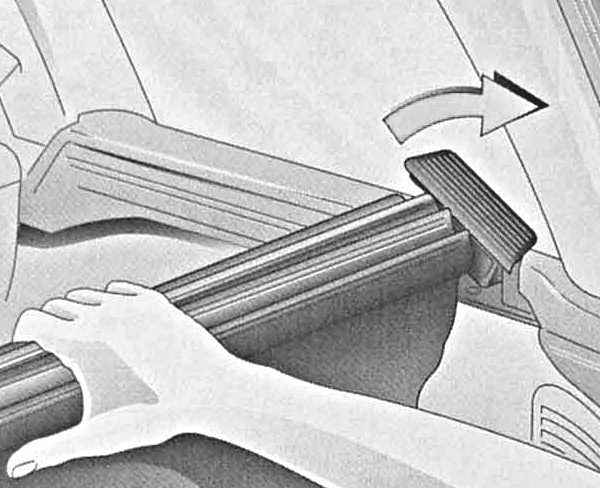

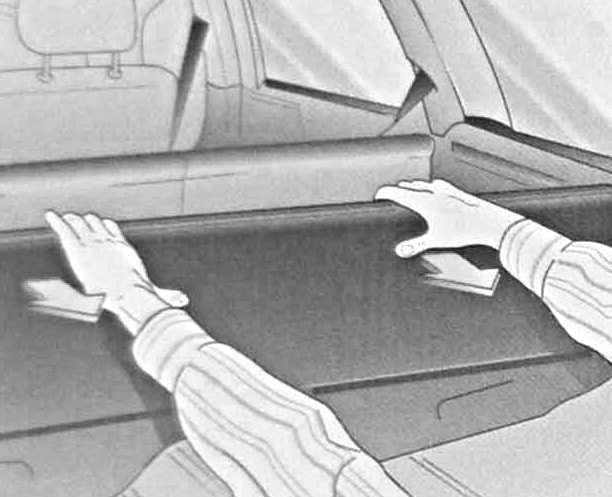

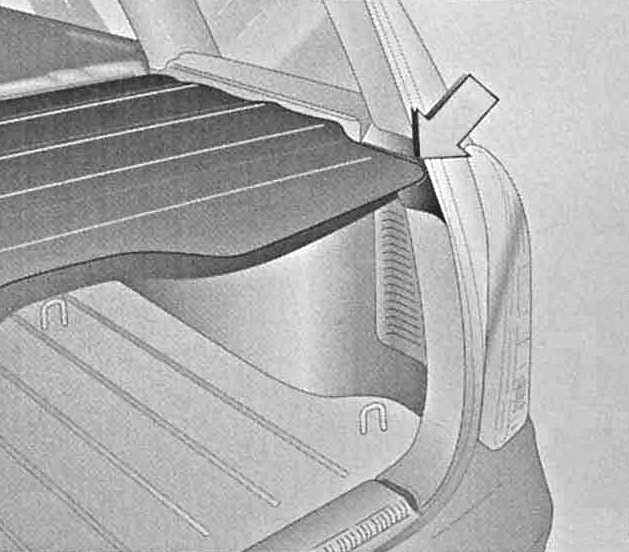

На моделях Универсал багажное отделение
сверху прикрывается складным кожухом фиксирующимся двумя угловыми держателями.
|
|
|
- Для обеспечения доступа в багажное отделение кожух высвобождается
из фиксаторов и сдвигается вперед (к спинке заднего сиденья).
|
- Для снятия кожуха сложите его, затем в сложенном виде потяните
назад в направляющих пазах и, преодолевая сопротивление пружин,
высвободите из держателей.
|
|
- Монтаж шторки производится в обратной последовательности.
|
|
Вещевые ящики
|

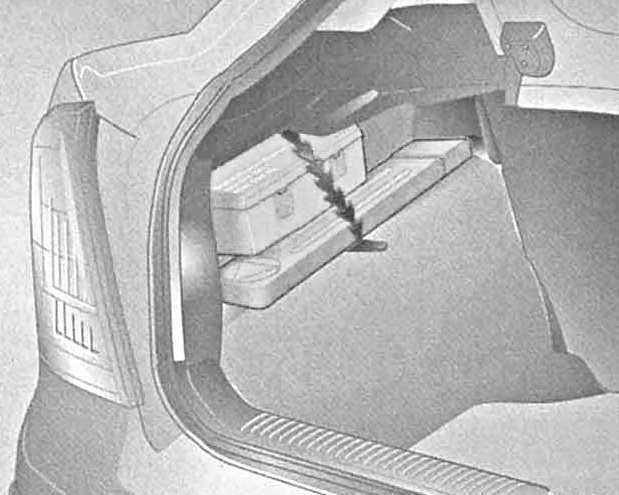

В обивке левой стенки багажного отделения
имеется оборудованная поворотными фиксаторами крышка, после снятия которой
открывается доступ в вещевой ящик, предназначенный для хранения таких
обязательных элементов комплектации любого автомобиля, как дорожная аптечка
и знак аварийной остановки.
|
|

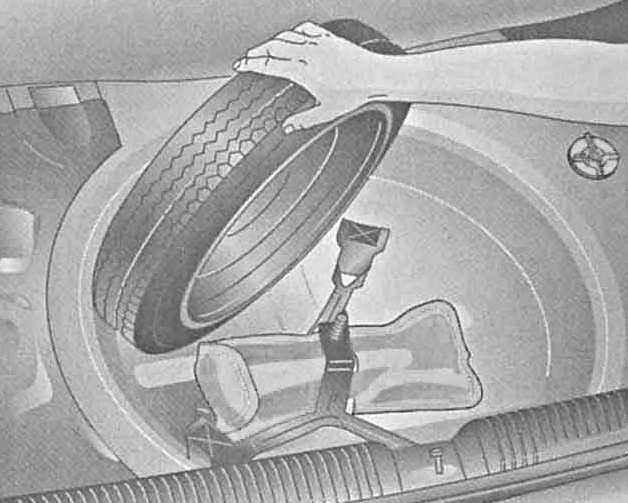

Под напольным покрытием багажного отсека
расположен колодец под хранение запасного колеса, баллонного ключа и домкрата.
|

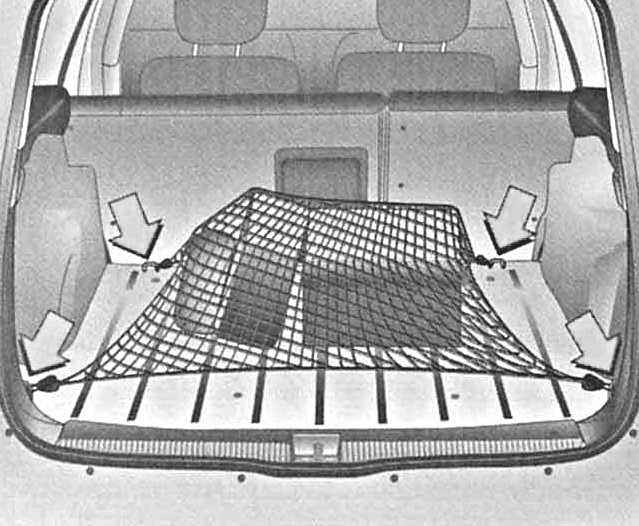

Проушины для крепления страховочной сетки
|
По углам панели пола багажного отделения
предусмотрены металлические проушины, позволяющие фиксировать страховочную
сеть, предназначенную для фиксации перевозимого груза.
|
|
|

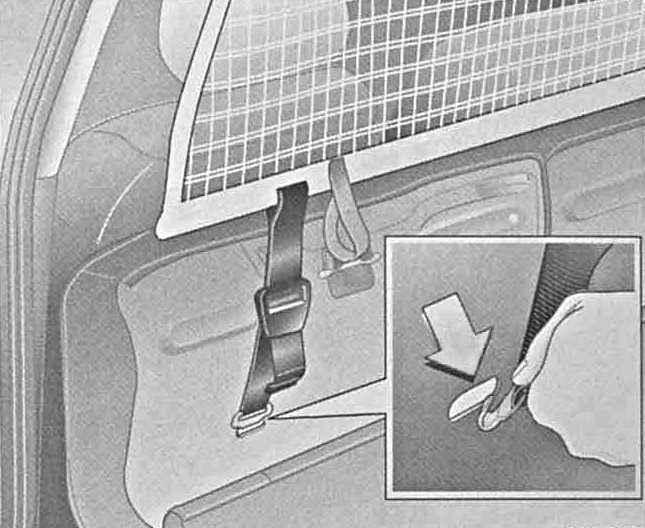

При помощи тех же проушин
на моделях Универсал фиксируется также оградительная решетка (см. ниже).
|

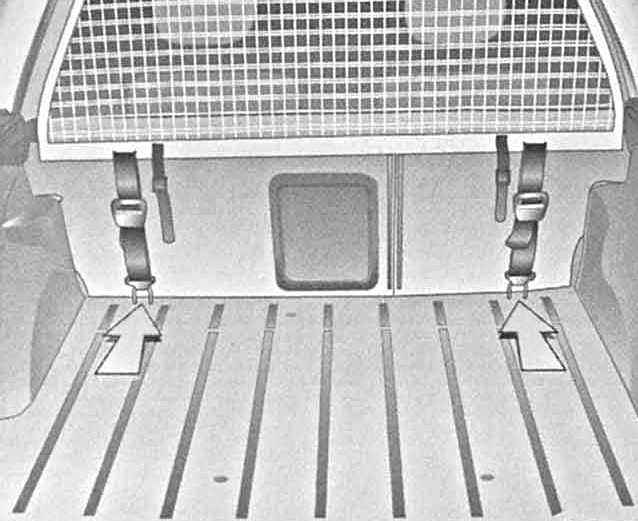

Оградительная решетка (модели Универсал)
|
Оградительная решетка может быть смонтирована
позади спинки заднего сиденья, либо (при сложенном заднем сиденье), —
за спинками переднего сиденья.
|
|

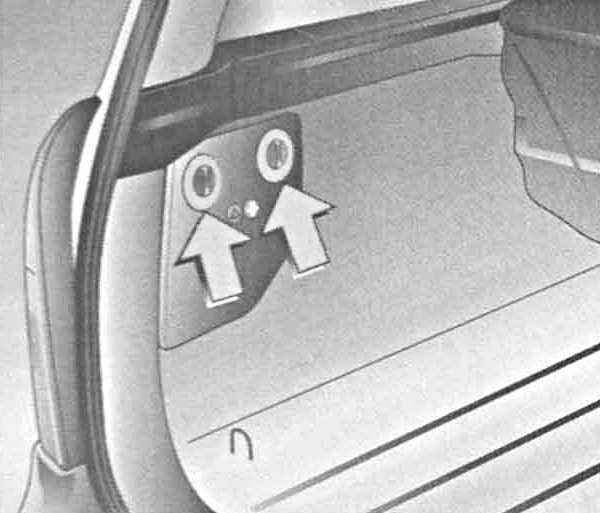

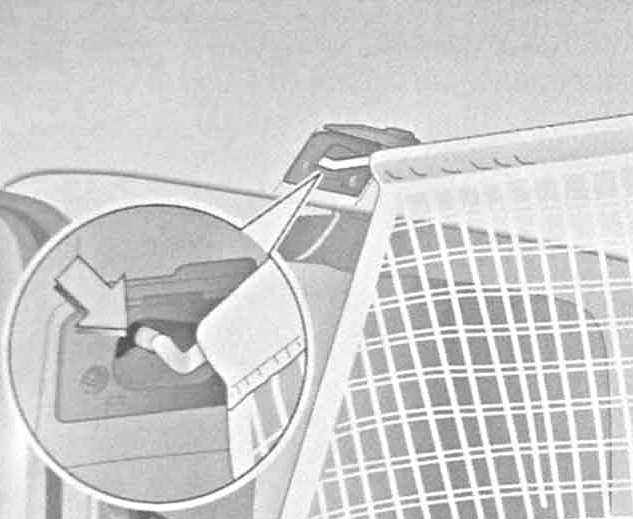

В раме крыши также предусмотрены две пары
монтажных отверстия, в которые заправляются анкерные штанги решетки.
|
Прикуриватель/ розетка бортового электропитания
Прикуриватель
|

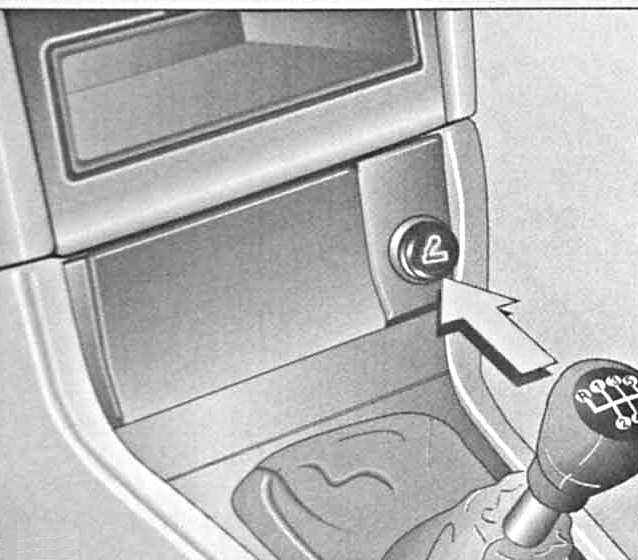

Прикуриватель расположен в передней секции
центральной консоли автомобиля и функционирует только при двух положениях
ключа в замке зажигания: «ACC» (I) или «ON» (II), т.е., когда включено
зажигание или питание вспомогательных потребителей электроэнергии. Для
включения прикуривателя утопите до щелчка его кнопку. После накала спирали
кнопка автоматически со щелчком вернется в исходное положение.
|
|
|
Во избежание выхода
прикуривателя из строя, не придерживайте его кнопку во время нагрева спирали!
|
Гнездо под установку прикуривателя одновременно выполняет роль розетки бортового
питания, в которую могут подключены любые вспомогательные автомобильные аксессуары
(компрессор, пылесос, зарядное устройство для мобильного телефона и т.п.). С
целью обеспечения доступа к розетке извлеките из гнезда прикуриватель.
|
|
Мощность потребления
подключаемых бортовому питанию приборов не должна превышать 50 Вт при
напряжении питания 12 В.
|
Пепельницы
|
|
Используйте пепельницы
только по своему прямому назначению! Во избежание возгорания не кладите
в пепельницы обрывки бумаги, обертки от конфет и прочие горючие материалы.
Воспламенение мусора в пепельницах может нанести ущерб Вашему автомобилю.
|
|

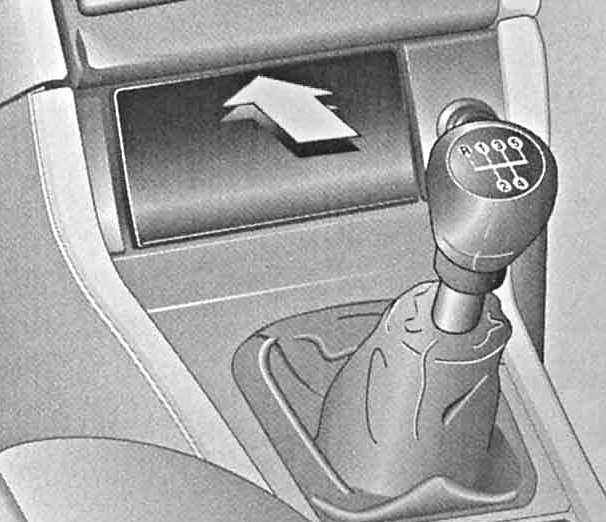

Передняя пепельница объединена в единую
сборку с прикуривателем. Для открывания пепельницы нажмите на верхний
край ее крышки.
|
|

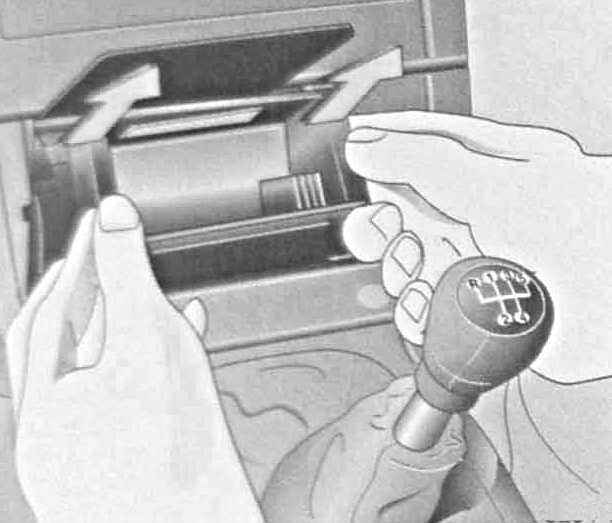

Для того чтобы очистить пепельницу от окурков,
откройте крышку пепельницы и, потянув вверх, извлеките приемный контейнер
из своего посадочного гнезда, потянув его на себя.
|
|
Задняя пепельница встроена в заднюю часть
центральной консоли. Для открывания пепельницы откиньте вверх ее крышку.
Для того чтобы очистить пепельницу от окурков, откройте ее, затем потяните
вверх и извлеките контейнер из своего гнезда в консоли.
|

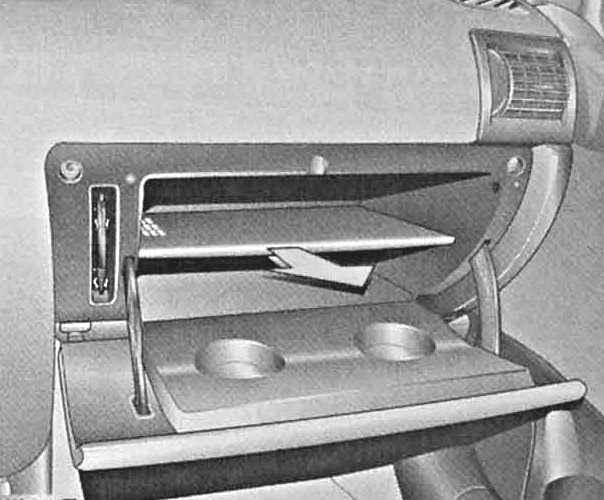

Главный вещевой ящик
Вещевой ящик расположен в правой части панели приборов автомобиля и оборудован
откидной крышкой. Открывание ящика при включенном зажигании приводит к автоматической
активации его подсветки.
|
Внутри ящика оборудована съемная промежуточная
полка, укладываемая на направляющие планки и закрепляемая посредством
установленных на задней стенке ящика фиксаторов. Слева под откидной крышкой
ящика предусмотрена панель с фиксатором для крепления авторучки (см. там
же).
|
С внутренней стороны откидываемой в горизонтальное положение крышки вещевого
ящика выформованы два углубления для фиксации стаканов.
Солнцезащитные козырьки
Слева и справа над ветровым стеклом в салоне автомобиля закреплены два солнцезащитных
козырька. Козырьки могут опускаться и разворачиваться вбок, обеспечивая защиту
глаз водителя и переднего пассажира от воздействия прямых солнечных лучей, направленных
как фронтально, так и в боковых направлениях.

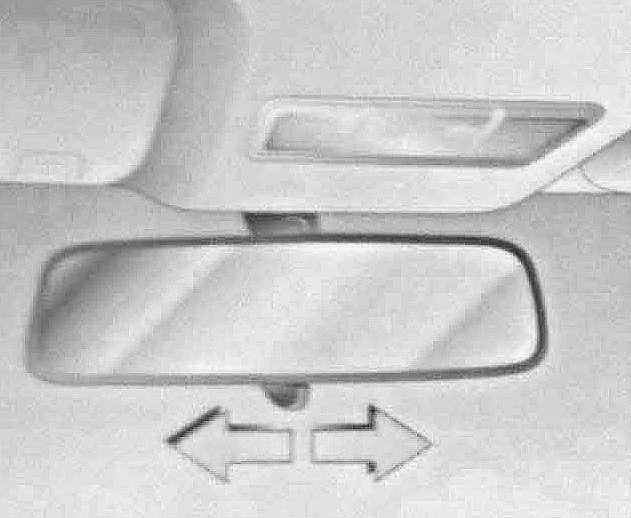

Внутреннее зеркало заднего вида
|
Своим основание внутренне зеркало заднего
вида наклеивается на внутреннюю поверхность ветрового стекла, сверху в
центральное его части. В нижней части сборки зеркала предусмотрен рычажок,
позволяющий производить переключение отражающей поверхности в ночной режим,
обеспечивающий защиту глаз водителя от ослепления их светом движущихся
сзади в попутном направлении транспортных средств.
|
|

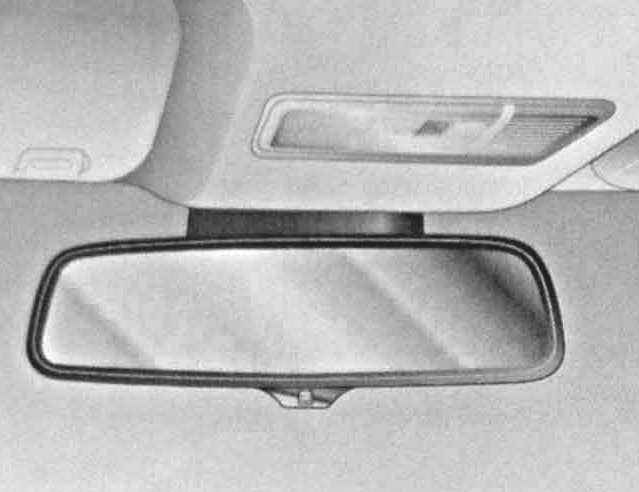

На некоторых моделях устанавливается зеркало
с устройством автоматического переключения в ночной режим. Затемнение
зеркала деактивируется при выключении зажигания, включении заднего хода
и освещении салона.
|

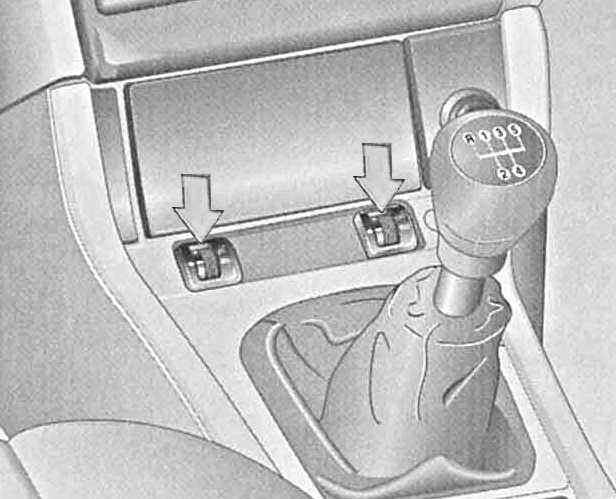

Обогрев передних сидений
|
Регуляторы включения и управления функционированием
обогрева передних сидений расположены в передней части центральной консоли
под сборкой пепельницы и помечены пиктограммой
 .
Рядом с регуляторами расположены контрольные лампы, извещающие оператора
об активации режима обогрева соответствующего сиденья.
|
Выключение обогрева производится переводом регулятора в положение «
–
».
|
