3.2. СпецификацииРекомендуемые смазки и жидкости
|
Ниже перечислены смазки
и жидкости, рекомендуемые к применению компанией-изготовителем автомобилей
на момент составления настоящего Руководства. Более свежую информацию
можно получить на фирменных станциях техобслуживания компании Opel.
|
Тип, свойства и объемы рабочих жидкостей
Топливо
|
Тип
|
|
Бензиновые двигатели
|
Неэтилированный бензин не хуже АИ-95
|
|
Дизельные двигатели
|
Дизельное топливо с цетановым числом не менее 49
|
|
Объем
топливного бака
|
л
|
|
Модели Astra
|
52
|
|
Модели Zafira
|
58
|
Двигательное масло
|
|
Обращайте внимания на
условия гарантийного обслуживания нового автомобиля касательно применения
синтетических двигательных масел!
|
|
Бензиновые двигатели
|
Всесезонное синтетическое двигательное масло вязкостью
OW-X, 5W-X, 10W-X по ACEA A3-98/B3-98, где X= 30 и выше
|
|
Дизельные двигатели
|
Всесезонное синтетическое двигательное масло вязкостью OW-X, 5W-X,
10W-X по ACEA A3- 98/B3-98 или A3-98/B3-98/B4-98, где X=30 и выше
|
Вязкость
См.
Автомобильные химикалии, масла и смазки
Объем (с заменой фильтра)
|
Тип
двигателя
|
Объем,
л
|
|
Z12XE/X12XE
|
3.5
|
|
Z14XE/X14XE
|
3.5
|
|
Z16SE/X16SE
|
3.5
|
|
Z16XE/X16XE
|
3.5
|
|
Z16XEP/X16XEP
|
3.5
|
|
Z18XE/X18XE
|
4.25
|
|
Z20LET/X20LET
|
4.25
|
|
X20XEV
|
4.25
|
|
X20XER
|
4.25
|
|
Z22SE/X22SE
|
5.0
|
|
Y17DT/X17DT
|
4.5
|
|
Y17DT (ECO)
|
4.5
|
|
Y20DTL
|
5.2
|
|
Y20DTH
|
5.2
|
|
Y22DTR
|
5.2
|
Система охлаждения
|
Тип охлаждающей жидкости
|
Смесь мягкой воды и антифриза (1:1) для обеспечения морозоустойчивости
до -40° C
|
|
Антифриз
|
модели с 10.2000 красного/ оранжевого цвета
|
|
модели по 9.2000 голубого/ зеленого цвета
|
|
|
Не смешивайте антифризы
разного типа!
|
Объем
|
Тип двигателя
|
Объем, л
|
|
Без
кондиционера воздуха
|
С
кондиционером воздуха
|
|
Z12XE/X12XE
|
|
РКПП
|
5.2
|
5.5
|
|
АТ
|
-
|
-
|
|
Z14XE/X14XE
|
|
РКПП
|
6.3
|
6.6
|
|
АТ
|
6.2
|
6.5
|
|
Z16SE/X16SE
|
|
РКПП
|
5.9
|
6.2
|
|
АТ
|
5.8
|
6.1
|
|
Z16XE/X16XE
|
|
РКПП
|
6.3
|
6.6
|
|
АТ
|
6.2
|
6.5
|
|
Z16XEP/X16XEP
|
|
РКПП
|
6.3
|
6.6
|
|
АТ
|
6.2
|
6.5
|
|
Z18XE/X18XE
|
|
РКПП
|
6.5
|
6.8
|
|
АТ
|
6.4
|
6.7
|
|
Z20LET/X20LET
|
|
РКПП
|
7.0
|
|
|
АТ
|
-
|
-
|
|
X20XEV
|
|
РКПП
|
Данные отсутствуют
|
|
|
АТ
|
Данные отсутствуют
|
|
|
X20XER
|
|
РКПП
|
Данные отсутствуют
|
|
|
АТ
|
Данные отсутствуют
|
|
|
Z22SE/X22SE
|
|
РКПП
|
6.8
|
7.1
|
|
АТ
|
6.6
|
6.9
|
|
Y17DT/X17DT
|
|
РКПП
|
7.1
|
7.1
|
|
АТ
|
-
|
-
|
|
Y17DT (ECO)
|
|
РКПП
|
7.1
|
7.1
|
|
АТ
|
-
|
-
|
|
Y20DTL/X17DTL
|
|
РКПП
|
-
|
-
|
|
АТ
|
7.8
|
7.8
|
|
Y20DTH
|
|
РКПП
|
7.9
|
7.9
|
|
АТ
|
-
|
-
|
|
Y22DTR
|
|
РКПП
|
7.9
|
7.9
|
|
АТ
|
-
|
-
|
Трансмиссионное масло для РКПП
|
Тип
|
Трансмиссионное масло OPEL - 19 40 768 (№ 09 120 541)
|
|
Объем
|
л
|
|
Все модели, кроме 2.0 л
|
1.6
|
|
Модели 2.0 л
|
1.8
|
|
РКПП F23
|
1.55
|
ATF для АТ
|
Тип
|
ATF OPEL - 19 40 767 (№ 09 117 946)
|
|
Объем
(при смене)
|
л
|
| Все модели
|
4.0
|
|
|
Dexron II и Dexron III
не применять!
|
Тормозная жидкость/ гидравлическая жидкость привода сцепления
|
Тип
|
FMVSS116/DOT4, SAE J1703
|
Жидкость системы гидроусиления руля
|
Тип
|
Масло OPEL - 19 40 766 (№ 09 544 116)
|
|
Объем
|
л
|
|
Насос TRW
|
0.7
|
|
Насос Delphi/Saginaw
|
1.1
|
Жидкость омывания стекол
|
Тип
|
Любая патентованная жидкость для стеклоочистителей
|
|
Объем
|
л
|
|
Модели с омывателями линз фар
|
4.5
|
|
Модели без омывателей линз фар
|
2.3
|
Смазка для шасси
|
Универсальная смазка на литиевой основе
|
NGLI No2
|
|
Смазка для полюсных клемм батареи
|
Bosch FT 40 v 1
|
Двигатель
|
|
В случае разночтения
с данными, приведенными на ярлыке VECI, предпочтение следует отдавать
последним.
|
Масляный фильтр
|
Тип
|
|
Бензиновые двигатели
|
- Фильтр неразборной конструкции
|
- Двигатели 1.4, 1.6 и 2.0 л
|
Champion G102
|
|
|
Данные отсутствуют
|
Обороты холостого хода, мин
|
Бензиновые
двигатели (не регулируются, устанавливаются ЕСМ)
|
|
Модели 1.2 л
|
730—890
|
|
Модели 1.4 л
|
700—930
|
|
Модели 1.6 л
|
690—920 (X16SZR); 730—930 (X16XEL)
|
|
Модели 1.8 л
|
670—1030
|
|
Модели 2.0 л
|
730—960
|
|
Дизельные
двигатели
|
|
Модели 1.7 л SOHC
|
780—900 об/мин (управляется ECM)
|
|
Модели 1.7 л DOHC
|
825—875 об/мин (управляется ECM)
|
|
Модели 2.0 л
|
750—850 об/мин (управляется ECM)
|
Максимальные обороты двигателя при продолжительном функционировании
|
Тип
двигателя
|
Частота
вращения двигателя, об/мин
|
|
Z12XE/X12XE
|
6250
|
|
Z14XE/X14XE
|
6400
|
|
Z16SE/X16SE
|
6000
|
|
Z16XE/X16XE
|
6400
|
|
Z16XEP/X16XEP
|
6400
|
|
Z18XE/X18XE
|
6400
|
|
Z20LET/X20LET
|
6400
|
|
X20XEV
|
6400
|
|
X20XER
|
Данные отсутствуют
|
|
Z22SE/X22SE
|
6500
|
|
Y17DT/X17DT
|
5100—5300
|
|
Y17DT (ECO)
|
5200
|
|
Y20DTL/X17DTL
|
4750
|
|
Y20DTH
|
4950—5050
|
|
Y22DTR
|
4920—5080
|
Допустимый расход масла
Клапанные зазоры (только дизельные двигатели 1.7 л DOHC)
|
Впускные и выпускные клапаны
|
0.4 мм
|
Статический момент впрыска (дизельные двигатели)
|
Двигатели 1.7 л SOHC
|
Управляется ECM
|
|
Двигатели 1.7 л DOHC
|
0.28—0.33 мм хода плунжера ТНВД до ВМТ поршня первого цилиндра в конце
такта сжатия
|
|
Двигатели 2.0 л
|
Управляется ECM
|
Система зажигания (бензиновые модели)
|
Тип/ зазор свечей зажигания
|
Champion RC10DMC/0.8 мм
Bosh FLR 8 LDСU/1.0 мм
NGK BKR 5 EK/0.8 мм
AC DELCO 41-954 ED, (двигатель Z22SE)
|
Система питания
|
Бензиновые
модели
|
|
Тип фильтрующего элемента воздухоочистителя
|
Champion U689
|
|
Тип топливного фильтра
|
Champion L225
|
|
Дизельные
модели
|
|
Тип фильтрующего элемента воздухоочистителя
|
|
|
Champion U689
|
|
|
Данные отсутствуют
|
|
Тип топливного фильтра
|
|
|
Champion L111
|
|
|
Данные отсутствуют
|
|
Тип свечей накаливания
|
|
|
Champion CH 163
|
|
|
Данные отсутствуют
|
|
|
Champion CH 207
|
Тормозная система
|
Минимальная
допустимая толщина фрикционных накладок тормозных колодок/ башмаков
|
|
Дисковые тормозные механизмы передних и задних колес
|
2.0
|
|
Барабанные тормозные механизмы
|
1.0
|
Колеса и шины
Давление накачки шин
|
Модели
Astra
|
|
Все модели, кроме 2.0 л (все размеры шин)
|
|
Загрузка до трех человек, включая водителя
|
|
|
2.2 бар
|
|
|
1.9 бар
|
|
Полная загрузка
|
|
|
2.4 бар
|
|
|
2.8 бар
|
|
Модели 2.0 л
|
|
Шины 195/60
|
- Загрузка до трех человек, включая водителя
|
|
|
2.2 бар
|
|
1.9 бар
|
|
|
|
|
2.3 бар
|
|
2.8 бар
|
|
Шины 205/50
|
- Загрузка до трех человек, включая водителя
|
|
|
2.3 бар
|
|
2.0 бар
|
|
|
|
|
2.5 бар
|
|
2.9 бар
|
|
Модели
Zafira
|
|
Загрузка до трех человек, включая водителя
|
|
|
2.2 бар
|
|
|
2.2 бар
|
|
Полная загрузка
|
|
|
2.6 бар
|
|
|
3.0 бар
|
Скоростные категории шин (обозначения)
|
|
Пометка «REINFORCED»
в конце маркировки шины означает усиленное исполнение.
|
|
Q
|
160 км/ч
|
V
|
240 км/ч
|
|
S
|
180 км/ч
|
ZR
|
свыше 240 км/ч
|
|
T
|
190 км/ч
|
W
|
270 км/ч
|
|
H
|
210 км/ч
|
Y
|
свыше 270 км/ч
|
Усилия затягивания резьбовых соединений, Нм
|
|
Данные по усилиям затягивания
крепежа приводятся также в тексте Главы и на некоторых иллюстрациях.
|
|
Деталь конструкции
|
Значение
|
|
Болты крепления колес
|
110
|
|
Бензиновые
модели
|
|
Масляный фильтр неразборной конструкции
|
15
|
|
Крышка масляного фильтра разборной конструкции
|
15
|
|
Болт крепления корпуса разборного масляного фильтра к блоку
|
45
|
|
Винты крепления модуля зажигания
|
8
|
|
Свечи зажигания
|
25 (двигатель 2.2 л: 20)
|
|
Сливная пробка поддона картера двигателя
|
|
Двигатели SOHC
|
- Модели без системы К/В (штампованный поддон)
|
55
|
- Модели с К/В (литой поддон)
|
45
|
|
Двигатели DOHC
|
|
|
- С головкой под внутренний шестигранник TORX (резиновое уплотнительное
кольцо)
|
10
|
- С шестигранной головкой (металлическое уплотнительное кольцо)
|
45
|
|
Двигатели 2.0 л
|
10
|
|
Дизельные
модели
|
|
1.7 л SOHC
|
|
Генератор
|
- Болты М10 крепления генератора к опорному кронштейну
|
46
|
- Болты М8 крепления генератора к опорному кронштейну
|
25
|
- Гайка крепления опорного кронштейна к блоку цилиндров
|
35
|
- Болт фиксации генератора на регулировочной планке
|
35
|
|
Центральный болт натяжителя ремня привода компрессора К/В
|
45
|
|
Гайки пластин крепления топливного фильтра
|
25
|
|
Масляный фильтр
|
15
|
|
Сливная пробка поддона картера двигателя
|
10
|
|
1.7 л DOHC и 2.0 л
|
|
Крепление демпфера крутильных колебаний к приводному валу
|
10
|
|
Крепление опоры подвески силового агрегата к кузову
|
45
|
|
Крепление опоры подвески силового агрегата к подрамнику
|
55
|
|
Центральный болт крепления крышки корпуса топливного фильтра
|
6
|
|
Крышка корпуса масляного фильтра
|
25
|
|
Сливная пробка поддона картера двигателя
|
|
|
78
|
|
|
18
|

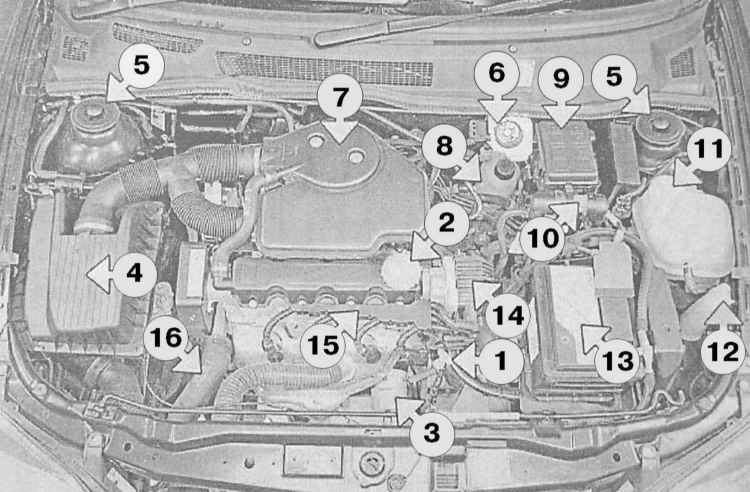

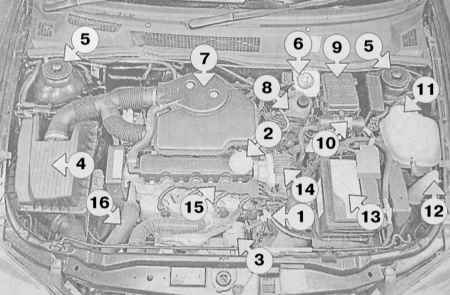

Схема расположения компонентов в двигательном отсеке бензиновых моделей
Astra G 1.6 л SOHC

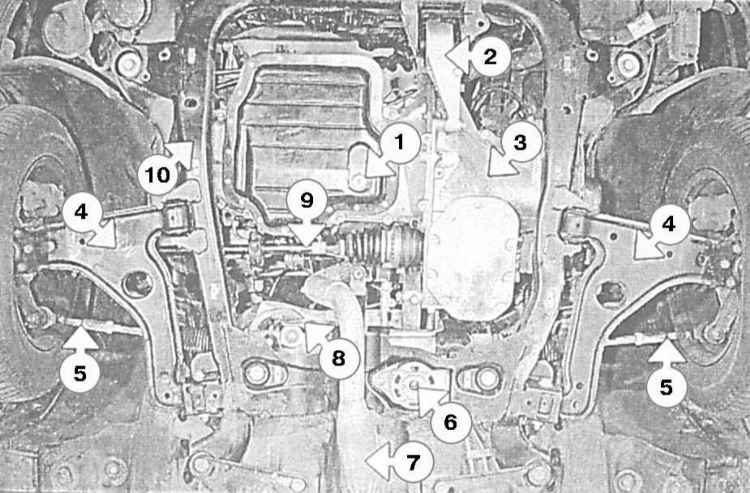

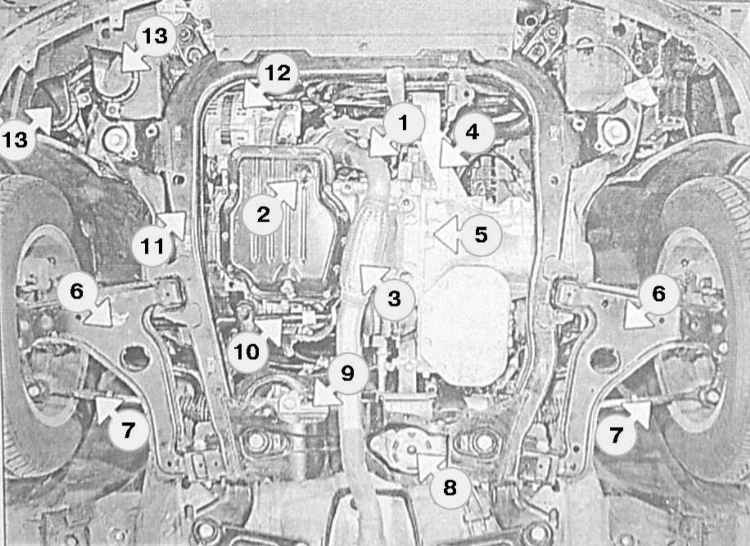

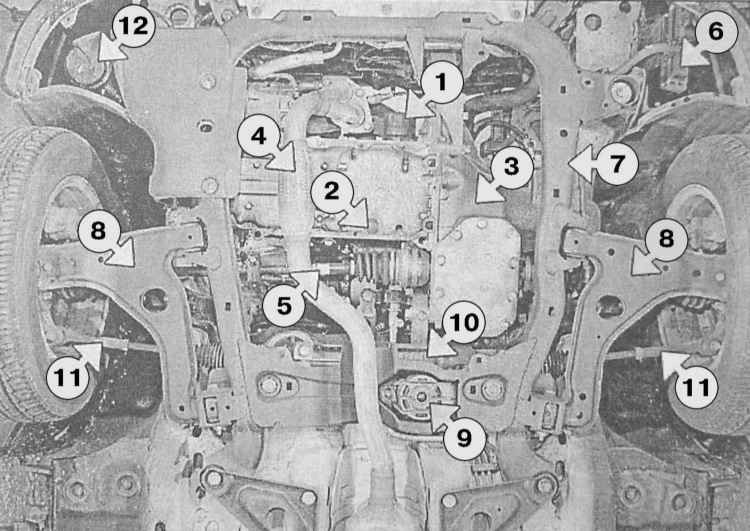

Вид снизу на передок автомобиля - бензиновые модели Astra G 1.6 л SOHC

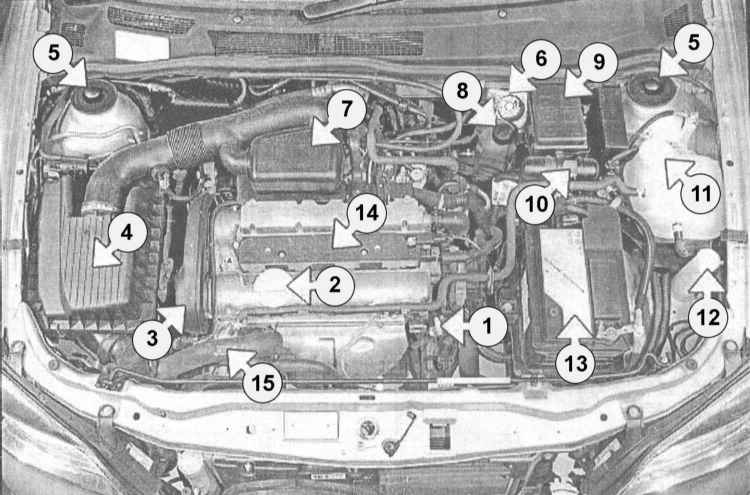

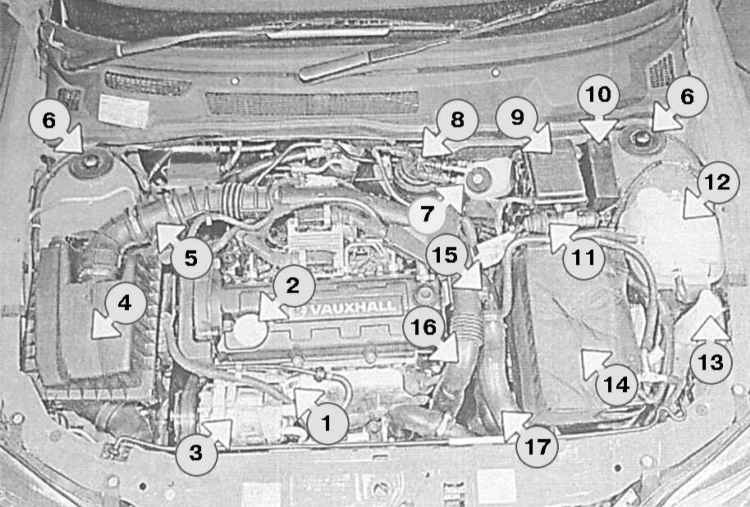

Схема расположения компонентов в двигательном отсеке бензиновых моделей
Astra G 1.6 л DOHC

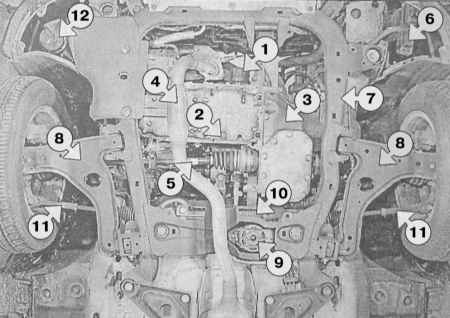

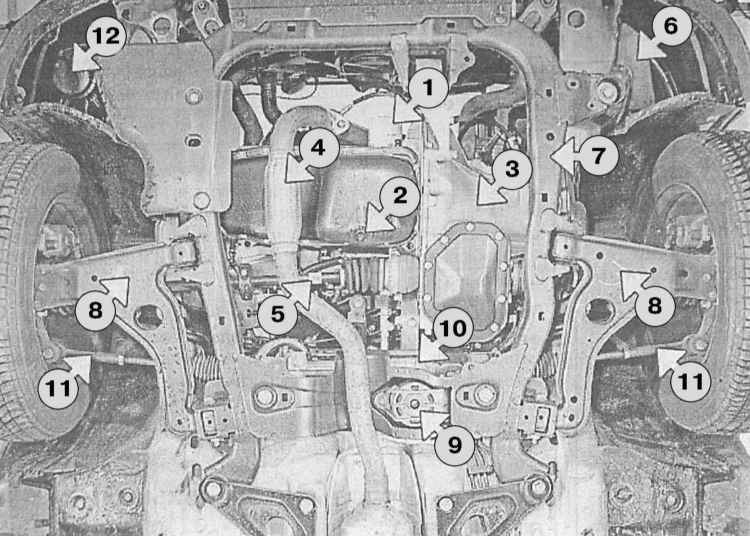

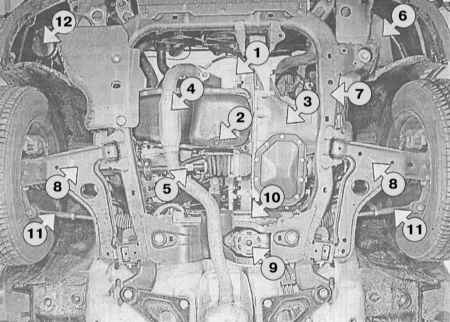

Вид снизу на передок автомобиля - бензиновые модели Astra G 1.6 л DOHC

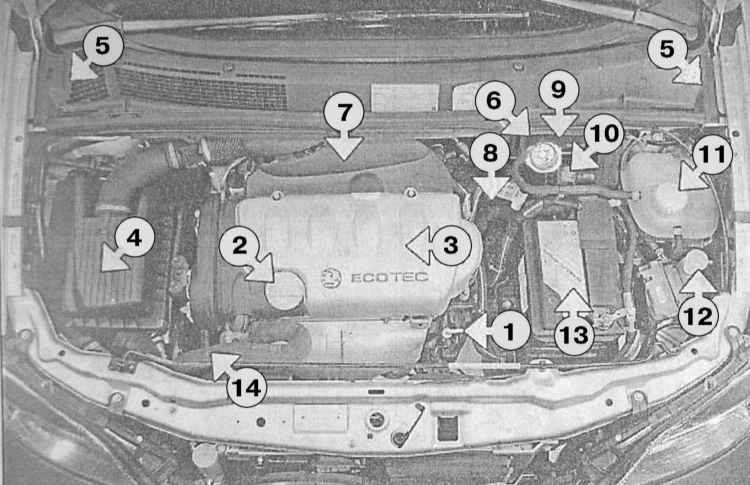

Схема расположения компонентов в двигательном отсеке бензиновых моделей
Zafira 1.6 л SOHC

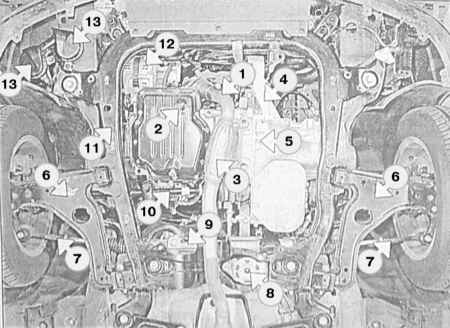

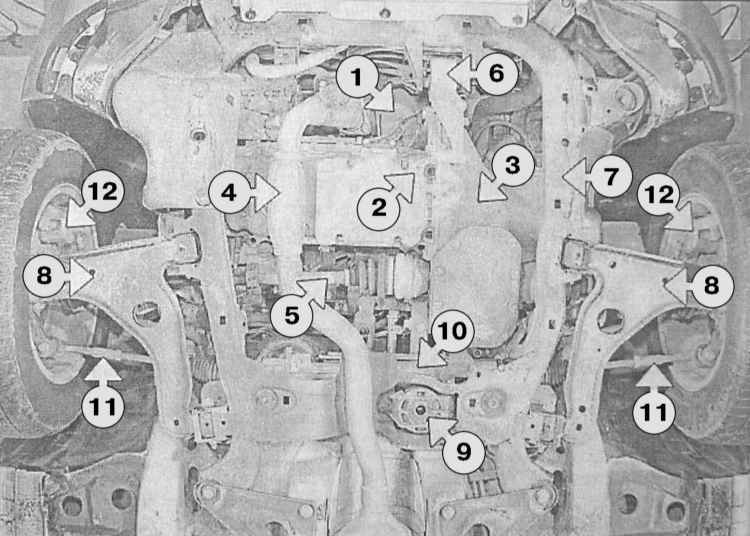

Вид снизу на передок автомобиля - бензиновые модели Zafira 1.6 л SOHC

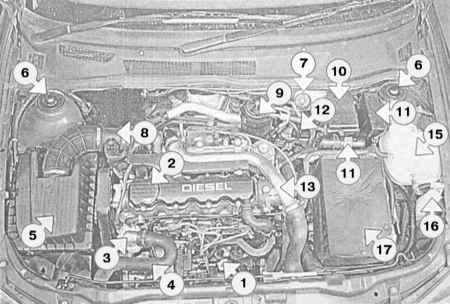

Схема расположения компонентов в двигательном отсеке дизельных моделей
Astra G 1.7 л SOHC
Вид снизу на передок автомобиля - дизельные модели Astra G 1.7 л SOHC
Схема расположения компонентов в двигательном отсеке дизельных моделей
Astra G 1.7 л DOHC
Вид снизу на передок автомобиля - дизельные модели Astra G 1.7 л DOHC

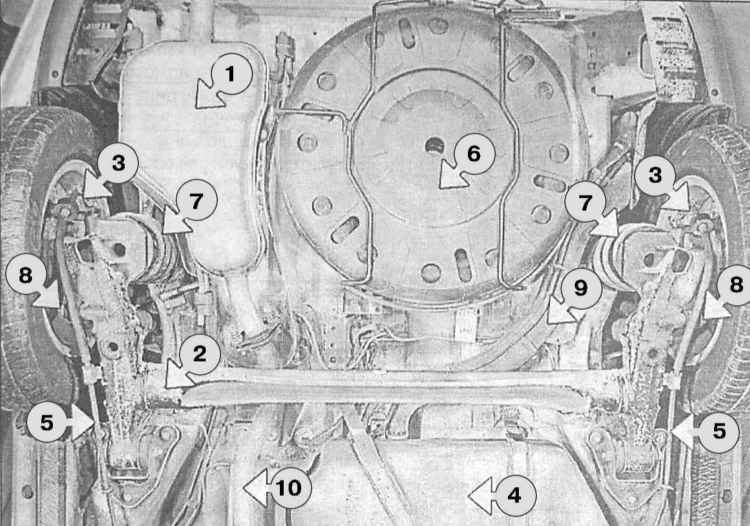

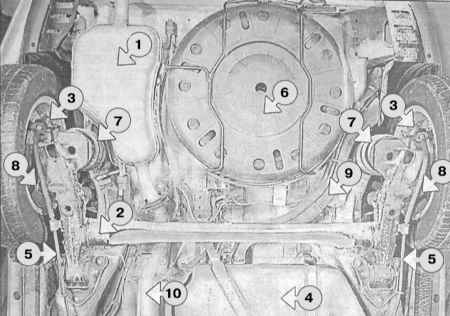

Вид снизу на задок автомобиля - модели Astra G

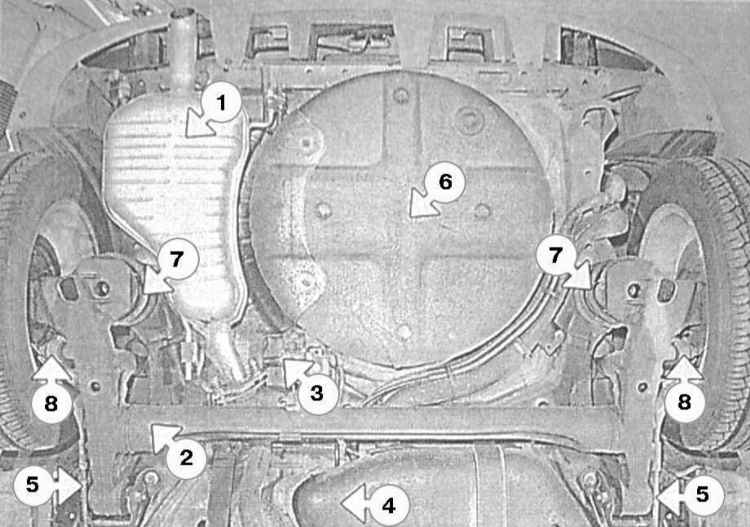

Вид снизу на задок автомобиля - модели Zafira
|
