3.2.2.1.1. Порядок разборки и сборки двигателя

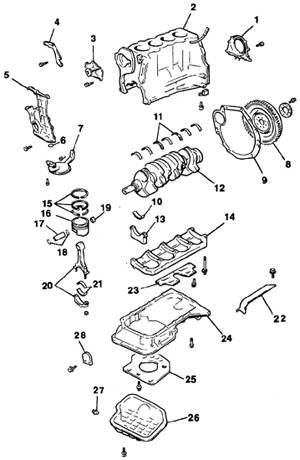

Блок цилиндров, коленвал и шатунно-поршневая группа

Порядок разборки

Легче всего разбирать двигатель и производить все виды работ на переносном стенде, специально предназначенном для ремонта двигателя. Такие стенды можно часто взять напрокат. Перед монтажом двигателя на стенд необходимо снять маховик с механизмом сцепления, чтобы ввернуть болты стенда в блок цилиндров (картера коленвала).

Если стенда нет, то разбирать двигатель можно укрепив его на прочном верстаке или на полу. При разборке без применения стенда будьте очень осторожны во время манипуляций с двигателем.

Если вы будете приобретать готовый восстановленный двигатель, то сначала надо снять все навесные агрегаты, чтобы установить их впоследствии точно в таком же порядке как и при самостоятельном капитальном ремонте. К таким агрегатам относятся:

 – генератор,и кронштейны насоса гидроусилителя и (или) компрессора кондиционера (в зависимости от комплектации автомобиля);
 – распределитель зажигания, свечи и высоковольтные провода;
 – насос охлаждающей жидкости и шланги термостата и радиатора;
 – детали карбюратора или системы впрыска топлива;
 – все датчики и электромагнитные клапаны вместе с проводкой;
 – всасывающий и выпускной коллекторы ;
 – масляный фильтр;
 – топливный насос – для карбюраторных двигателей;
 – детали подвески двигателя;
 – маховик/ ведущий диск гидротрансформатора.

При снятии с двигателя навесных агрегатов, с особым вниманием отнеситесь к тем мелочам, которые могут облегчить сборку двигателя. Нанесите метки на прокладки, сальники, дистанционные втулки, штифты, болты, шайбы, гайки и др., чтобы при сборке установить их в прежнее положение.

Если планируется провести капитальный ремонт с полной разборкой, то двигатель надо полностью разобрать и снять детали внутреннего устройства двигателя в следующем порядке (если не оговорено особо см. подраздел 3.1.1 и подраздел 3.1.2.2.1).

 – всасывающий и выпускной коллекторы;
 – масляный поддон;
 – цепи привода распредвалов со звездочками;
 – головка блока цилиндров;
 – маховик;
 – шатунно-поршневая группа;
 – коленвал.

Перед разборкой и выполнением процедур капитального ремонта убедитесь, в наличии всего необходимого оборудования и инструментов. Перечень необходимых инструментов приведен в начале данного руководства.

Порядок сборки

Перед началом сборки приготовьте все необходимые новые запчасти, прокладки и уплотнители, а также необходимые инструменты и приспособления. Ознакомьтесь с описанием процедур сборки, чтобы представить себе объем предстоящих работ и еще раз убедиться в наличии всего необходимого. Помимо традиционных инструментов и материалов также понадобится фиксирующий состав для резьбовых соединений. Также будет нужен жидкий герметик для уплотнения разъемных соединений, в которых установка прокладок не предусмотрена. Изготовителем рекомендуется применение жидкого герметика Genuine Liquid Gasket (имеется в продаже на станциях техобслуживания Nissan).

Чтобы сэкономить время и трудозатраты, сборку рекомендуется проводить в следующем порядке:

 – коленчатый вал;
 – поршни в сборе с шатунами;
 – головка цилиндров и толкатели;
 – цепь (цепи) механизма газораспределения;
 – масляный поддон;
 – маховик;
 – навесные агрегаты.

Перед сборкой все детали должны быть тщательно очищены и просушены, все дефекты устранены. Детали следует выложить на абсолютно чистом рабочем столе (или содержать в индивидуальных упаковках).
