13.1.13. Снятие, установка и регулировка сборки верхнего люка и ее компонентов

Снятие и установка сборки верхнего люка

Предварительно заручитесь помощью ассистента.

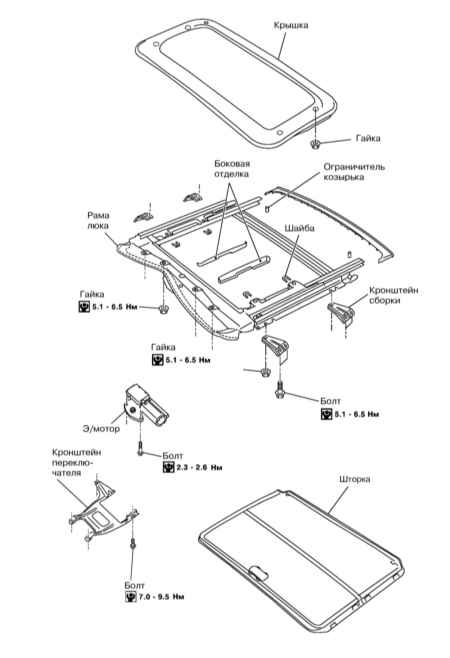

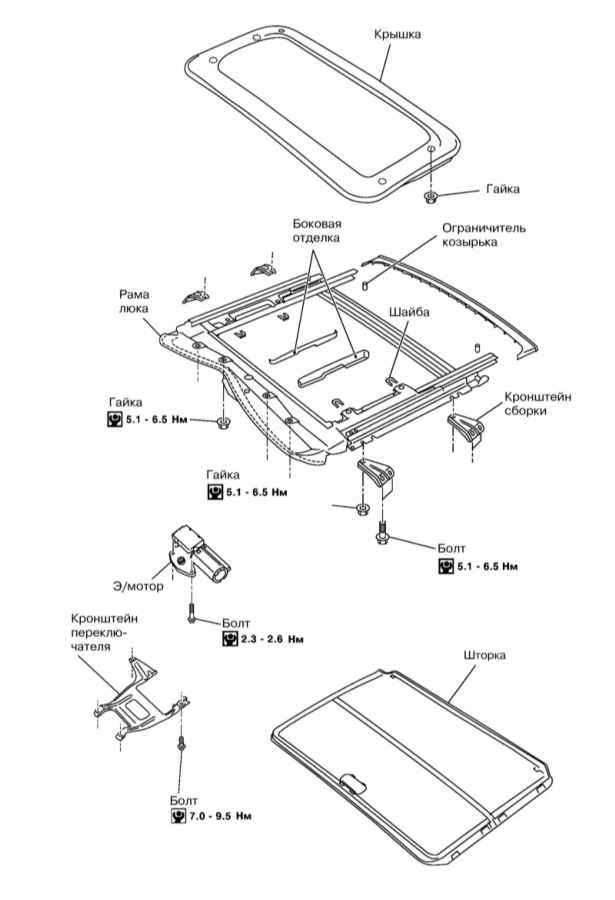

Компоненты сборки верхнего люка

ПОРЯДОК ВЫПОЛНЕНИЯ

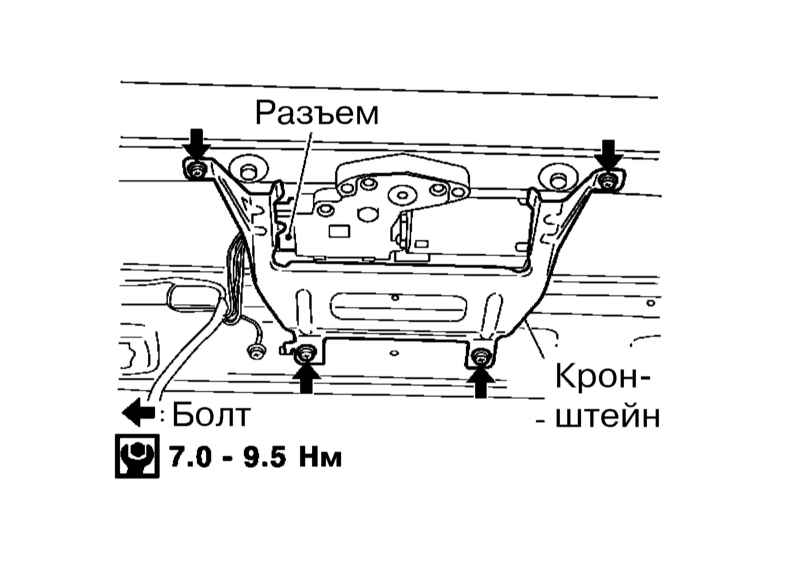

Снимите обшивку потолка (см. Раздел Снятие и установка прочих отделочных панелей) и отсоедините 4 дренажных шланга. Разъедините разъем электропроводки салонного светильника, выверните болты крепления кронштейна переключателя управления верхним люком и снимите э/мотор привода крышки люка. Не вращайте снятый со сборки люка э/мотор. Отдайте весь крепеж (болты и гайки) сначала переднего, а затем – заднего кронштейна крепления сборки верхнего люка. Отдайте сначала передние гайки крепления сборки верхнего люка, а затем – гайки боковых направляющих. Снимите блок верхнего люка с крыши. Установка производится в обратном порядке. Затягивайте крепеж сначала от руки, чтобы можно было выровнять положение сборки в проеме.

Снятие, установка и регулировка положения крышки

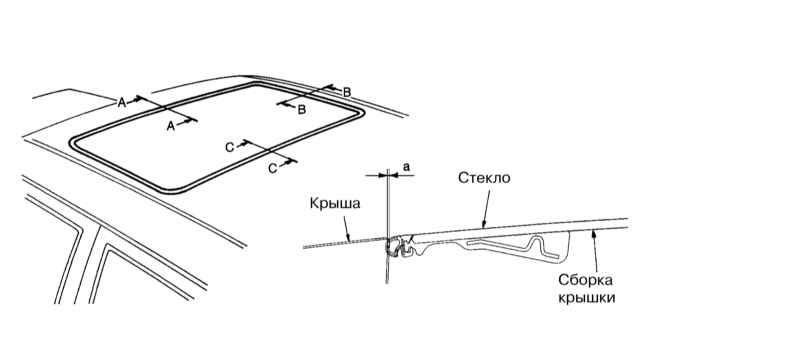

Регулировка положения крышки верхнего люка

ПОРЯДОК ВЫПОЛНЕНИЯ

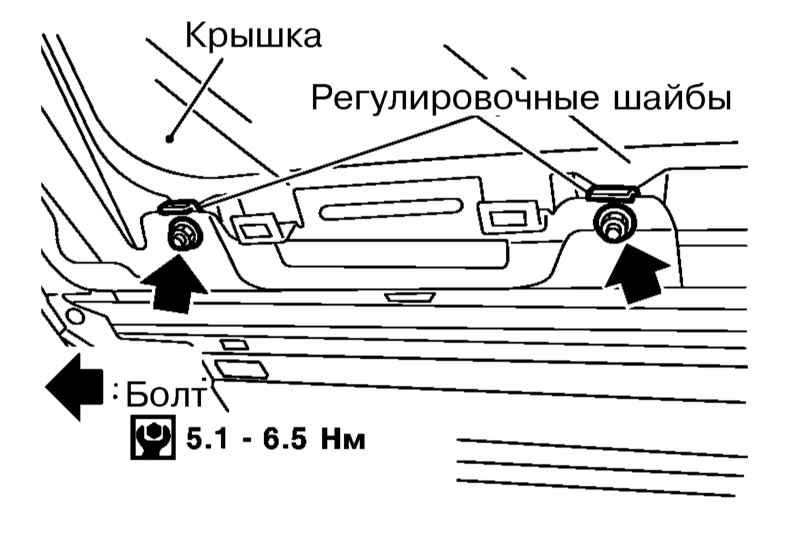

Поднимите крышку и снимите элементы боковой отделки проема. Отдайте гайки и снимите стеклянную крышку. Установка производится в обратном порядке. В заключение отрегулируйте положение крышки. При отпущенных гайках крепления крышки опустите ее. Отрегулируйте положение крышки в соответствии с иллюстрацией Регулировка положения крышки верхнего люка: размер a в сечениях A-A, B-B и C-C должен составлять соответственно 0.7 ÷ 2.2, 0.3 ÷ 1.7 и 0.2 ÷ 1.6 мм. Подбирая толщину регулировочных шайб, выровняйте крыши и поверхности крышки люка. Допуск составляет ±1.5 мм. Затяните гайки, опустите и поднимите крышку люка несколько раз и снова проверьте зазоры. При необходимости отрегулируйте положение крышки еще раз.
