13.1.12. Снятие и установка замков и ручек дверей

Передняя дверь

Компоненты крепления замка передней двери

1 — Внутренняя ручка 2 — Трос кнопки запирания двери 3/5 — Трос внутренней/наружной ручки 4 — Держатель 6 — Сборка замка 7 — Тяга цилиндра замка	8 — Кронштейн наружной ручки 9 — Наружная ручка 10 — Сборка цилиндра замка 11/12 — Передняя/задняя прокладка 13 — Заглушка

ПОРЯДОК ВЫПОЛНЕНИЯ

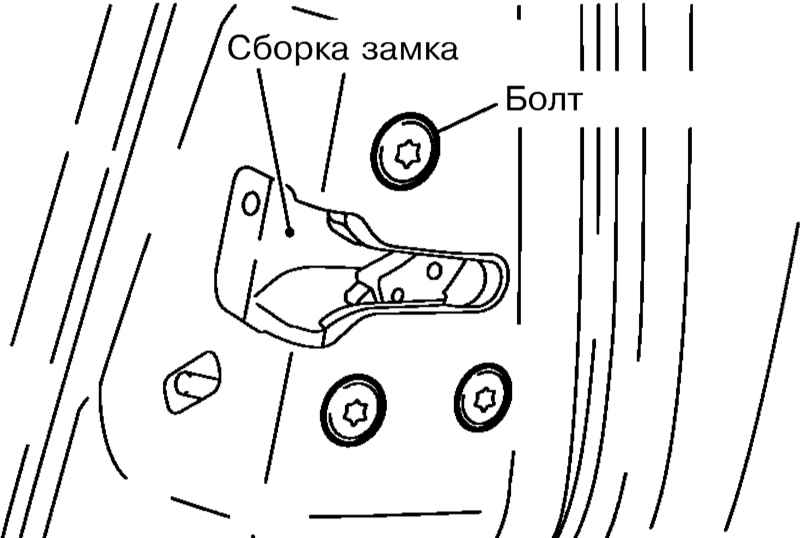

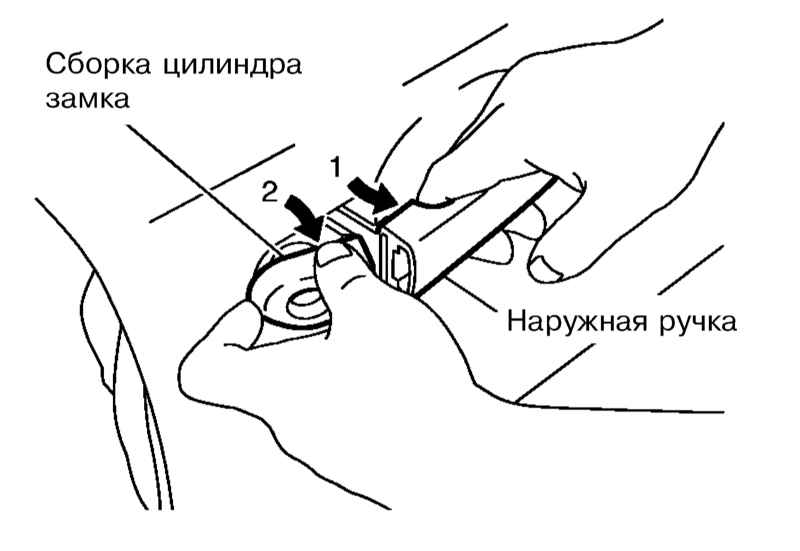

Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей) и полностью поднимите стекло. Снимите заднюю нижнюю направляющую стекла двери (см. Раздел Снятие и установка стекол и стеклоподъемников боковых дверей). Снимите с держателя трос внутренней ручки и трос кнопки запирания двери. Выверните винты крепления внутренней ручки и снимите ее с двери, сдвинув назад. Отсоедините от внутренней ручки тросы, запомнив их положение. Снимите с двери заглушку и выверните находящийся под ней болт крепления сборки цилиндра замка (при соответствующей комплектации). Снимите тягу цилиндра замка. На моделях с системой «Intelligent Key» разъедините разъем электропроводки ее приемника и снимите держатель электропроводки. Потянув наружную ручку вперед, снимите сборку цилиндра замка. Снимите наружную ручку, потянув ее наружу и в направлении задка автомобиля. Снимите прокладки наружной ручки. Выверните болты крепления замка. Сдвиньте кронштейн наружной ручки по направлению к задку автомобиля и снимите кронштейн и сборку замка. Разъедините разъем сборки замка. Отсоедините трос от кронштейна наружной ручки. Установка производится в обратном порядке.

Задняя дверь

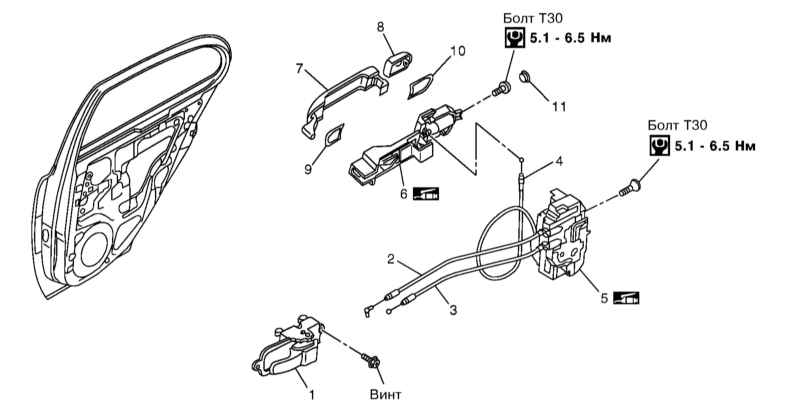

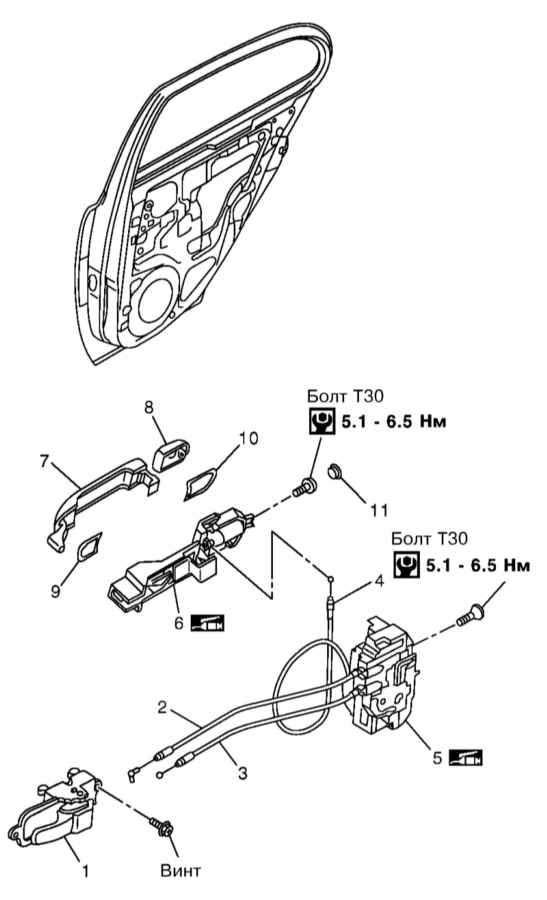

Компоненты крепления замка задней двери

1 — Внутренняя ручка 2 — Трос кнопки запирания двери 3/4 — Трос внутренней/наружной ручки 5 — Сборка замка 6 — Кронштейн наружной ручки	7 — Наружная ручка 8 — Панель наружной ручки 9/10 — Передняя/задняя прокладка 11 — Заглушка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей) и направляющую фиксированного стекла двери (см. Раздел Снятие и установка стекол и стеклоподъемников боковых дверей). Придерживая стекло двери, полностью поднимите его. Выверните винты крепления внутренней ручки и снимите ее с двери, сдвинув назад. Отсоедините от внутренней ручки тросы, запомнив их положение. Снимите с двери заглушку и выверните находящийся под ней болт крепления панели наружной ручки. Потянув наружную ручку вперед, снимите ее панель. Снимите наружную ручку, потянув ее наружу и в направлении задка автомобиля. Снимите прокладки наружной ручки. Выверните болты крепления замка. Сдвиньте кронштейн наружной ручки по направлению к задку автомобиля и снимите кронштейн и сборку замка. Разъедините разъем сборки замка. Отсоедините трос от кронштейна наружной ручки. Установка производится в обратном порядке.
