13.1.9. Снятие и установка замков капота и лючка топливной заливной горловины

ПОРЯДОК ВЫПОЛНЕНИЯ

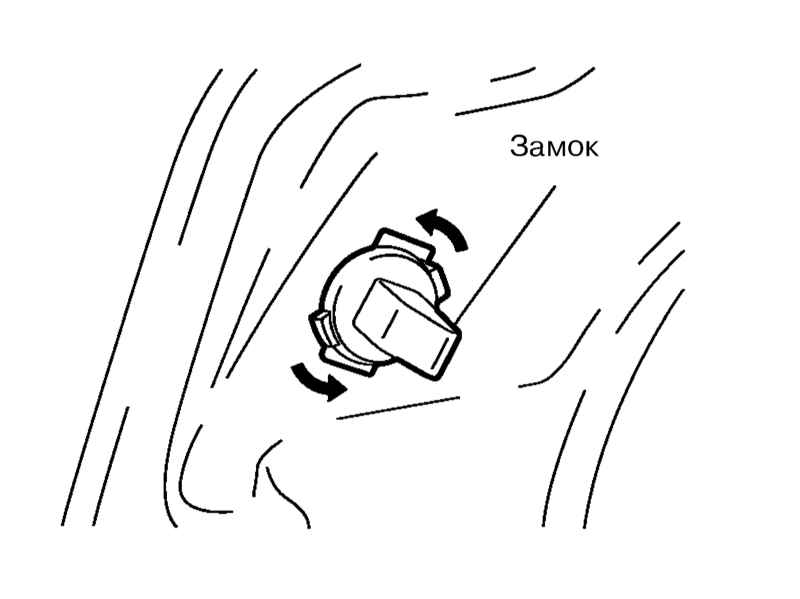

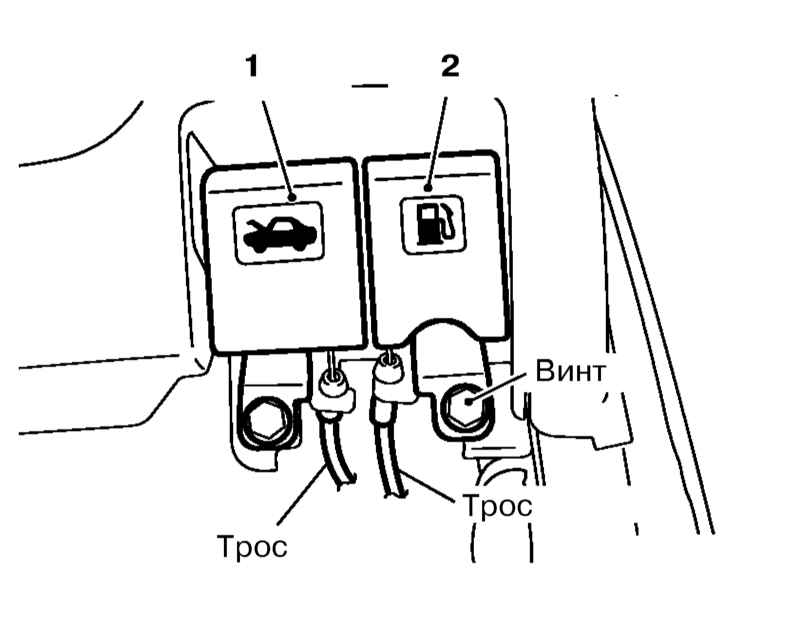

Для снятия замка крышки лючка топливной заливной горловины поверните его против часовой стрелки. Для снятия троса привода замка отсоедините его от рычага. 1 — Рычаг отпирания замка капота 2 — Рычаг отпирания лючка заливной горловины Снимите решетки радиатора (см. Раздел Снятие и установка декоративной решетки радиатора). Выверните болты крепления замка капота (см. правый нижний фрагмент на иллюстрации Размеры установки капота (мм)). Отсоедините от замка трос и снимите замок. Снимите передний бампер, выверните болты, и снимите кронштейн замка капота. При необходимости снимите трос привода замка, как описано ниже. Снимите верхнюю опорную балку радиатора и держатели троса привода замка капота в двигательном отсеке. Снимите рычаг отпирания замка капота и отсоедините от него трос. 1 — Рычаг отпирания замка капота 2 — Рычаг отпирания лючка заливной горловины Снимите уплотнение в переборке двигательного отсека и вытяните трос привода замка капота из салона. Установка производится в обратном порядке. При установке кронштейна замка затягивайте болты, начиная с нижнего.
