13.2.2. Снятие и установка стекол и стеклоподъемников боковых дверей

Передние двери

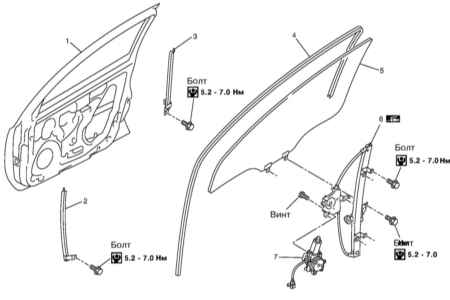

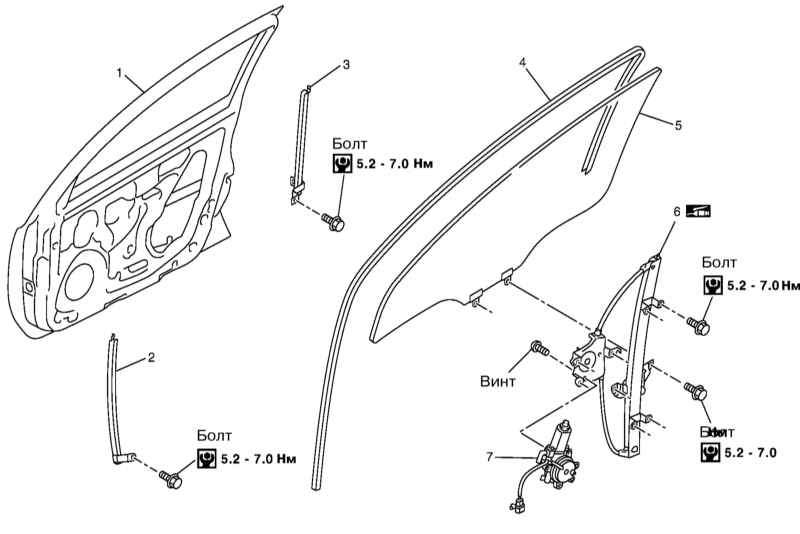

Компоненты установки стекла и стеклоподъемника передней двери

1 — Дверь 2/3 — Нижняя передняя/задняя направляющая 4 — Верхняя направляющая	5 — Стеклоподъемник 6 — Винт

ПОРЯДОК ВЫПОЛНЕНИЯ

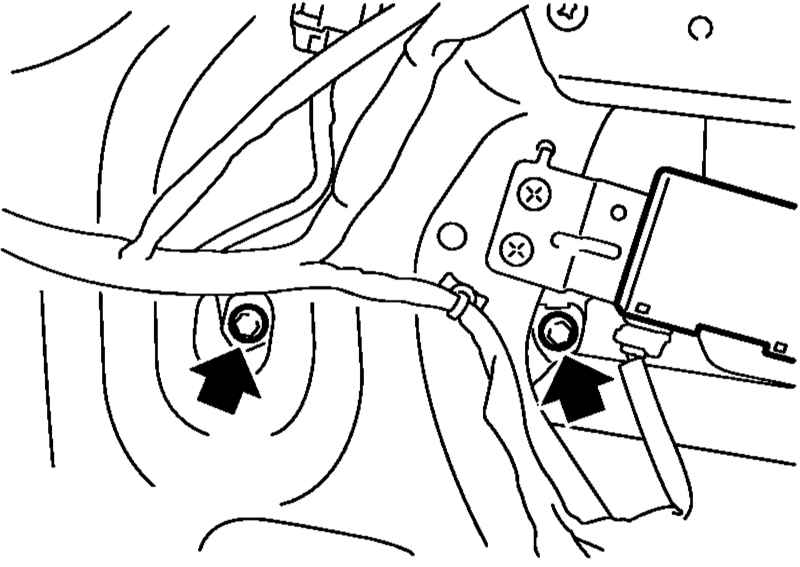

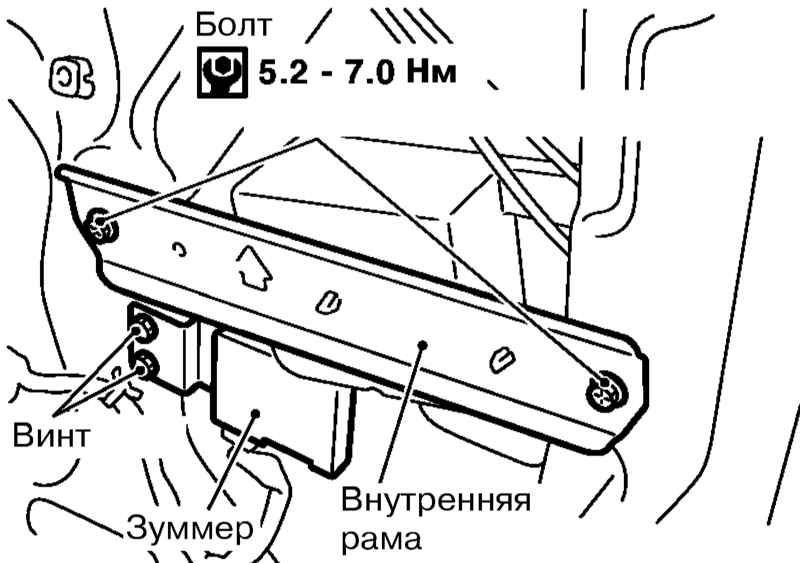

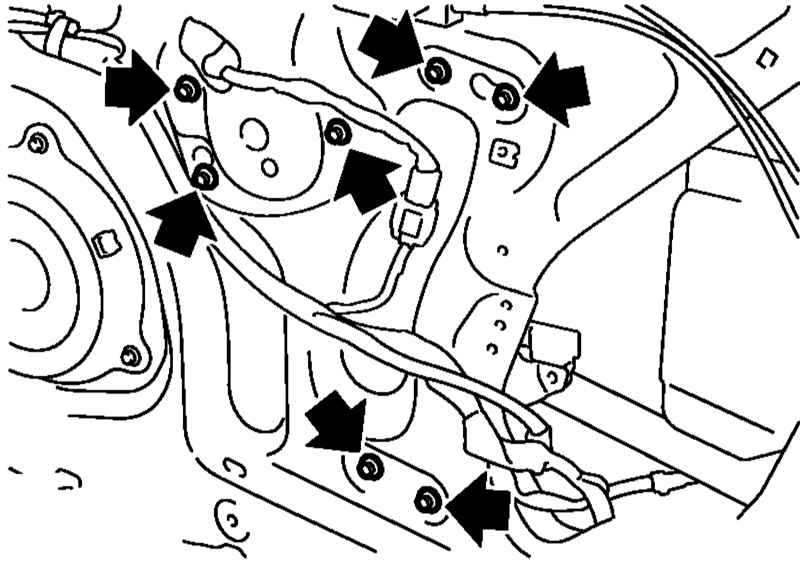

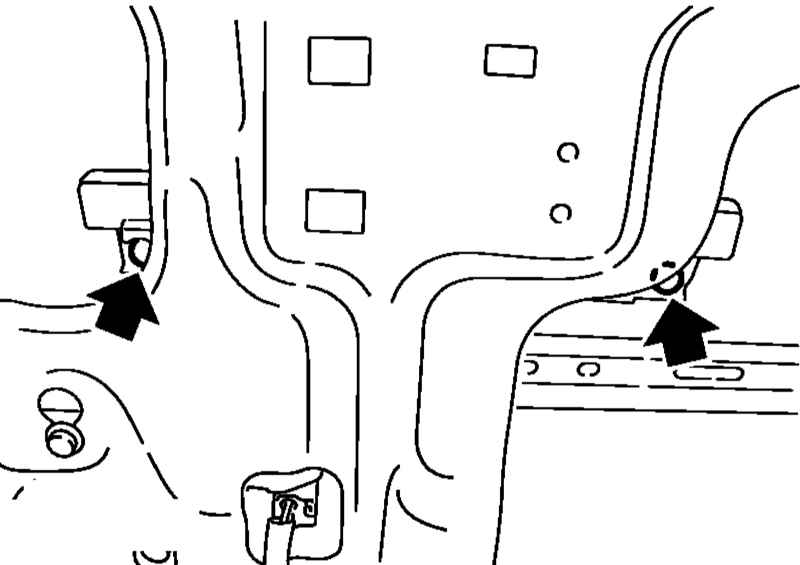

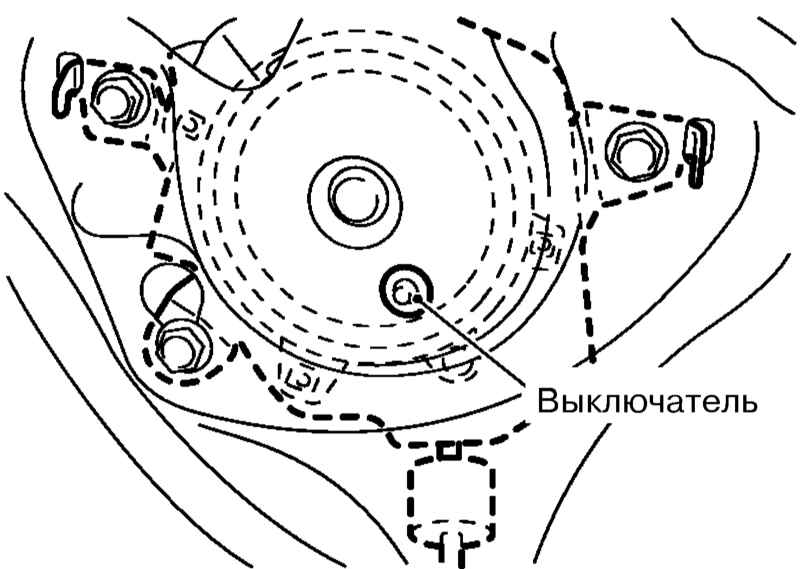

Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей) и полностью поднимите стекло. Разъедините разъем переднего динамика и снимите уплотнение. На 5-дверных моделях снимите внутреннюю раму передней двери. На моделях с системой «Intelligent Key» снимите зуммер. Выверните болты крепления нижней задней направляющей, сдвиньте нижнюю часть направляющей вперед и вытяните ее из двери. Придерживая стекло рукой и оперируя переключателем стеклоподъемника, установите стекло в положение, в котором будут доступны его крепежные болты. Выверните болты крепления стекла. Извлеките стекло из двери наружу, потянув за его задний край. Разъедините разъем и выверните болты крепления э/мотора стеклоподъемника. Снимите сборку стеклоподъемника. Снимите нижнюю переднюю направляющую стекла аналогично задней. Снимите угловую накладку и верхнюю направляющую. Установка производится в обратном порядке. После установки запрограммируйте стеклоподъемник. Для этого полностью поднимите стекло, затем, нажимая на выключатель сброса, полностью опустите стекло. Отпустите выключатель. После того как он вернется в исходное положение, поднимите стекло.

Задние двери

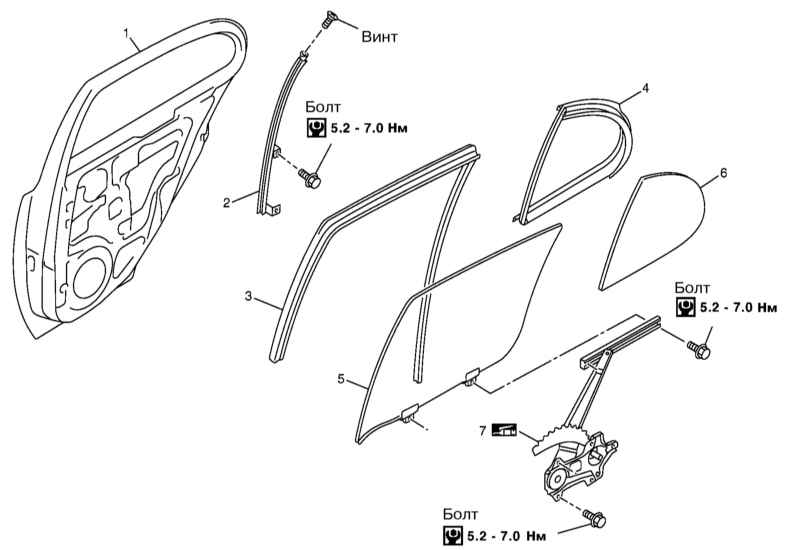

Компоненты установки стекла и стеклоподъемника задней двери

1 — Дверь 2 — Направляющая фиксированного стекла 3 — Направляющая подвижного стекла 4 — Уплотнение	5 — Стекло 6 — Фиксированное стекло двери 7 — Стеклоподъемник

ПОРЯДОК ВЫПОЛНЕНИЯ

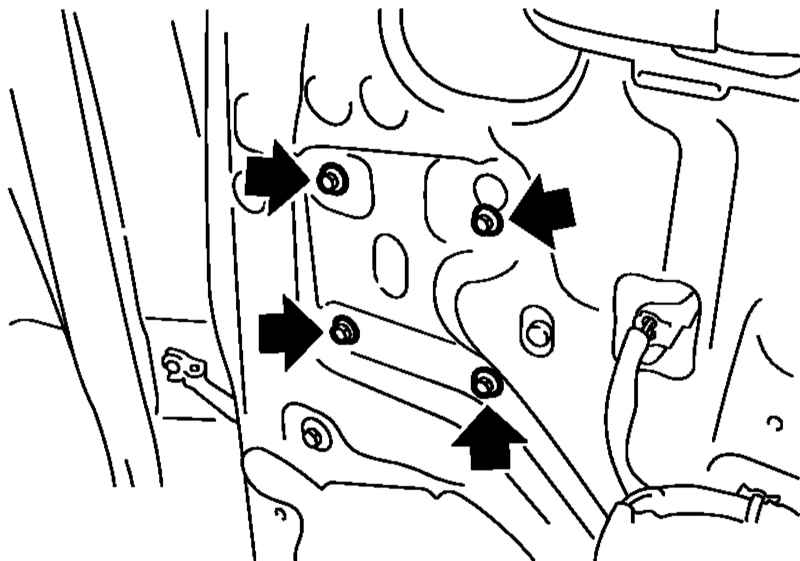

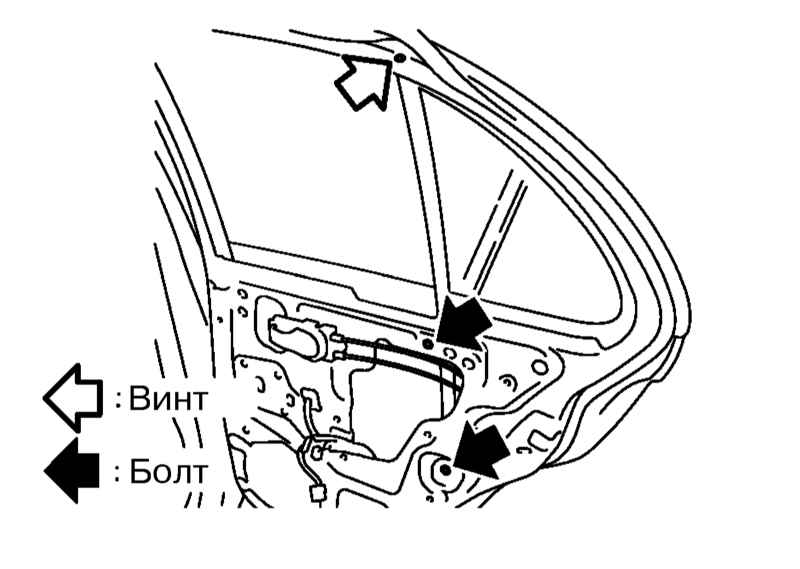

Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей), разъедините разъем электропроводки заднего динамика и снимите уплотнение. Выверните болты и винты крепления направляющей фиксированного стекла, потяните ее вниз, оттяните верхнюю сторону и снимите направляющую. Снимите фиксированное стекло, потянув его по направлению к передку автомобиля. Придерживая стекло рукой и оперируя переключателем стеклоподъемника, установите стекло в положение, в котором будут доступны его крепежные болты. Выверните болты крепления стекла и извлеките стекло из двери, потянув его верх. Разъедините разъем, выверните болты крепления сборки стеклоподъемника и снимите ее. Снимите направляющую подвижного стекла. Установка производится в обратном порядке.
